Rơ-le bảo vệ rò điện

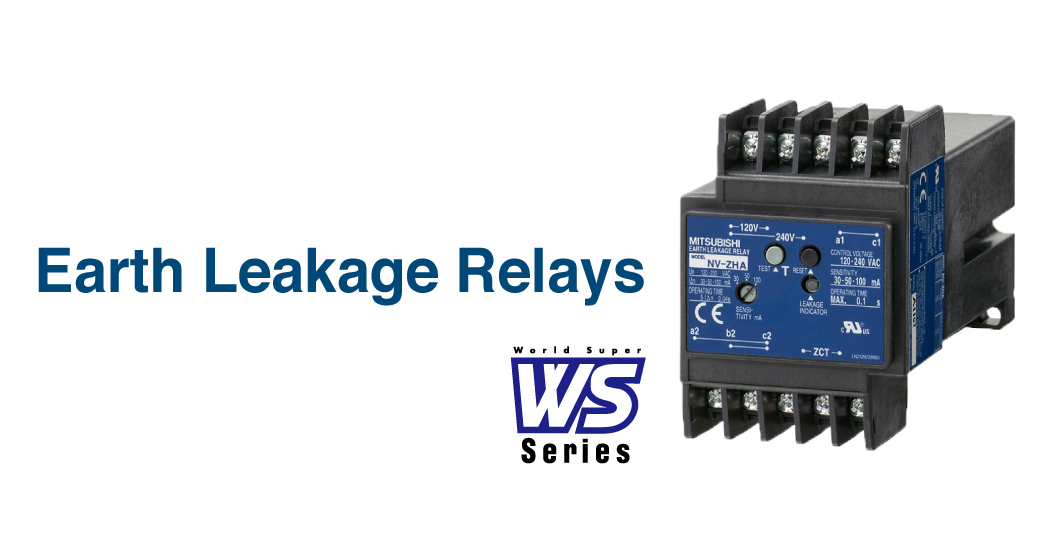

Rơ-le rò rỉ đất

Rơ-le bảo vệ rò điện

Khác với các cầu dao chống rò điện, rơ le chống rò điện không ngắt, chỉ phát hiện dòng rò.
Một ZCT (biến dòng không pha) được sử dụng kết hợp với một rơ le. ZCT phát hiện dòng rò, sau đó rơ le gửi tín hiệu.

Cấu trúc của một Rơ-le bảo vệ rò điện

ZCT (ZT30B)

Rơ-le (NV-ZBA)

Ví dụ về các ứng dụng có thể

Khi phát hiện dòng rò, tín hiệu báo động rò điện có thể được phát ra và chỉ các thiết bị liên quan có thể bị ngắt trong khi các thiết bị khác tiếp tục hoạt động.
Dùng cho các mạch chính có công suất lớn. (Trong phạm vi không được bảo vệ bởi máy cắt điện báo động rò điện)
Dùng trong các trung tâm điều khiển động cơ kết hợp với máy cắt mạch dạng hộp đúc có khả năng cắt cao. v.v.

Các loại và ứng dụng		Tính năng và chức năng	Sơ đồ mạch
Tính tương thích	Dòng mô hình tiêu chuẩn nhỏ gọn Dòng ZBA (Loại tự giữ điện) Lý tưởng cho các trung tâm điều khiển động cơ có không gian hạn chế	Có thể kết hợp tự do với một ZCT. Khi phát hiện dòng lỗi đất, nó tự giữ điện và cảnh báo người dùng về sự cố. Nhỏ gọn và có thể chuyển đổi giữa 100/200V. Các loại có độ trễ thời gian cũng có thể được sản xuất.
	Dòng mô hình đa năng Dòng ZSA (Loại tự giữ cơ khí) Loại đa năng có thể kết hợp với MCCB, các rơ le điện từ, v.v. để tạo ra cấu hình mạch mong muốn	Có thể kết hợp tự do với một ZCT. Khi phát hiện dòng lỗi đất, nó tự giữ điện và cảnh báo người dùng về sự cố. Cũng có thể được sử dụng cho mạch 415V. Các tiếp điểm đầu ra điều khiển hai mạch (1a1c). Được trang bị chỉ báo rò điện cơ học. Các loại cắm và có độ trễ thời gian cũng có thể được sản xuất.
	Dòng loại chống hài/đột biến Dòng ZHA (Loại tự giữ điện) Lý tưởng cho việc phát hiện dòng rò trong các mạch biến tần	Có thể kết hợp tự do với một ZCT. Khi phát hiện dòng lỗi đất, nó tự giữ điện và cảnh báo người dùng về sự cố. Dòng rò chính xác có thể được phát hiện bằng cách loại bỏ sự biến dạng của dòng lỗi đất phía thứ cấp của biến tần. Bộ hấp thụ đột biến ngăn chặn hoạt động không mong muốn do dòng rò đất tạm thời. Đồng thời tuân thủ các tiêu chuẩn quốc tế khác nhau (tiêu chuẩn UL của Hoa Kỳ, tiêu chuẩn CSA của Canada, dấu CE của Châu Âu và dấu UKCA của Vương quốc Anh).
	Dòng loại chống hài/đột biến Dòng ZLA (Loại tự giữ cơ khí) Lý tưởng cho việc phát hiện dòng rò trong các mạch biến tần	Có thể kết hợp tự do với một ZCT. Khi phát hiện dòng lỗi đất, nó tự giữ điện và cảnh báo người dùng về sự cố. Dòng rò chính xác có thể được phát hiện bằng cách loại bỏ sự biến dạng của dòng lỗi đất phía thứ cấp của biến tần. Bộ hấp thụ đột biến ngăn chặn hoạt động không mong muốn do dòng rò đất tạm thời. Đồng thời tuân thủ các tiêu chuẩn quốc tế khác nhau (tiêu chuẩn UL của Hoa Kỳ, tiêu chuẩn CSA của Canada, dấu CE của Châu Âu và dấu UKCA của Vương quốc Anh). Cũng có thể được sử dụng cho mạch 480V.
	Dành cho chuỗi báo động rò rỉ Dòng ZAA (Loại tự đặt lại) Lý tưởng cho báo động rò rỉ	Có thể kết hợp tự do với một ZCT. Phát hiện dòng điện lỗi đất và thông báo cho người dùng về sự cố, nhưng tự động tiếp tục hoạt động khi lỗi đất được loại bỏ bằng cách ngắt mạch bị lỗi hoặc bằng các biện pháp khác. (Trong vòng 1,5 giây thời gian đặt lại)
Rơ-le chống rò điện với dây dẫn chính Lý tưởng cho các mạch công suất lớn		Dây dẫn chính được tích hợp vào ZCT để có kích thước nhỏ gọn và dễ dàng đấu nối. Các dòng ZBA, ZSA, ZHA, ZLA và ZAA từ 600A đến 3200A có thể được sản xuất.
