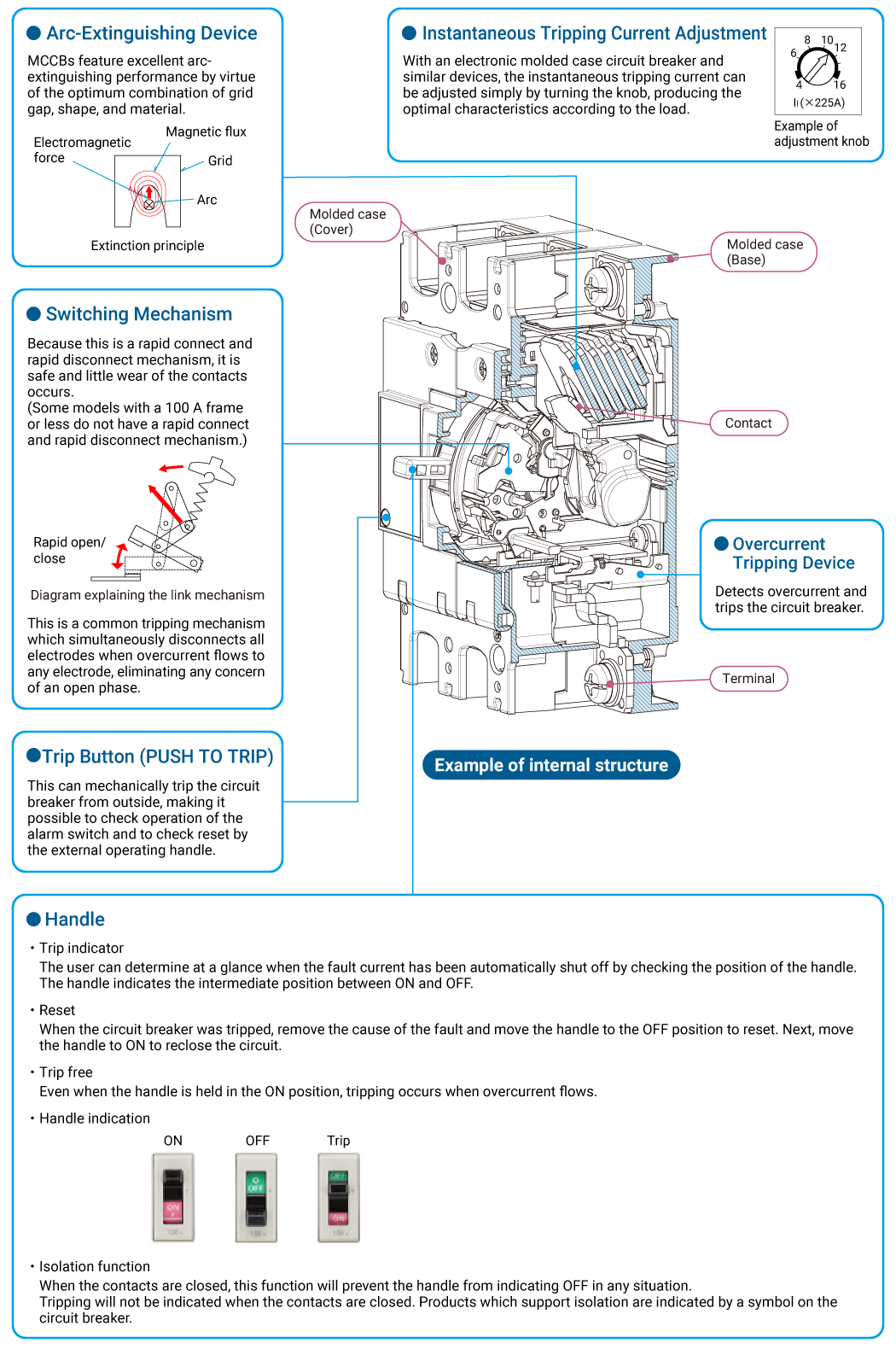

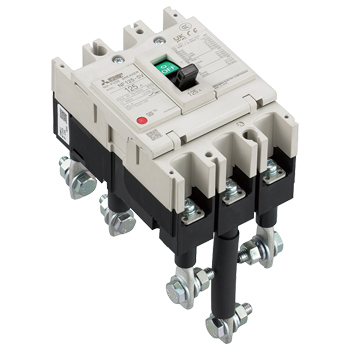

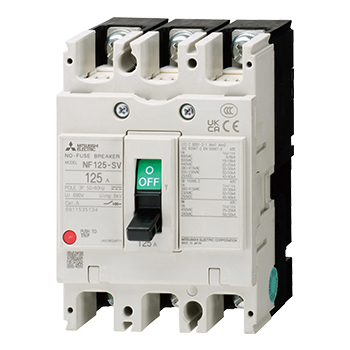

Máy cắt điện dạng khối Máy cắt điện hạ thế

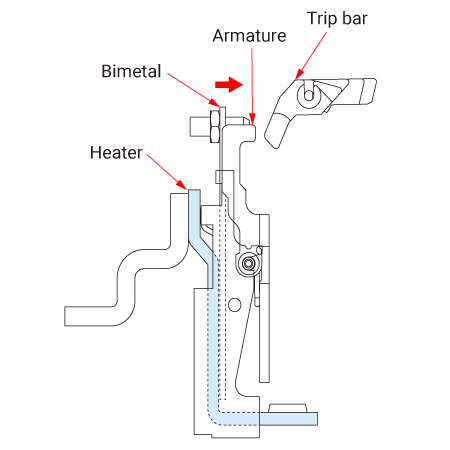

Ngắt mạch bằng cách sử dụng bimetal và lực điện từ

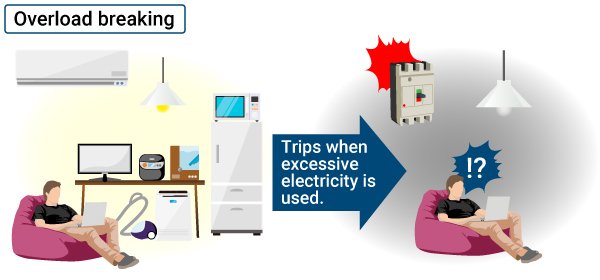

1. Hoạt động ngắt mạch theo thời gian trễ Khi dòng điện quá mức chạy qua, kim loại kép sẽ bị quá nhiệt, uốn cong theo hướng mũi tên chỉ và di chuyển thanh ngắt.

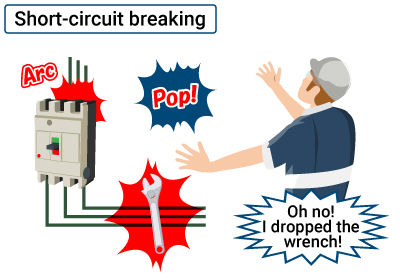

2. Hoạt động ngắt mạch tức thời Khi dòng điện lớn chạy qua, thanh sắt chuyển động theo hướng mũi tên, làm thanh chặn di chuyển.

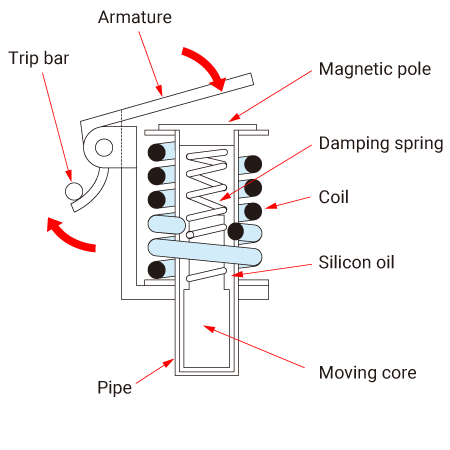

Ngắt mạch bằng lực điện từ

1. Hoạt động ngắt mạch theo thời gian trễ Khi dòng điện quá tải chạy qua, lực điện từ vượt quá lực của lò xo phanh, khiến lõi sắt chuyển động dần dần dịch chuyển, hút thanh sắt chuyển động và làm dịch chuyển thanh chặn. Đặc tính trễ đạt được nhờ lực cản nhớt của dầu silicon.
2. Hoạt động ngắt mạch tức thời Khi có dòng điện lớn chạy qua, mảnh kim loại chuyển động sẽ bị thu hút ngay lập tức, làm thanh chặn di chuyển mà không cần chờ lõi sắt chuyển động.

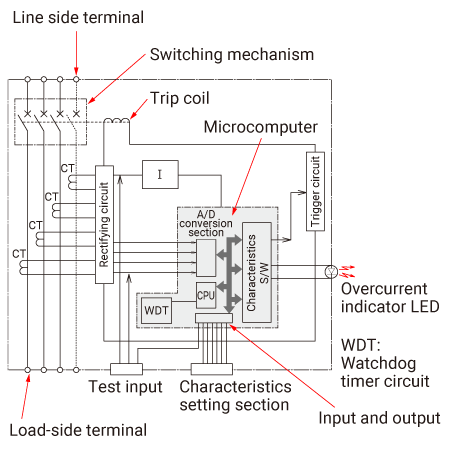

Ngắt mạch dựa trên các phép tính trong mạch điện tử

1. Dòng điện chảy vào mỗi pha được biến đổi bởi CT, và việc chỉnh lưu toàn sóng cho mỗi pha được thực hiện bởi mạch chỉnh lưu. Sau khi chỉnh lưu, các mạch chuyển đổi đỉnh dòng điện và chuyển đổi giá trị hiệu dụng sẽ chọn pha tối đa của các dòng điện đã biến đổi.
2. Khi dòng điện quá tải hoặc dòng điện lớn chảy qua, các mạch thời gian hoạt động theo dòng điện tối đa, và mạch kích hoạt xuất tín hiệu kích hoạt. Điều này kích thích cuộn ngắt và kích hoạt cơ chế mở/đóng.
