功率模块 > 产品信息 > IPM/DIPIPM > Full SiC超小型DIPIPM > PSF15S92F6
PSF15S92F6

VDSS: 600 V, ±ID: 15 A

SiC MOSFETs integrated in Super mini DIPIPM which can easily improve energy efficiency

Previous Next

特征

  • For P-side : Drive circuit, High voltage high-speed level shifting, Control supply under-voltage (UV) protection
  • For N-side : Drive circuit, Control supply under-voltage protection (UV), Short circuit protection (SC) by detecting voltage of external shunt resistor
  • Fault signaling : Corresponding to SC fault (N-side MOSFET) and UV fault (N-side supply)
  • Temperature monitering : Outputting LVIC temperature by analog signal (No self over temperature protection)
  • Input interface : 3, 5V line, Schmitt trigger receiver circuit (High Active)
  • DIPIPM、SOPIPM、SLIMDIP、DIPIPM+、DIPPFC、CSTBT是三菱电机株式会社的商标。

主要用途

  • 空调
  • 洗衣机
  • 冰箱
  • 洗碗机
  • 换气扇・风扇
  • 泵

主要规格
参数 值 单位
VDSS 600 V
±ID 15 A
绝缘耐压 1500 Vrms
Tch 150 ℃

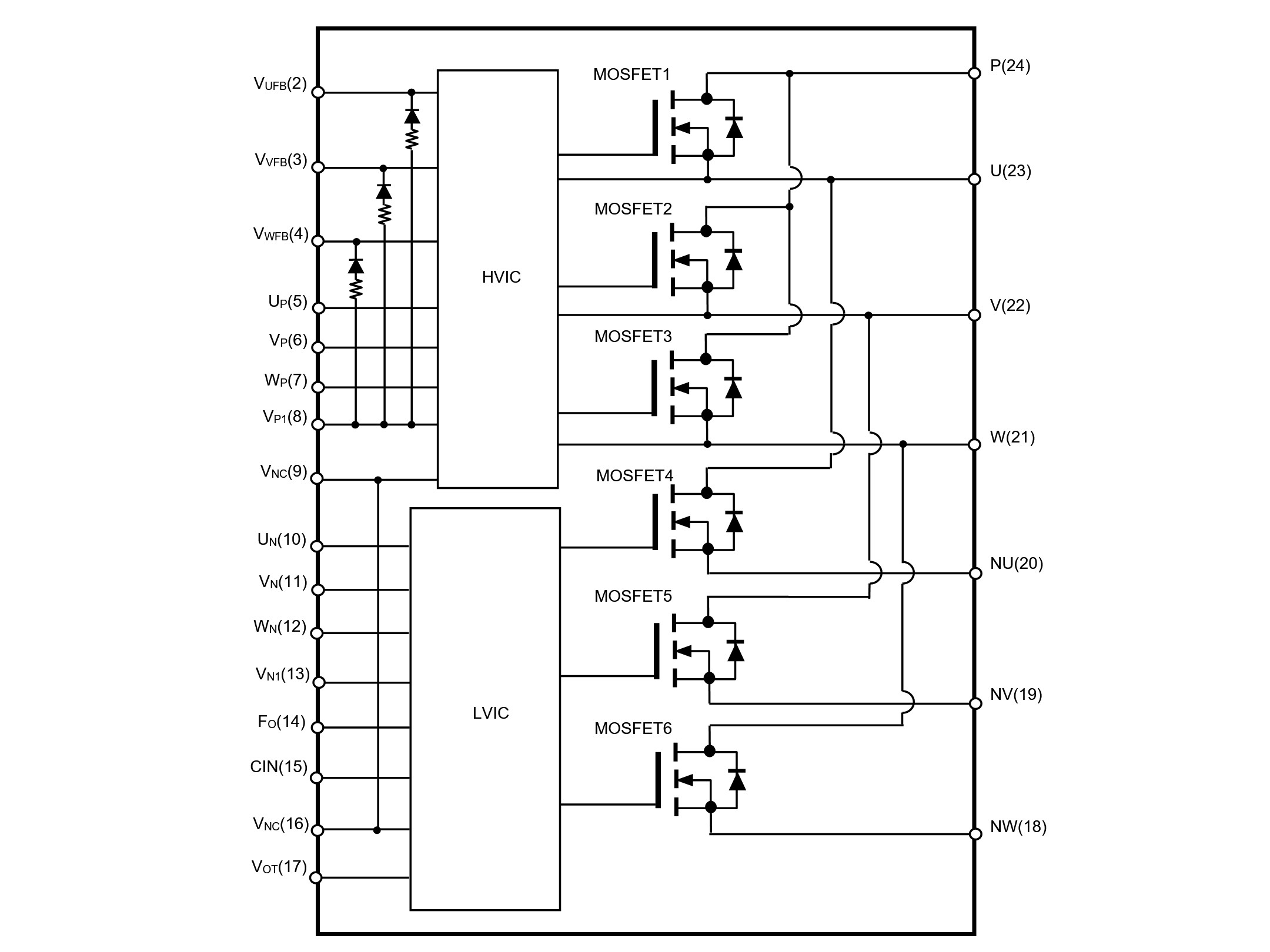

内部拓扑 三相变频，搭载驱动IC
封装类别 超小型
供货状态 批量生产
UL Recognition : UL1557 File E323585
