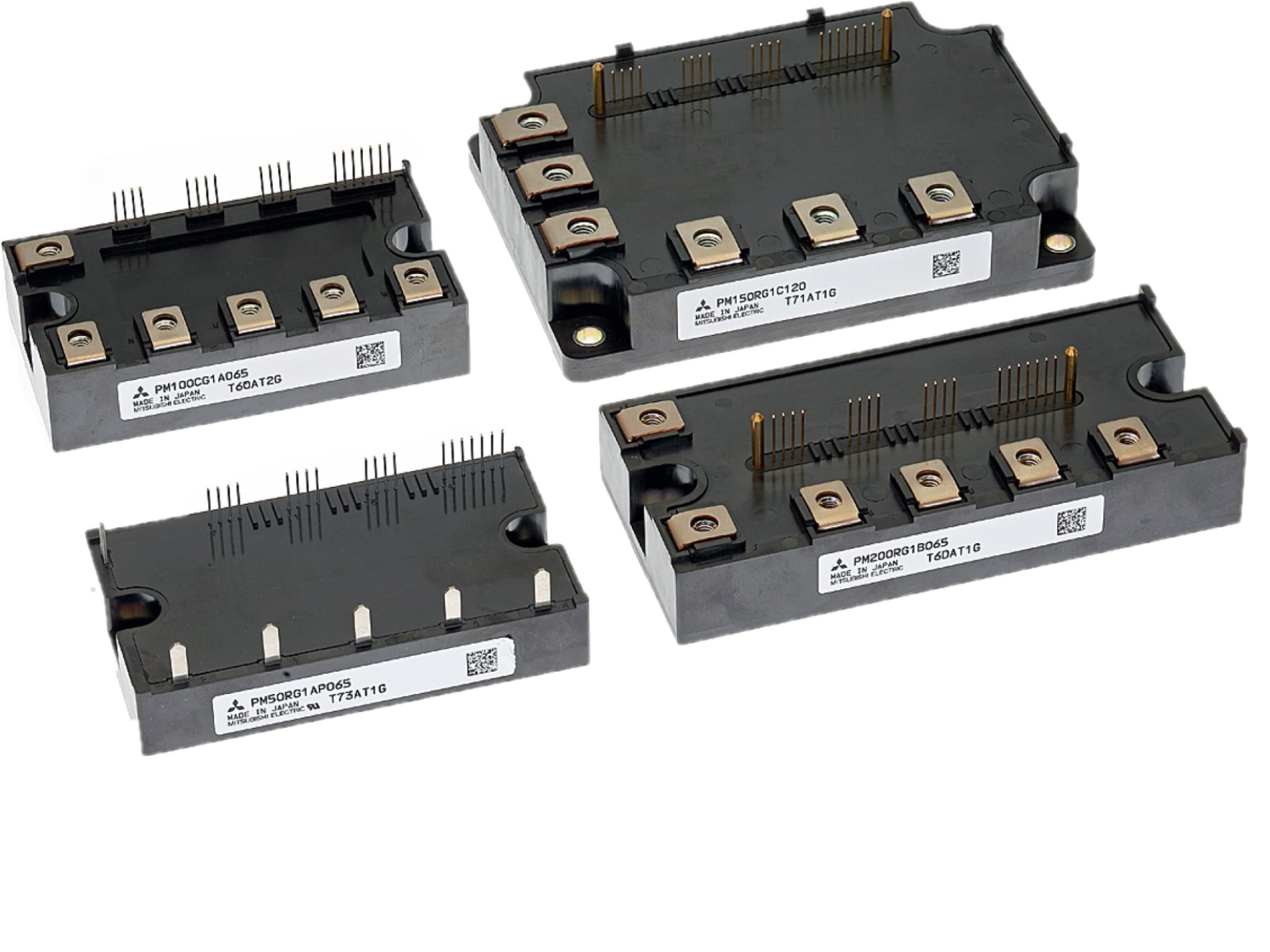

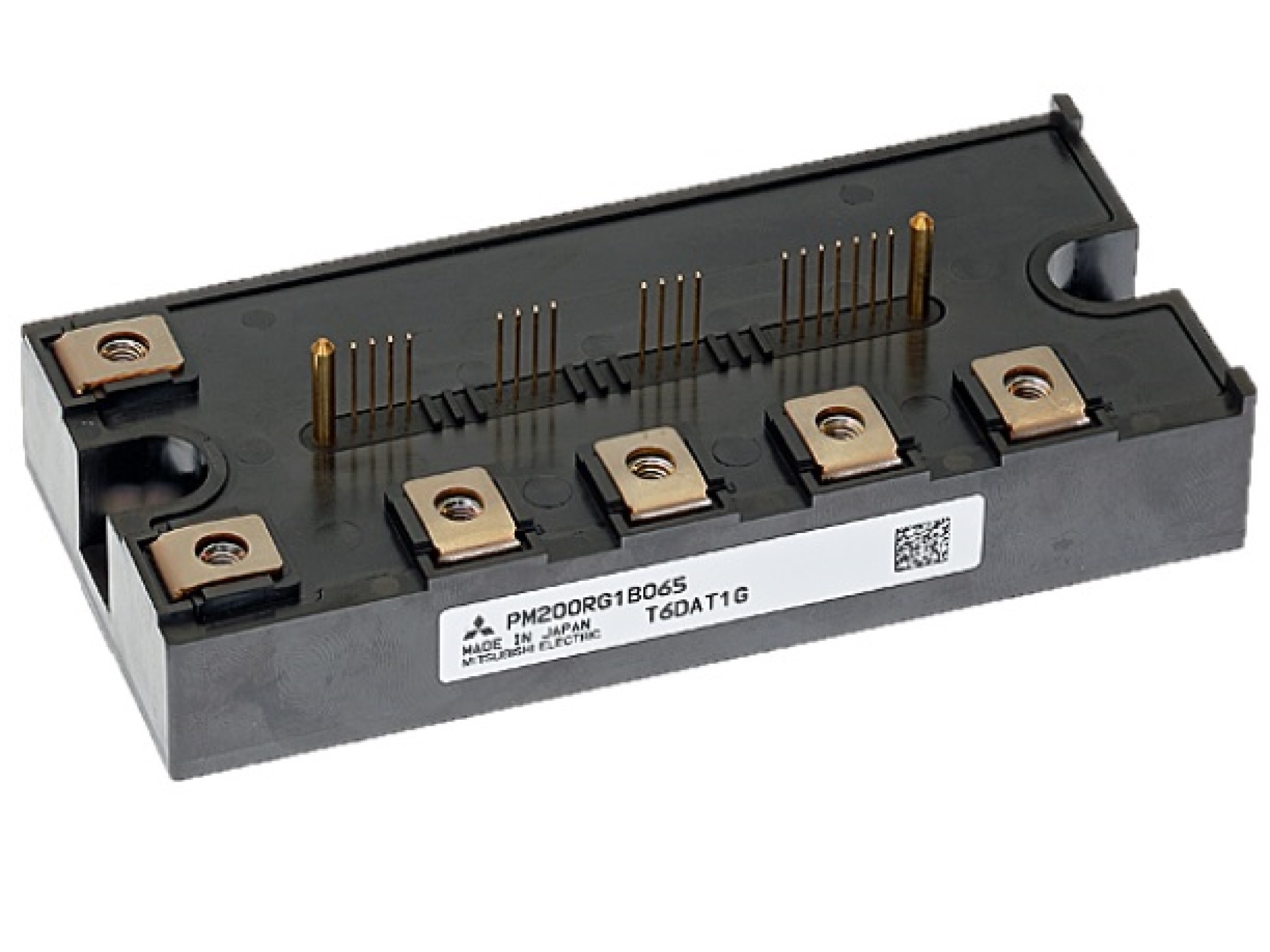

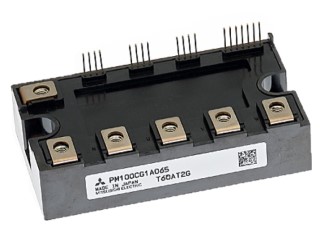

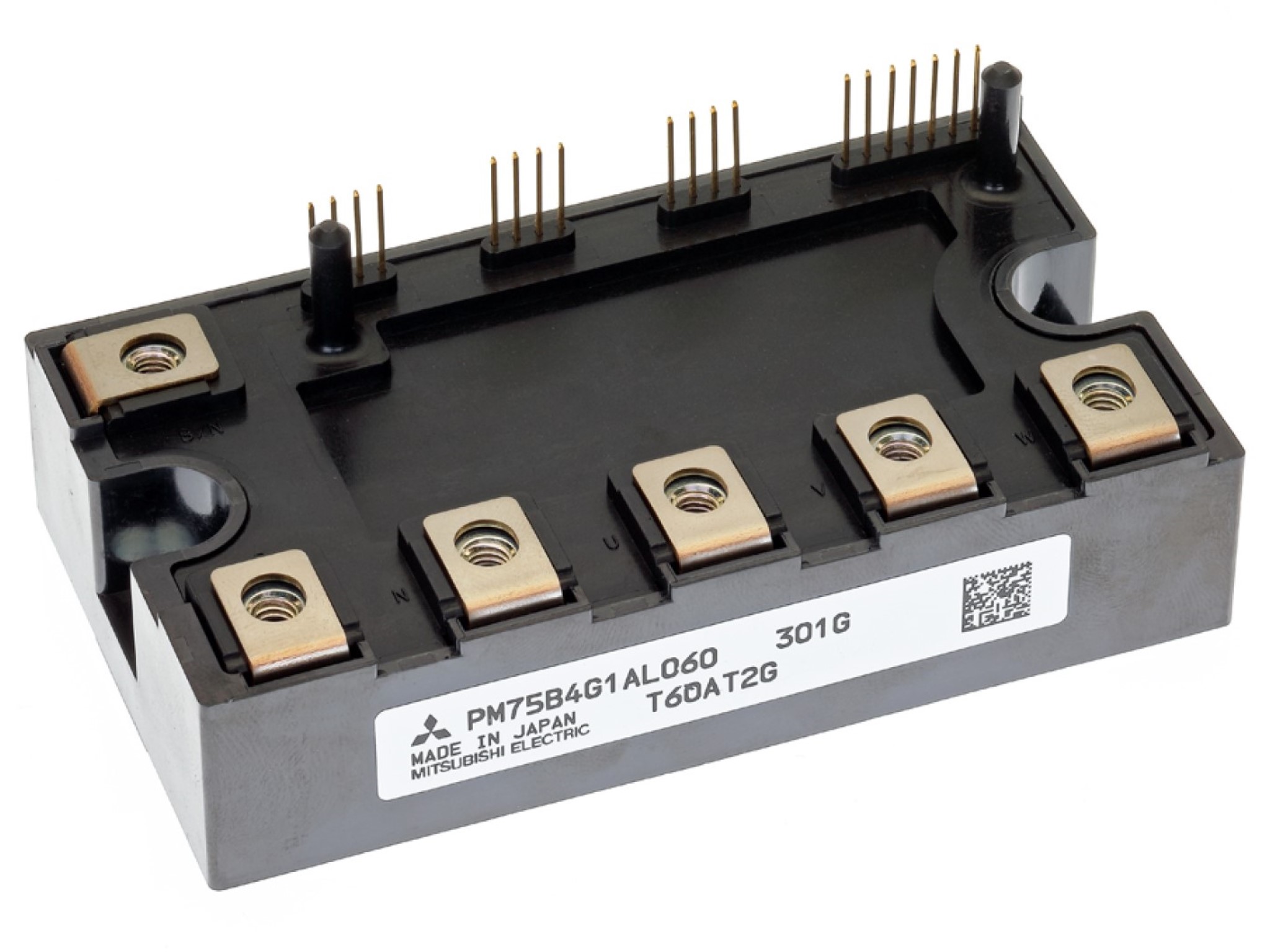

IPM G1系列

搭载第7代IGBT

IPM（Intelligent Power Module，智能功率模块）是一款高性能模块，为发挥IGBT芯片性能而安装了专用驱动电路，并且有带自我保护（短路、控制电源压降、过热）等功能的专用集成电路。随着IGBT芯片的升级，IPM系列不断丰富。产品阵容中新增了"G1系列"，与原有产品IPM L1系列相比，该系列功耗更低、功能更强、体积更小。

Previous Next

特点

  • 搭载采用CSTBT™※1结构的第7代IGBT和采用RFC※2结构的二极管，降低功率损耗，有利于降低逆变器设备的功耗
  • 采用与第7代IGBT模块相同的新结构（树脂绝缘铜基板）并减少焊接部分，延长热循环寿命，有助于提高逆变器设备的可靠性

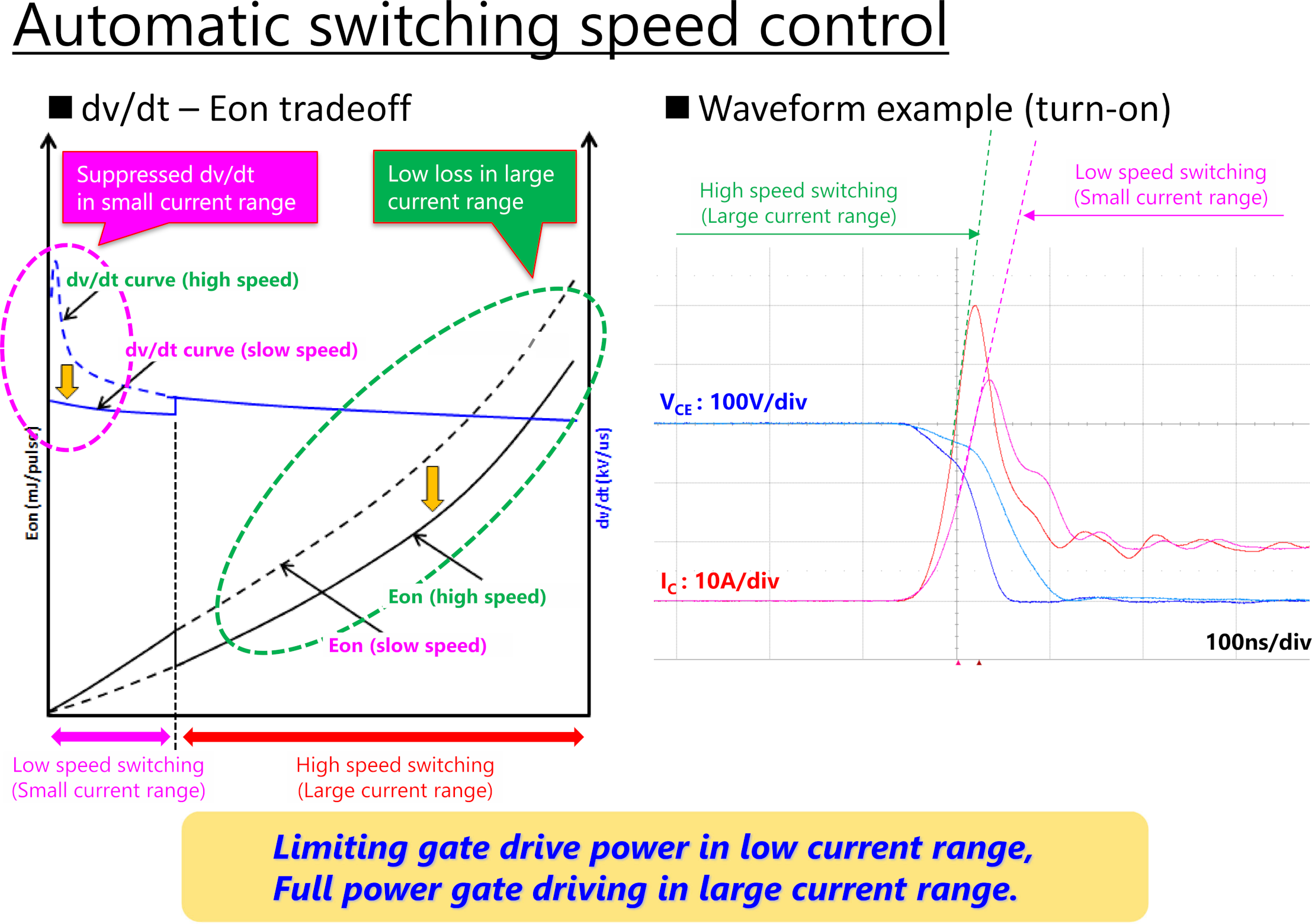

  • 除传统产品的内置功能※3外，还搭载了开关速度切换驱动和错误识别功能，有助于降低逆变器设备的功耗，缩短设计时间。
  • ※1：本公司利用载流子存储效应自主研发的IGBT
  • ※2：Relaxed Field of cathode
  • ※3：传统产品IPM L1系列具有UV(控制电源欠压保护)、SC(短路保护)、OT（过热保护）功能

主要用途

  • 运动控制
  • 可再生能源
  • 电源和不间断电源装置(UPS)

使用IPM的优势

低损耗技术

阵容

650V
1200V
