Programmable Controllers MELSEC Rangkaian CC-Link IE

Modul Jarak Jauh Tipe Blok

Modul jarak jauh tipe Blok Jaringan Lapangan CC-Link IE

  • Stasiun perangkat jarak jauh atau stasiun perangkat cerdas Jaringan Lapangan CC-Link IE. Modul-modul ini berguna saat posisi pemasangan yang dekat dengan perangkat I/O diperlukan
  • Mendukung komunikasi tersinkronisasi CC-Link IE Field Network (Dengan melakukan sinkronisasi dengan stasiun induk*1*2, yang mendukung komunikasi tersinkronisasi, modul-modul ini melakukan operasi sinkron yang sangat akurat sebagai stasiun perangkat.)
  • Modul yang mendukung fungsi ekstensi meningkatkan jumlah titik I/O dengan menambahkan modul ekstensi
  • Modul*3 yang mendukung fungsi penghubungan cepat akan kembali dengan cepat saat disambungkan kembali dengan CC-Link IE Field Network setelah pemutusan sambungan
  • Modul*3 yang mendukung fungsi pengaturan parameter I/O otomatis dapat dioperasikan tanpa pengaturan parameter, sehingga mengurangi waktu penyalaan
  • *1.Stasiun induk MELSEC iQ-R Series dan modul gerak sederhana mendukung fitur ini.
  • *2.Saat menggunakan QD77GF16, fungsi ini tidak dapat digunakan tergantung pada kombinasi modul I/O dan paket perangkat lunak yang digunakan. Untuk perincian lebih lanjut, silakan rujuk ke manual modul jarak jauh tipe blok.
  • *3.Untuk modul yang berlaku, silakan rujuk ke daftar fungsi

Modul dengan CC-Link IE TSN dikenali sebagai stasiun perangkat CC-Link IE TSN dengan mengubah sakelar di bagian depan modul. Silakan merujuk ke Jaringan CC-Link IE TSN.

Modul masukan utama

  • Waktu respons dapat diatur pada 0 ms, 0,2 ms, 0,5 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms, dan 70 ms

Jenis blok terminal penjepit pegas

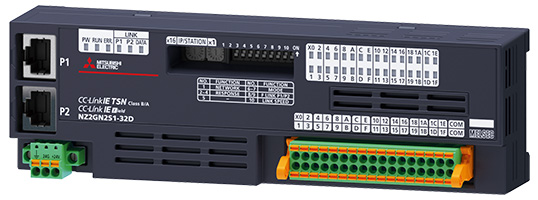

NZ2GN2S1-32D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules
NZ2GN2S1-16D Positive common, Negative common 16 points 24 V DC (6.6 mA) 1-wire -
NZ2GN2S1-32D Positive common, Negative common 32 points 24 V DC (6 mA) 1-wire -

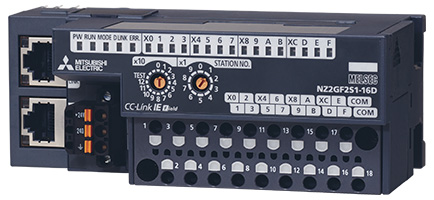

Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules
NZ2GF2S1-16D Positive common, Negative common 16 points 24 V DC (6 mA) 1-wire 1

Jenis blok terminal sekrup

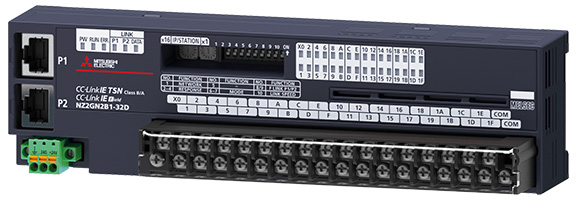

NZ2GN2B1-32D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules
NZ2GN2B1-16D Positive common, Negative common 16 points 24 V DC (6.6 mA) 1-wire -
NZ2GN2B1-32D Positive common, Negative common 32 points 24 V DC (6 mA) 1-wire -

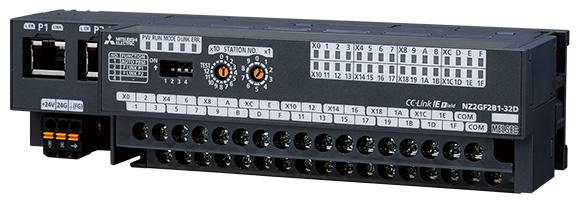

NZ2GF2B1-32D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules
NZ2GF2B1N1-16D Positive common, Negative common 16 points 24 V DC (6 mA) 1-wire 3
NZ2GF2B1-32D Positive common, Negative common 32 points 24 V DC (6 mA) 1-wire -
Model Input type Input points Rated input voltage,
frequency		 Rated input current Wiring type Max. extension modules
NZ2GF2B2-16A AC input 16 points 100…120 V AC,
50/60 Hz		 8.2 mA (100 V AC, 60 Hz)
6.8 mA (100 V AC, 50 Hz)		 2-wire 1

Jenis konektor sensor (e-CON)

Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules

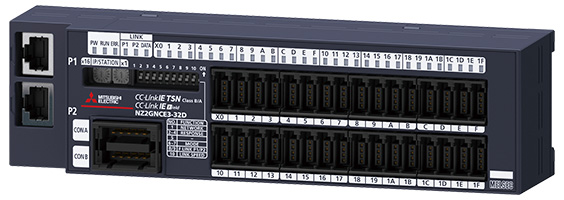

NZ2GNCE3-32D Positive common 32 points 24 V DC (6.6 mA) 3-wire -

Jenis konektor sensor (e-CON)

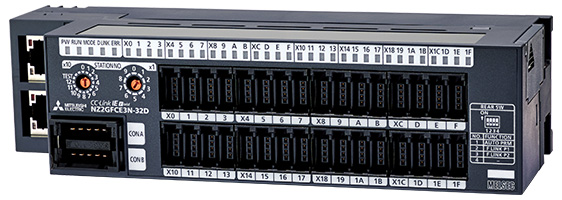

NZ2GFCE3N-32D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules
NZ2GFCE3-16D Positive common 16 points 24 V DC (4 mA) 3-wire 1
NZ2GFCE3-16DE Negative common 16 points 24 V DC (4 mA) 3-wire 1
NZ2GFCE3N-32D Positive common 32 points 24 V DC (4 mA) 3-wire 1

Tipe konektor 40-pin

Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules

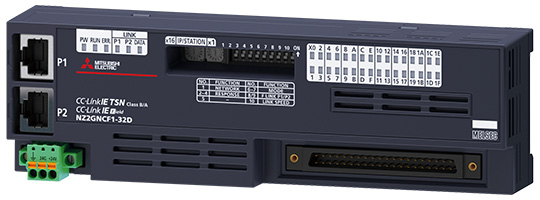

NZ2GNCF1-32D Positive common, Negative common 32 points 24 V DC (6.6 mA) 1-wire -
Model Input type
DC input		 Input points Rated input voltage/current Wiring type Max. extension modules

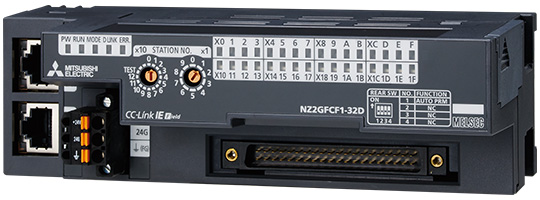

NZ2GFCF1-32D Positive common, Negative common 32 points 24 V DC (4 mA) 1-wire 1

Modul keluaran utama

  • Dengan fungsi pengaturan HOLD/CLEAR keluaran, peralatan dapat dihentikan saat modul keluaran terputus dari jaringan atau saat modul CPU berhenti, mendukung sistem secara fleksibel
  • Status ON/OFF catu daya eksternal dapat dipantau dengan fungsi pemantauan catu daya eksternal

Jenis blok terminal penjepit pegas

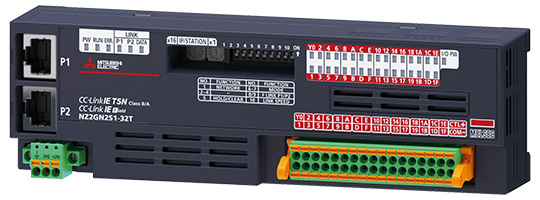

NZ2GN2S1-32T
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Max. extension modules
NZ2GN2S1-16T Sink 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire -
NZ2GN2S1-16TE Source 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire -
NZ2GN2S1-32T Sink 32 points 12/24 V DC
(0.5 A/point, 5 A/common)		 1-wire -
NZ2GN2S1-32TE Source 32 points 12/24 V DC
(0.5 A/point, 5 A/common)		 1-wire -

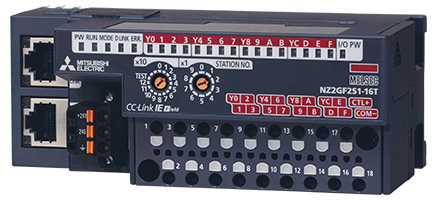

NZ2GF2S1-16T
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Max. extension modules
NZ2GF2S1-16T Sink 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire 1
NZ2GF2S1-16TE Source 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire 1
Model Output type Output points Rated switching voltage/current Wiring type Max. extension modules
NZ2GF2S2-16R Contact output 16 points 24 V DC (2 A), 240 V AC (2 A) 2-wire 1
Model Output type Output points Rated load voltage, frequency/
Max. load current		 Wiring type Max. extension modules
NZ2GF2S2-16S Triac output 16 points 100…240 V AC, 50/60 Hz
(0.6 A/point, 4.8 A/common)		 2-wire 1

Jenis blok terminal sekrup

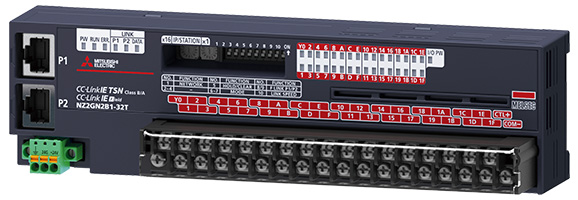

NZ2GN2B1-32T
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Max. extension modules
NZ2GN2B1-16T Sink 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire -
NZ2GN2B1-16TE Source 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire -
NZ2GN2B1-32T Sink 32 points 12/24 V DC
(0.5 A/point, 5 A/common)		 1-wire -
NZ2GN2B1-32TE Source 32 points 12/24 V DC
(0.5 A/point, 5 A/common)		 1-wire -

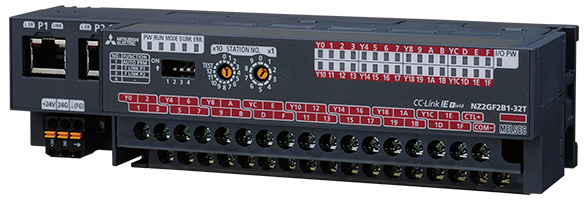

NZ2GF2B1-32T
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Max. extension modules
NZ2GF2B1N1-16T Sink 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire 3
NZ2GF2B1N1-16TE Source 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire 3
NZ2GF2B1-32T Sink 32 points 12/24 V DC
(0.5 A/point, 5 A/common)		 1-wire -
NZ2GF2B1-32TE Source 32 points 12/24 V DC
(0.5 A/point, 5 A/common)		 1-wire -
Model Output type Output points Rated switching voltage/current Wiring type Max. extension modules
NZ2GF2B2-16R Contact output 16 points 24 V DC (2 A), 240 V AC (2 A) 2-wire 1
Model Output type Output points Rated load voltage, frequency/
Max. load current		 Wiring type Max. extension modules
NZ2GF2B2-16S Triac output 16 points 100…240 V AC, 50/60 Hz
(0.6 A/point, 4.8 A/common)		 2-wire 1

Jenis konektor sensor (e-CON)

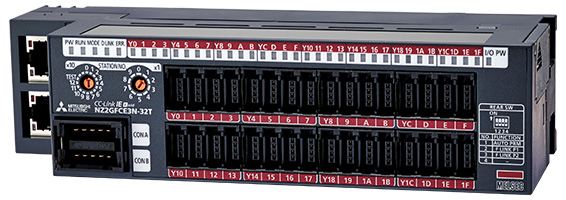

NZ2GFCE3N-32T
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Max. extension modules
NZ2GFCE3-16T Sink 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 3-wire 1
NZ2GFCE3-16TE Source 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 3-wire 1
NZ2GFCE3N-32T Sink 32 points 12/24 V DC
(0.5 A/point, 6 A/common)		 3-wire 1

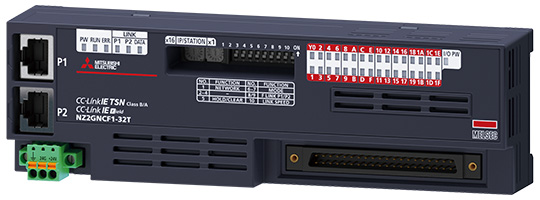

Tipe konektor 40-pin

Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Max. extension modules
NZ2GNCF1-32T Sink 32 points 12/24 V DC
(0.1 A/point, 3.2 A/common)		 1-wire -
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Max. extension modules

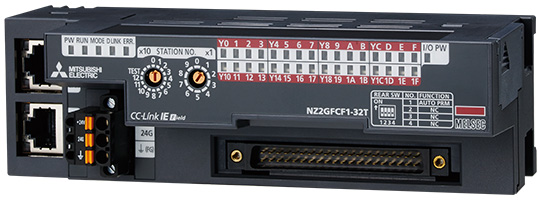

NZ2GFCF1-32T Sink 32 points 12/24 V DC
(0.1 A/point, 3.2 A/common)		 1-wire 1

Modul gabungan I/O utama

  • Waktu respons dapat diatur pada 0 ms, 0,2 ms, 0,5 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms, dan 70 ms
  • Dengan fungsi pengaturan HOLD/CLEAR output, peralatan dapat dihentikan saat modul output terputus dari jaringan atau saat modul CPU berhenti, mendukung sistem secara fleksibel
  • Status ON/OFF catu daya eksternal dapat dipantau dengan fungsi pemantauan catu daya eksternal

Jenis blok terminal penjepit pegas

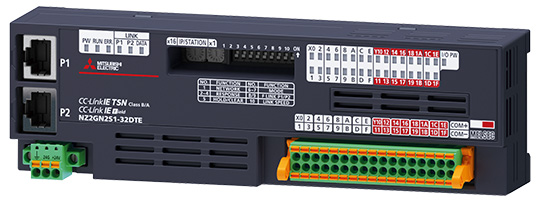

NZ2GN2S1-32DTE
Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type		 Max. extension
modules
NZ2GN2S1-32DT Positive
common		 16 points 24 V DC (6 mA) Sink 16 points 24 V DC
(0.5 A/point,
4 A/common)		 1-wire -
NZ2GN2S1-32DTE Negative
common		 16 points 24 V DC (6 mA) Source 16 points 24 V DC
(0.5 A/point,
4 A/common)		 1-wire -

Jenis blok terminal sekrup

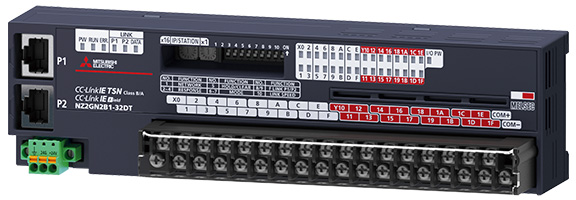

NZ2GN2B1-32DT
Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type		 Max. extension
modules
NZ2GN2B1-32DT Positive
common		 16 points 24 V DC (6 mA) Sink 16 points 24 V DC
(0.5 A/point,
4 A/common)		 1-wire -
NZ2GN2B1-32DTE Negative
common		 16 points 24 V DC (6 mA) Source 16 points 24 V DC
(0.5 A/point,
4 A/common)		 1-wire -

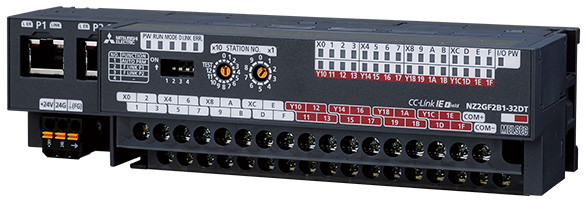

NZ2GF2B1-32DT
Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring
type		 Max. extension
modules
NZ2GF2B1-32DT Positive
common		 16 points 24 V DC (6 mA) Sink 16 points 24 V DC
(0.5 A/point,
4 A/common)		 1-wire -
NZ2GF2B1-32DTE Negative
common		 16 points 24 V DC (6 mA) Source 16 points 24 V DC
(0.5 A/point,
4 A/common)		 1-wire -

Jenis konektor sensor (e-CON)

Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type		 Max. extension
modules

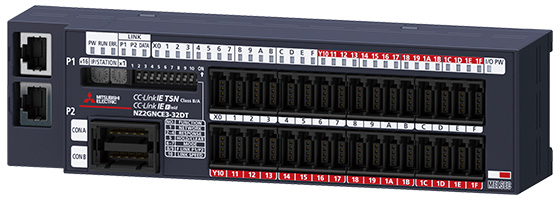

NZ2GNCE3-32DT Positive
common		 16 points 24 V DC (6.6 mA) Sink 16 points 24 V DC
(0.5 A/point,
4 A/common)		 3-wire -
Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type		 Max. extension
modules

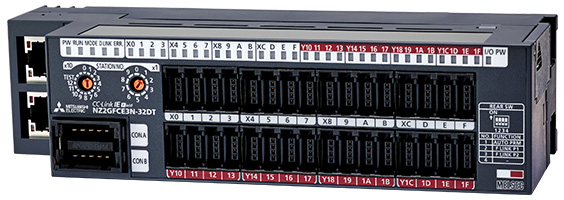

NZ2GFCE3N-32DT Positive
common		 16 points 24 V DC (4 mA) Sink 16 points 24 V DC
(0.5 A/point,
4 A/common)		 3-wire 1

Tipe konektor 40-pin

Model Input type
DC input		 Input
points		 Rated input voltage/
current		 Output type
Transistor output		 Output
points		 Rated load voltage/
Max. load current		 Wiring
type		 Max. extension
modules

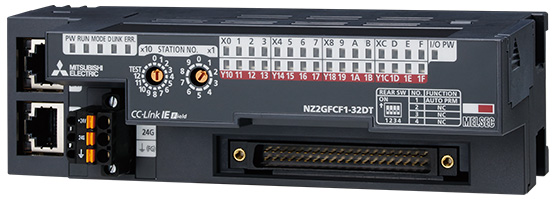

NZ2GFCF1-32DT Positive
common
Negative
common		 16 points 24 V DC (4 mA) Sink 16 points 12/24 V DC
(0.1 A/point,
1.6 A/common)		 1-wire 1

Modul masukan ganda (tegangan/arus/suhu)

  • Kecepatan isolasi dan konversi saluran galvanik adalah 40 ms/4 saluran
  • Blok terminal penjepit pegas tidak memerlukan pengencangan sekrup, sehingga mengurangi tugas pemasangan kabel
  • Mendukung berbagai sensor suhu (12 jenis termokopel, 10 jenis RDT)

Jenis blok terminal penjepit pegas

Model Input type Number of channels Max. extension modules Synchronized communication

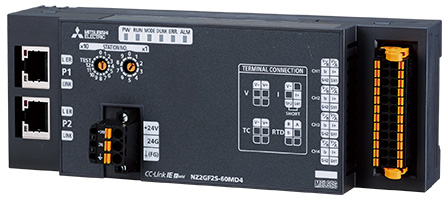

NZ2GF2S-60MD4 Analog voltage/current/temperature input 4 ch - -

Analog module

  • Penyiapan modul dilakukan hanya menggunakan sakelar pengaturan fungsi*4 di bagian depan modul. Penyetelan dengan perangkat lunak rekayasa tidak diperlukan, sehingga mengurangi waktu rekayasa dan waktu penyiapan.
  • *4.Modul yang hanya mendukung CC-Link IE Field Network tidak memiliki sakelar pengaturan.

Modul input

Jenis blok terminal penjepit pegas

Model Input type Number of channels Max. extension modules Synchronized communication

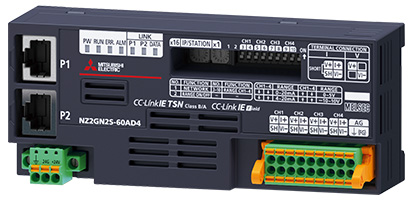

NZ2GN2S-60AD4 Analog voltage/current input 4 ch - -*5

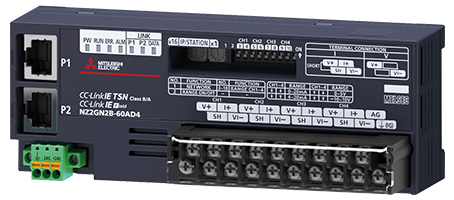

Jenis blok terminal sekrup

Model Input type Number of channels Max. extension modules Synchronized communication
NZ2GN2B-60AD4 Analog voltage/current input 4 ch - -*5
Model Input type Number of channels Max. extension modules Synchronized communication

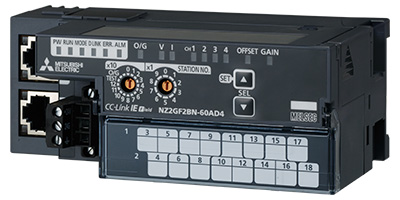

NZ2GF2BN-60AD4 Analog voltage/current input 4 ch 1 ●
  • *5.Hanya didukung bila komunikasi CC-Link IE TSN digunakan.

Jenis konektor sensor (e-CON)

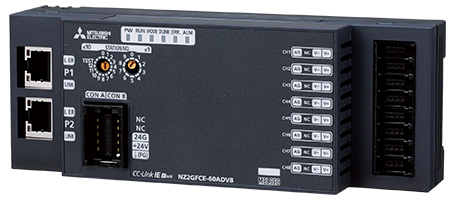

NZ2GFCE-60ADV8
Model Input type Number of channels Max. extension modules Synchronized communication
NZ2GFCE-60ADV8 Analog voltage input 8 ch - -
NZ2GFCE-60ADI8 Analog current input 8 ch - -

Output module

Jenis blok terminal penjepit pegas

Model Output type Number of channels Max. extension modules Synchronized communication

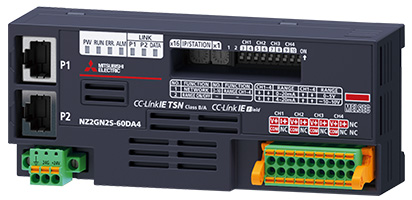

NZ2GN2S-60DA4 Analog voltage/current output 4 ch - -*6

Jenis blok terminal sekrup

Model Output type Number of channels Max. extension modules Synchronized communication

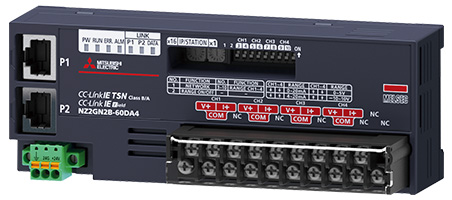

NZ2GN2B-60DA4 Analog voltage/current output 4 ch - -*6
Model Output type Number of channels Max. extension modules Synchronized communication

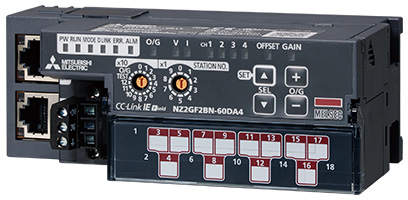

NZ2GF2BN-60DA4 Analog voltage/current output 4 ch 1 ●
  • *6.Supported only when CC-Link IE TSN communication is used.

Jenis konektor sensor (e-CON)

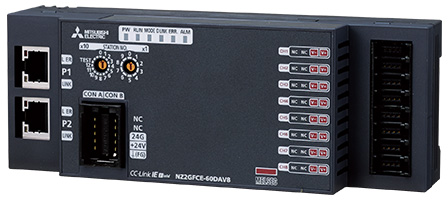

NZ2GFCE-60DAV8
Model Output type Number of channels Max. extension modules Synchronized communication
NZ2GFCE-60DAV8 Analog voltage output 8 ch - -
NZ2GFCE-60DAI8 Analog current output 8 ch - -

Modul kontrol suhu

  • Beroperasi pada siklus pengambilan sampel 250 ms/4 saluran, dengan kontrol standar (pemanasan atau pendinginan) atau mode campuran (pemanasan dan pendinginan gabungan) yang didukung
  • Kenaikan suhu simultan, Penekanan arus puncak, dan Fungsi penyetelan mandiri disertakan
  • Isolasi saluran input

Blok terminal sekrup

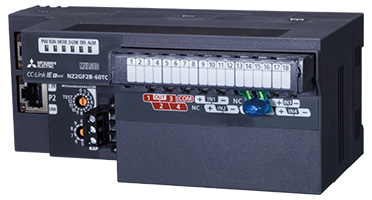

NZ2GF2B-60TCTT4
Model Input type Output type
Transistor output		 Number of channels Max. extension modules Synchronized
communication
NZ2GF2B-60TCTT4 Thermocouple input Sink 4 ch - -
NZ2GF2B-60TCRT4 RTD input Sink 4 ch - -

Modul penghitung kecepatan tinggi

  • Kecepatan penghitungan maks. 8 Mpps (Rasio tugas fungsi keluaran PWM dapat diatur dalam kelipatan 0,1 µs yang memungkinkan kontrol keluaran yang presisi)
  • Fungsi pengukuran pulsa dengan resolusi pengukuran 100 ns memungkinkan pengukuran lebar pulsa yang sangat akurat

Tipe konektor 40-pin

Model Input type Output type
Transistor output		 Number of channels Max. extension modules Synchronized
communication

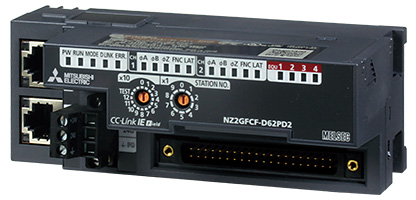

NZ2GFCF-D62PD2 Differential input, DC input Sink 2 ch 1 ●

Modul ekstensi

Modul input/output

  • Meningkatkan jumlah titik I/O yang tersedia untuk modul I/O jarak jauh, I/O analog, dan penghitung kecepatan tinggi
  • Dikombinasikan dengan modul input analog, modul ekstensi menerima sinyal eksternal untuk kontrol waktu pengambilan sampel konversi A-D (penyesuaian pemicu pengambilan sampel)
  • Dikombinasikan dengan modul penghitung kecepatan tinggi, modul ekstensi memungkinkan fungsi sakelar Cam untuk menyediakan kontrol ON/OFF pada siklus yang akurat
  • Ketika modul input utama, modul output utama atau modul gabungan I/O yang mendukung fungsi komunikasi sinkron CC-Link IE Field Network terhubung, fungsi komunikasi sinkron dapat digunakan
  • Ketika modul output ekstensi terhubung ke modul input utama, modul output utama atau modul gabungan I/O, fungsi integrasi waktu ON dapat digunakan

Jenis blok terminal penjepit pegas

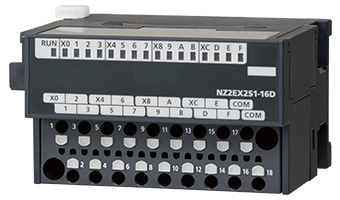

NZ2EX2S1-16D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type Multiple modules
connectable
NZ2EX2S1-16D Positive common, Negative common 16 points 24 V DC (6 mA) 1-wire -
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Multiple modules
connectable
NZ2EX2S1-16T Sink 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire -
NZ2EX2S1-16TE Source 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire -

Blok terminal sekrup

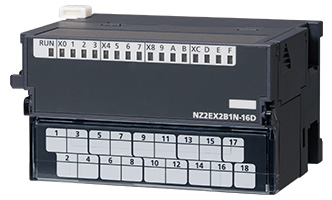

NZ2EX2B1N-16D
Model Input type
DC input		 Input points Rated input voltage/current Wiring type Multiple modules
connectable
NZ2EX2B1N-16D Positive common, Negative common 16 points 24 V DC (6 mA) 1-wire ●
Model Output type
Transistor output		 Output points Rated load voltage/
Max. load current		 Wiring type Multiple modules
connectable
NZ2EX2B1N-16T Sink 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire ●
NZ2EX2B1N-16TE Source 16 points 12/24 V DC
(0.5 A/point, 4 A/common)		 1-wire ●

Modul input/output analog

  • Memperluas jumlah titik analog tanpa memerlukan perubahan apa pun pada konfigurasi jaringan
  • Kecepatan konversi dapat dipilih dari 100 µs/saluran, 400 µs/saluran, dan 1 ms/saluran untuk modul input analog (Fungsi sakelar kecepatan konversi)
  • Kecepatan konversi adalah 100 µs/saluran untuk modul output analog
  • Memungkinkan koneksi dengan modul I/O analog

Blok terminal sekrup

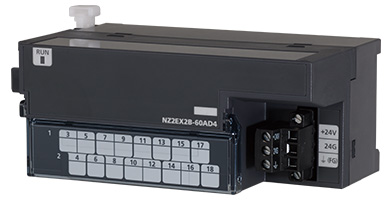

NZ2EX2B-60AD4
Model Input/output type Number of channels Multiple modules connectable
NZ2EX2B-60AD4 Analog voltage/current input 4 ch -
NZ2EX2B-60DA4 Analog voltage/current output 4 ch -
