Controllers MELSEC iQ-R Series Fitur Produk -CPU-
Modul CPU Keamanan
Modul CPU keamanan yang sesuai dengan standar keamanan yang diakui secara internasional memungkinkan kontrol umum dan kontrol keamanan yang dapat menghentikan mesin dengan aman. Bekerja sama dengan drive keamanan, sistem yang memastikan keamanan sekaligus menghindari penghentian mekanis yang sering dapat dikonfigurasi.
ISO 13849-1 PL eIEC 61508 SIL 3

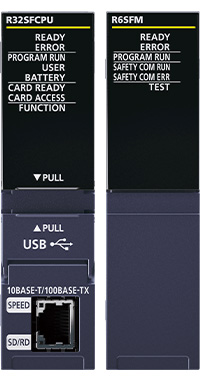

R08SFCPU-SET80K*1
R16SFCPU-SET160K*1
R32SFCPU-SET320K*1
R120SFCPU-SET1200K*1
- *1.Kapasitas program kontrol keselamatan adalah 40 ribu langkah.

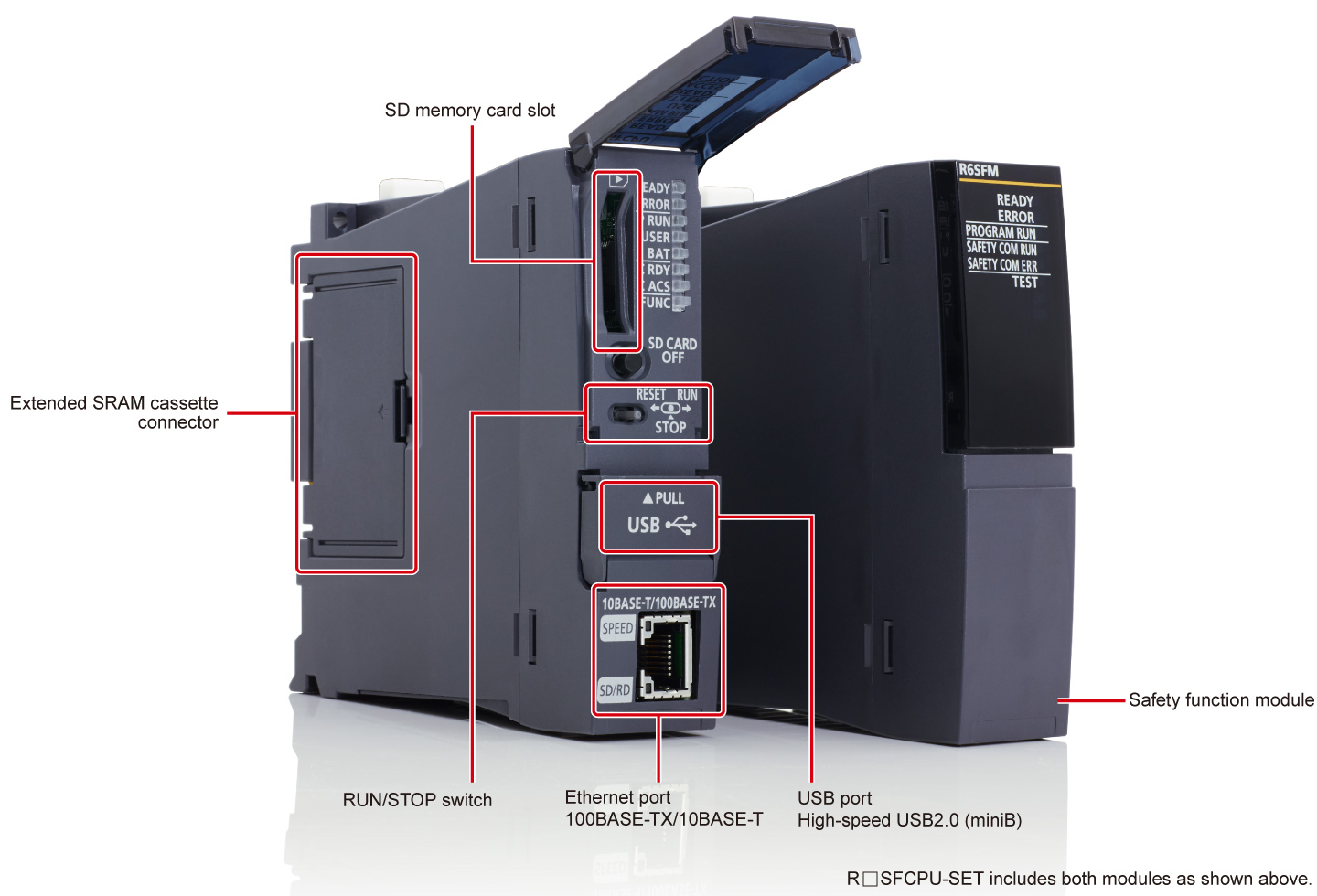

Antarmuka

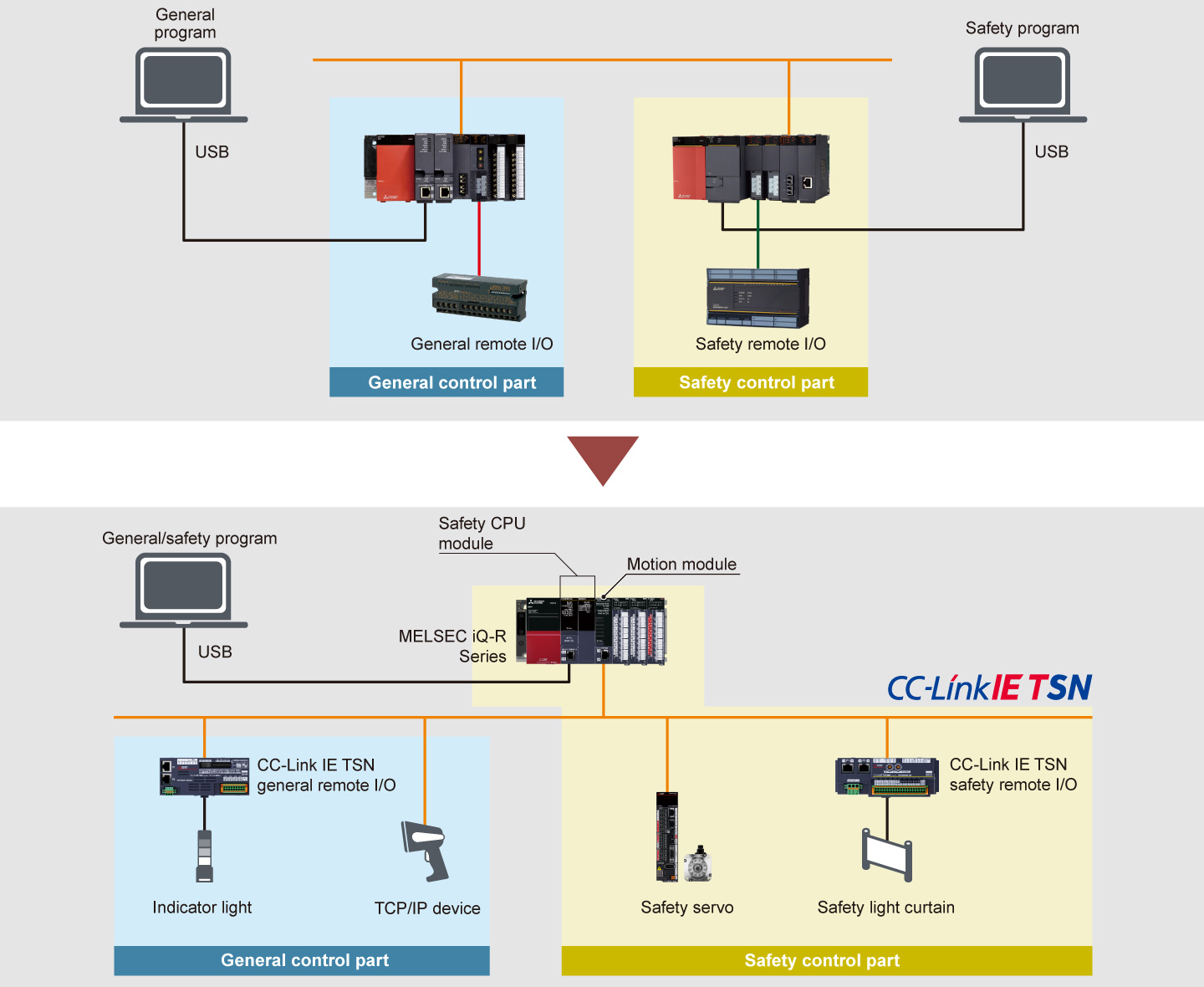

Fitur<sup>Keamanan dan kontrol umum dalam satu modul CPU</sup>
- Satu sistem
- Hemat ruang
- Pengurangan biaya
- Penggunaan modul CPU keselamatan pada CC-Link IE TSN atau CC-Link IE Field Network dapat menjalankan program umum dan keselamatan, sehingga memudahkan integrasi ke dalam satu sistem kontrol
- Pemasangan pengontrol terprogram dan jaringan terpisah tidak diperlukan, sehingga menghemat ruang dan biaya

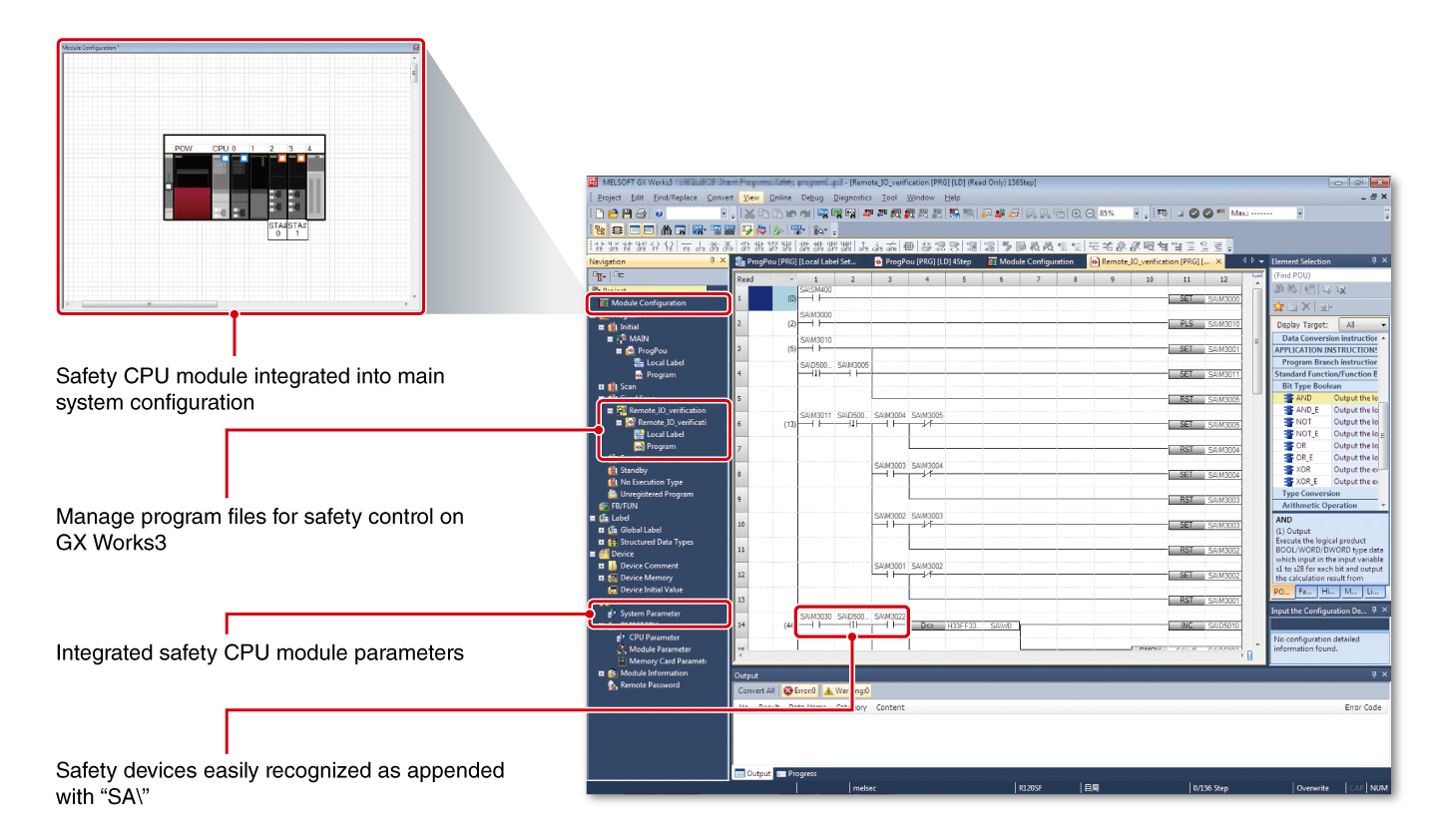

Program umum dan keselamatan dalam platform rekayasa umum
- Program terpadu
- Dalam perangkat lunak rekayasa GX Works3, program umum dan program keselamatan disertakan dalam folder proyek yang sama
- Kebutuhan untuk mengelola beberapa folder proyek dihilangkan
Spesifikasi
Spesifikasi modul CPU Keamanan
LD : Ladder diagramST : Structured textFBD : Function block diagramSFC : Sequential function chart
| Item | R08SFCPU-SET*2 | R16SFCPU-SET*2 | R32SFCPU-SET*2 | R120SFCPU-SET*2 |
|---|---|---|---|---|
| Safety integrity level (SIL) | SIL 3 (IEC 61508) | |||
| Performance level (PL) | PL e (EN/ISO 13849-1) | |||
| Operation control method | Stored program cyclic operation | |||
| I/O control mode | Refresh mode (Direct access I/O is available by specifying direct access I/O (DX, DY)) | |||
| Programming language | LDST*3FBD*3SFC |
|||
| Extended programming language | Function block (FB), label programming (local/global) | |||
| Program execution type | Fixed scan, initial*3, scan*3, event execution*3, standby*3 | |||
| Memory capacity | ||||
| Program capacity (step) | 80K (40K for safety programs)*4 | 160K (40K for safety programs)*4 | 320K (40K for safety programs)*4 | 1200K (40K for safety programs)*4 |
| Program memory (byte) | 320K | 640K | 1280K | 4800K |
| Device/label memory*5 (byte) | 1178K | 1710K | 2306K | 3370K |
| Data memory (byte) | 5M | 10M | 20M | 40M |
| Function | ||||
| SLMP communication | ● | ● | ● | ● |
| Simple CPU communication*6*7 | ● | ● | ● | ● |
- *2.Paket produk mencakup modul CPU pengaman (R□SFCPU) dan modul fungsi pengaman (R6SFM).
- *3.Tidak dapat digunakan untuk program kontrol pengaman.
- *4.Kapasitas program hingga 40K langkah dapat digunakan untuk program pengaman.
- *5.Kaset SRAM yang diperluas memperluas area memori perangkat/label.
- *6.Fungsi komunikasi CPU sederhana didukung dalam versi firmware modul "30" atau yang lebih baru.
- *7.Klik di sini untuk detail tentang daftar perangkat yang dapat dihubungkan yang mendukung fungsi komunikasi CPU sederhana.
