Controllers MELSEC iQ-R Series Fitur Produk -System Recorder-
System recorder
Solusi Mitsubishi Electric untuk meningkatkan produktivitas melalui pengelolaan data yang lebih mudah

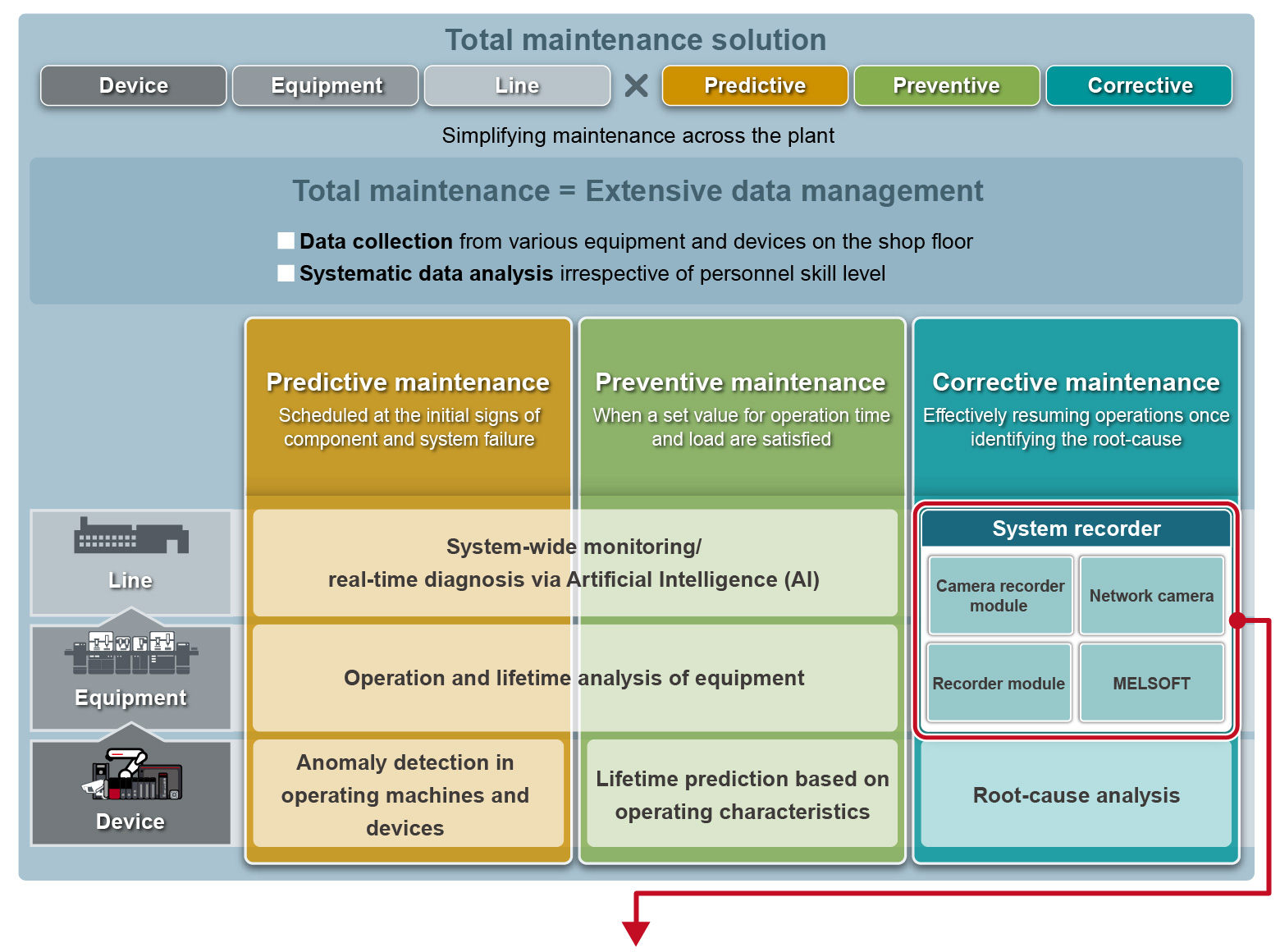

Pemeliharaan sangat penting untuk memastikan produksi berkelanjutan. Pemeliharaan meliputi ❶pemeliharaan prediktif untuk mendeteksi tanda-tanda kesalahan, ❷pemeliharaan preventif berkala, dan ❸pemeliharaan korektif untuk pemecahan masalah yang cepat pada saat terjadi kegagalan. Mitsubishi Electric mengusulkan solusi pemeliharaan yang ditingkatkan dengan merekam dan mengambil sampel data produksi dan pengoperasian mesin serta memanfaatkan data ini dalam berbagai tahap pemeliharaan.
Perekam sistem adalah solusi ❸pemeliharaan korektif yang memastikan pemecahan masalah dan pencegahan kesalahan yang cepat.
System recorder adalah solusi pemeliharaan korektif yang memastikan pemulihan operasi yang efektif dengan mengurangi downtime melalui fitur pencatatan data menyeluruh di seluruh sistem dan fitur perangkat lunak analisis yang disederhanakan.
Perekaman seluruh sistem dan analisis yang disederhanakan

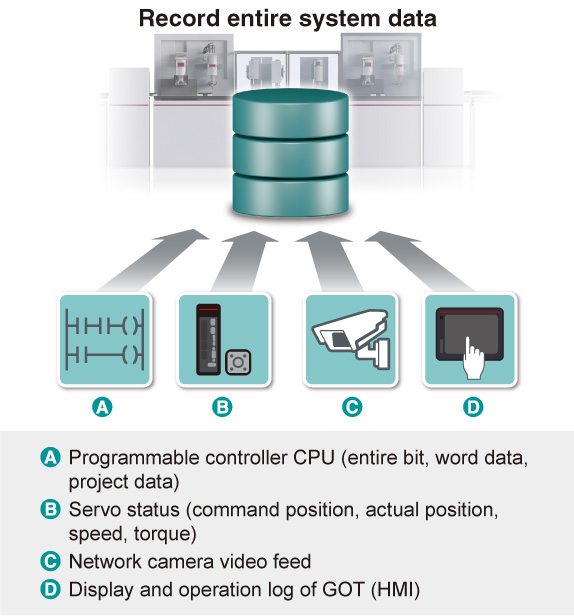

Perekaman seluruh sistem
- Perekaman yang luas memastikan analisis penyebab yang lebih sederhana
Identifikasi penyebab kesalahan dibuat lebih sederhana dengan perekaman yang luas dari berbagai peralatan dan data perangkat bersama dengan umpan video waktu nyata yang mengurangi kebutuhan untuk beberapa pengujian ulang karena data yang tidak mencukupi.
- Perekaman seluruh sistem
Ketidakteraturan antara berbagai peralatan termasuk sistem kontrol dan penggerak bersama dengan operasi semuanya terhubung.
- Perekaman seluruh sistem otomatis
Perekaman kesalahan yang dapat terjadi di luar shift operasi standar.

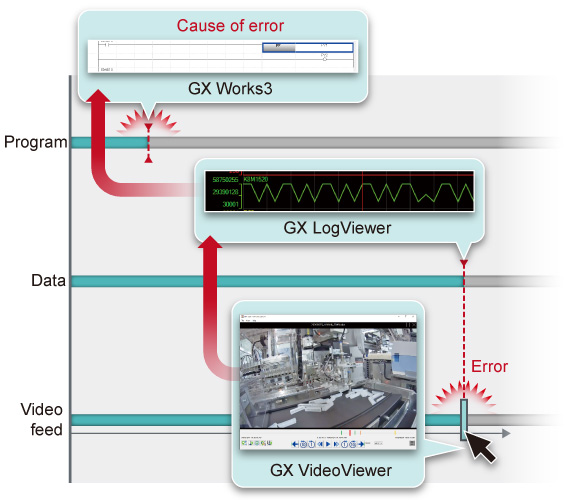

Analisis yang disederhanakan
- Data ekstensif ditampilkan dalam rentang waktu yang sama
Bentuk gelombang, data, program, log operasi, dan umpan video ditampilkan secara berurutan dan siap untuk dianalisis.
- Identifikasi penyebab yang lebih mudah
Analisis aliran data memudahkan pemahaman akar penyebab kegagalan dengan menunjukkan hubungan antara perangkat yang gagal dan normal.
- Program terstruktur memastikan pemecahan masalah yang lebih mudah
Mendukung program terstruktur dan label perangkat yang memungkinkan penyelesaian masalah yang lebih mudah, sehingga mengurangi TCO*1.
- *1.TCO: Total Cost of Ownership

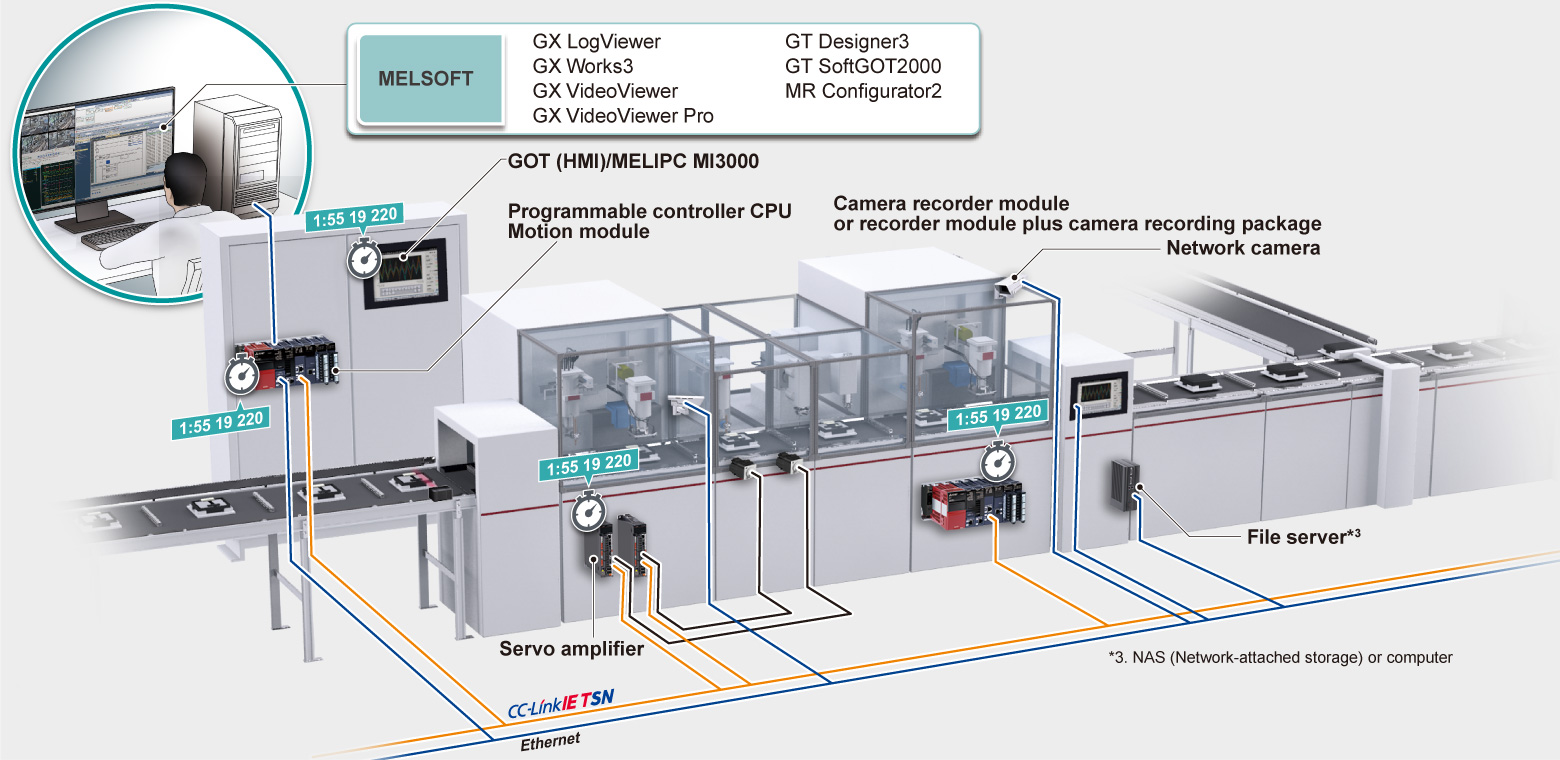

Perekaman seluruh sistem
Data Kontrol
- Pengumpulan perangkat/label setiap scan (programmable controller)
- Metode perekaman sesuai dengan aplikasi
- Pengaturan pemicu perekaman yang ekstensif
- Penyimpanan otomatis ke server file
- Merekam feed video pada saat kesalahan terjadi dengan kamera jaringan
Data Video
- Fokus yang dioptimalkan pada subjek kamera
- Mendukung perekaman resolusi tinggi dan durasi panjang
- Mengumpulkan semua data axis servo secara real-time
- Fungsi co-recording memungkinkan identifikasi penyebab kesalahan yang lebih mudah dengan merekam data seluruh sistem dalam modul yang kompatibel*2BARU
- Identifikasi penyebab kesalahan melalui jaringan di seluruh sistem dengan modul co-recording yang kompatibel*2BARU
Event history
Analisis yang disederhanakan
- Fungsi penanda log
GX VideoViewer ProGX VideoViewerGX LogViewerGX Works3 - Fungsi ekstraksi perbedaan
GX VideoViewer Pro - Pemantauan offline
GX LogViewerGX Works3GT Designer3 - Fungsi analisis aliran data
GX Works3 - Analisis sederhana kontrol gerakan
GX LogViewer - Analisis sederhana menggunakan komputer panel
GX Works3GX LogViewerGT Designer3GX Penampil Video
- *2.Modul perekam, modul perekam kamera, modul CPU motion, dan modul motion didukung.

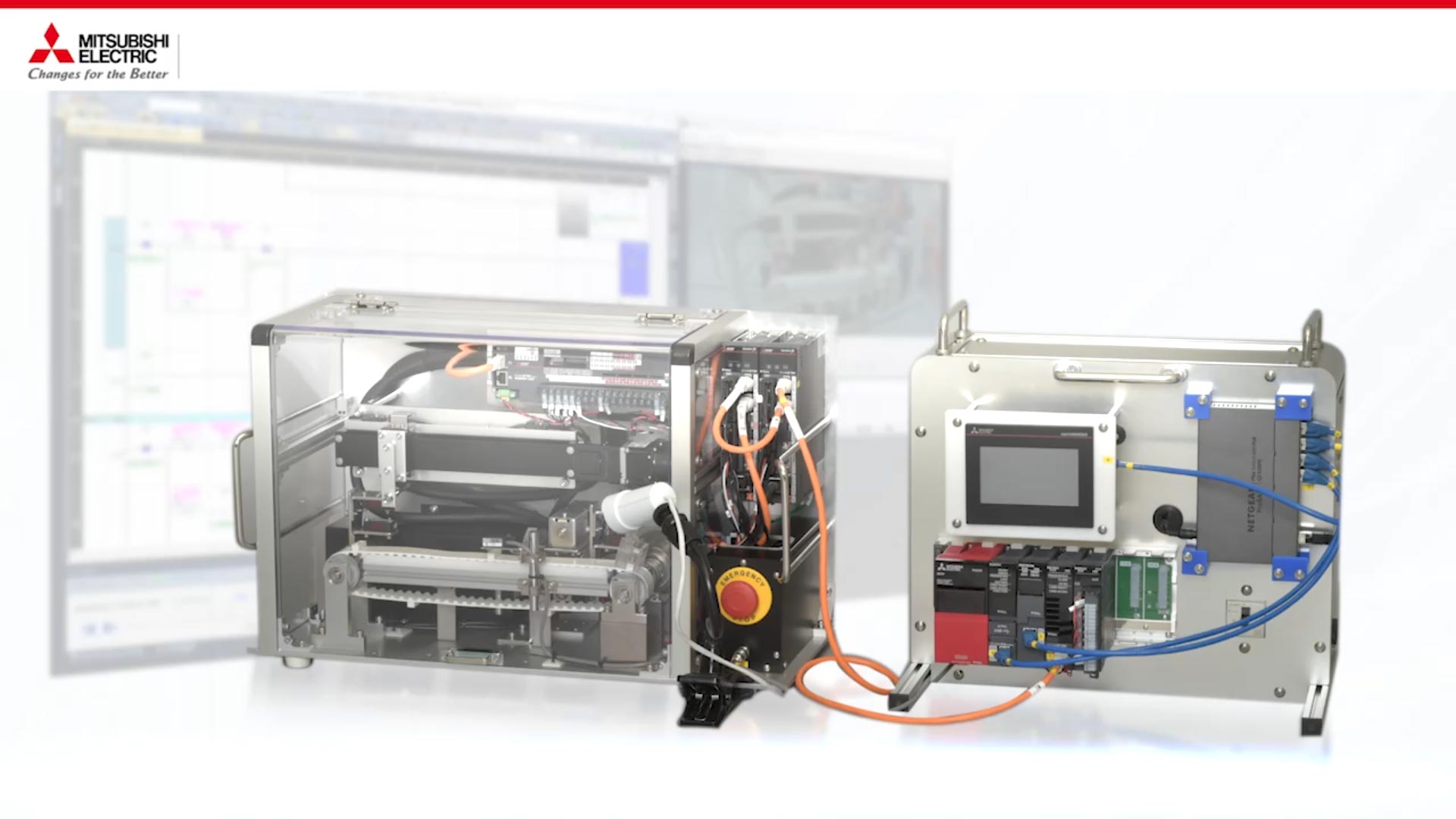

Film demonstrasi system recorder
Film demonstrasi MELSEC iQ-R system recorder (Bahasa Inggris)
Film tentang modul perekam kamera yang mewujudkan pengurangan downtime melalui perekaman data seluruh sistem yang ekstensif dan analisis yang disederhanakan saat terjadi kesalahan.
