Bộ điều khiển MELSEC MX – Dòng MX-F
Tính năng sản phẩm -Cấu hình hệ thống cơ bản-
Cấu hình hệ thống cơ bản
Bộ điều khiển MELSEC MX (Dòng MX-F) có thể được sử dụng với mô-đun I/O loại kết nối mở rộng, bộ chuyển đổi mở rộng dòng MELSEC iQ-F và mô-đun mở rộng, và mô-đun chức năng thông minh.

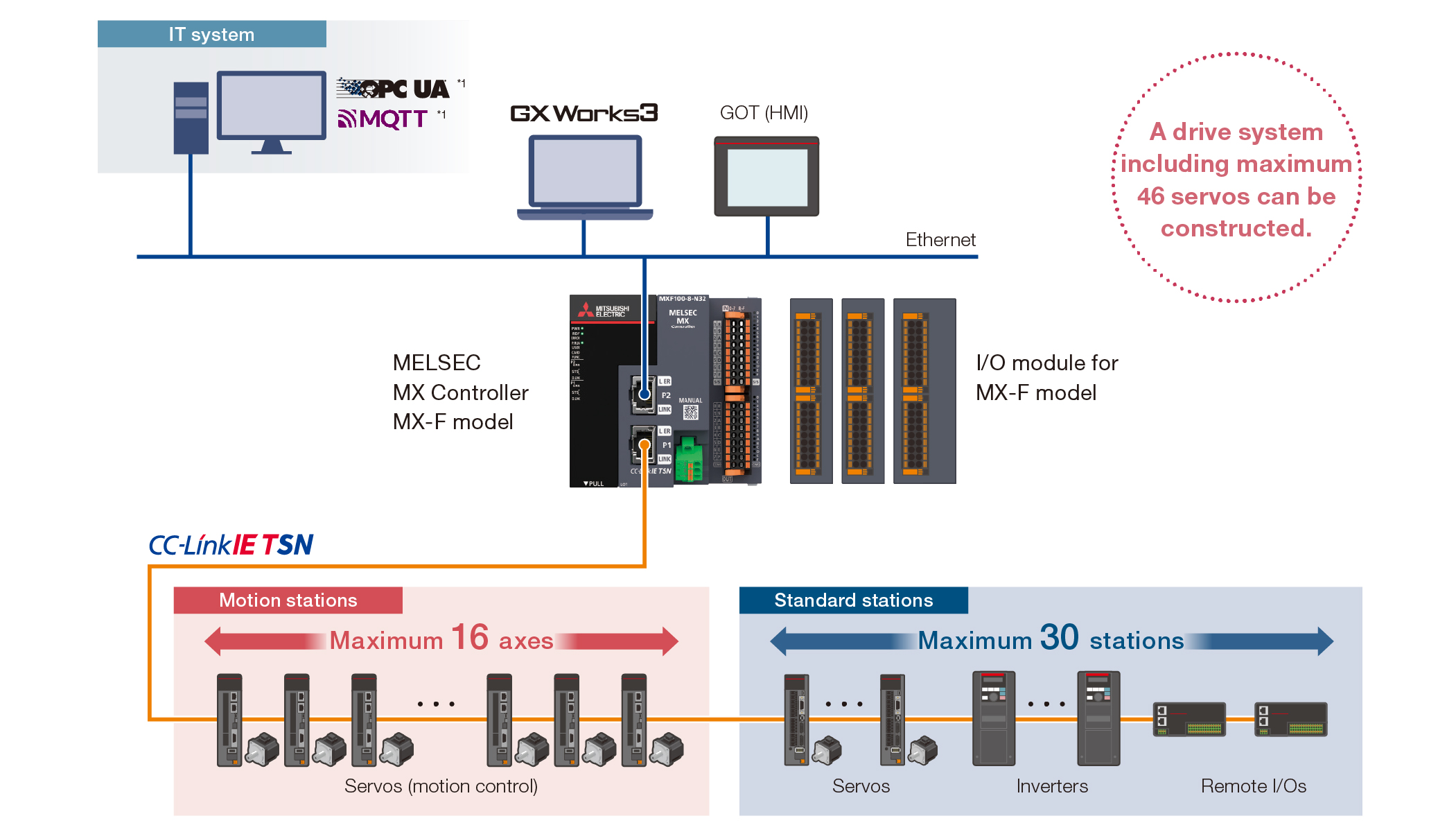

Ví dụ cấu hình hệ thống
*1: Hỗ trợ trong tương lai
Mô-đun

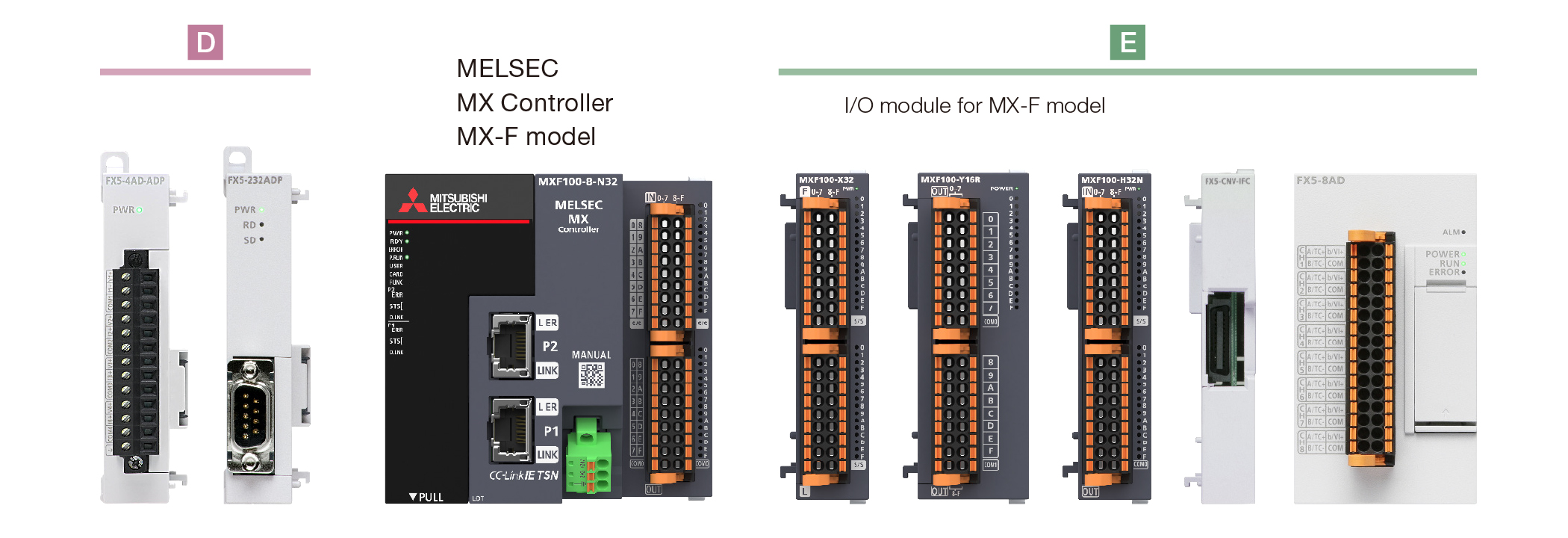

Danh sách dưới đây liệt kê các thiết bị hỗ trợ Bộ điều khiển MELSEC MX (Dòng MX-F).
D
Bộ chuyển đổi mở rộng
Tương tự
| Đầu vào analog |
FX5-4AD-ADP
|
|---|---|
| Đầu vào cảm biến nhiệt độ RTD |
FX5-4AD-PT-ADP
|
| Đầu vào cảm biến nhiệt độ Thermocouple |
FX5-4AD-TC-ADP
|
| Đầu ra analog |
FX5-4DA-ADP
|
| Đầu vào/Đầu ra tương tự |
FX5-4A-ADP
|
Giao tiếp
| Giao tiếp RS-232 |
FX5-232ADP
|
|---|---|
| Giao tiếp RS-485 |
FX5-485ADP
|
E
Mô-đun mở rộng
| Đầu vào |
MXF100-X32
|
|---|---|
| Đầu ra |
MXF100-Y16R
|
|
MXF100-Y32N
|
|
|
MXF100-Y32P
|
|
| Đầu vào/Đầu ra |
MXF100-H32N
|
|
MXF100-H32P
|
| I/O có nguồn |
FX5-32ER/DS
|
|---|---|
|
FX5-32ET/DS
|
|
|
FX5-32ET/DSS
|
Mô-đun chức năng thông minh
| Bộ đếm tốc độ cao |
FX5-2HC/ES
|
|---|
| CC-Link IE TSN chủ/địa phương |
FX5-CCLGN-MS
|
|---|---|
| CC-Link hệ thống chủ/thiết bị thông minh |
FX5-CCL-MS
|
| EtherNet/IP |
FX5-ENET/IP
|
Mô-đun chuyển đổi và các mô-đun khác
| Đơn vị nguồn mở rộng |
FX5-C1PS-5V
|
|---|---|
| Mô-đun chuyển đổi kết nối |
FX5-CNV-IFC
|
| Cáp mở rộng *3 |
FX5-30EC
|
|
FX5-65EC
|
|
| Bộ chuyển đổi |
FX5-CNV-BC
|
| Thẻ nhớ SD |
NZ1MEM-2GBSD
,
NZ1MEM-4GBSD
,
NZ1MEM-8GBSD
,
NZ1MEM-16GBSD
|
|---|
| Pin |
FX3U-32BL
|
|---|
- *1: Một số mô-đun I/O dòng MELSEC iQ-F cũng có thể được thêm vào. Để biết thêm chi tiết, tham khảo "Hướng dẫn sử dụng Bộ điều khiển MELSEC MX (Dòng MX-F)" (SH(NA)-082634ENG).
- *2: Khi sử dụng mô-đun loại cáp mở rộng, cần có FX5-CNV-IFC hoặc FX5-C1PS-5V.
- *2: Mô-đun này có sẵn sau khi chuyển đổi kết nối với FX5-CNV-IFC hoặc FX5-C1PS-5V.
