HVIC

High voltage level-shifting IC

 HVIC是利用单片机的输入信号直接驱动功率MOSFET和IGBT门极的耐高压IC，可以替代常见的脉冲变压器和光耦。
 通过电平整流器电路，在半导体芯片内部实现电介质绝缘。内置各种保护功能(电源电压过低保护、互锁功能、输入信号过滤功能、错误输出功能等)可以提高设备的可靠性。
 三菱电机HVIC汇集了各种驱动电路经常采用的半桥类型的产品，所有的产品都符合RoHS认证标准(2011/65/EU, 2015/863/EU)。

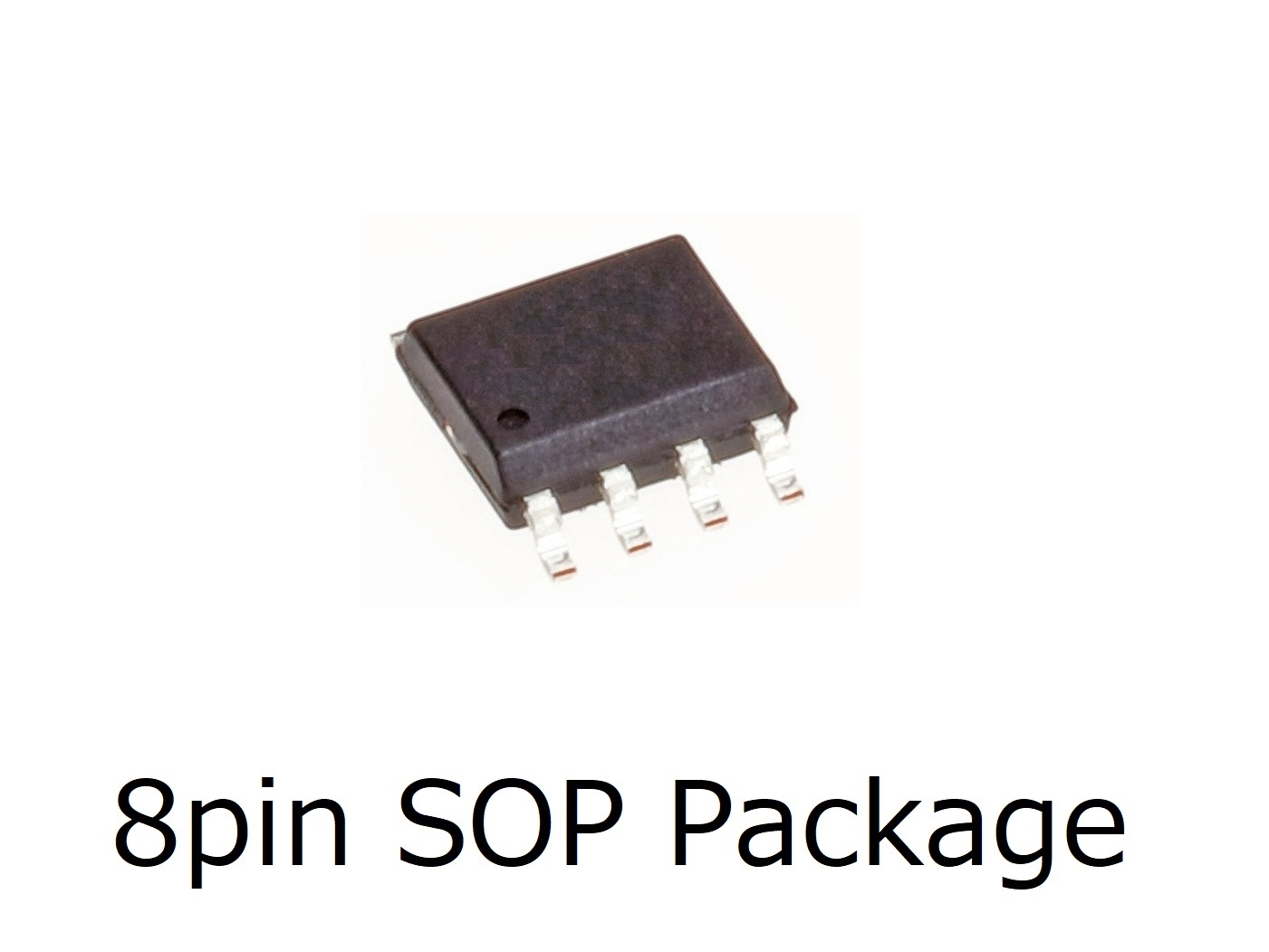

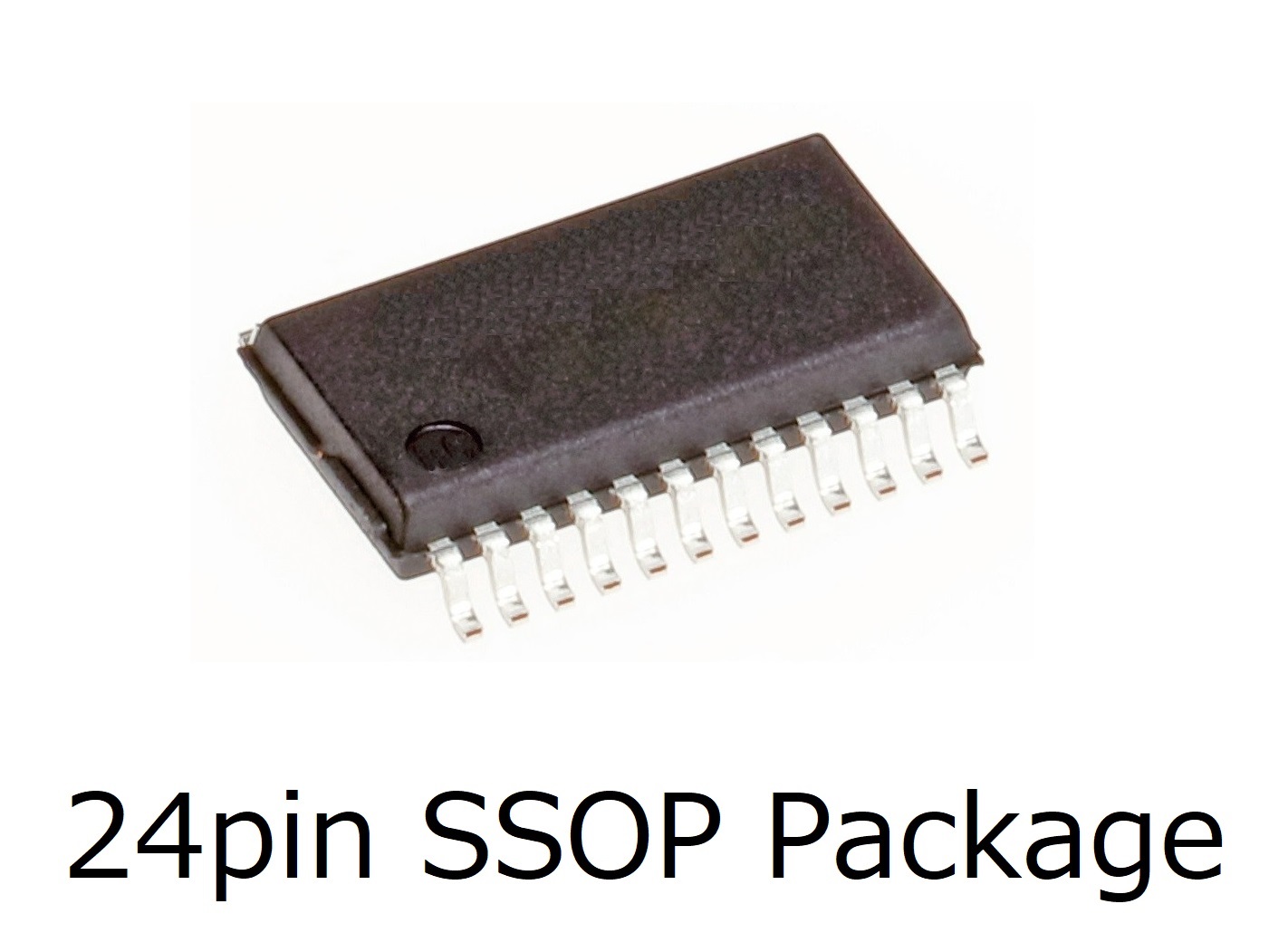

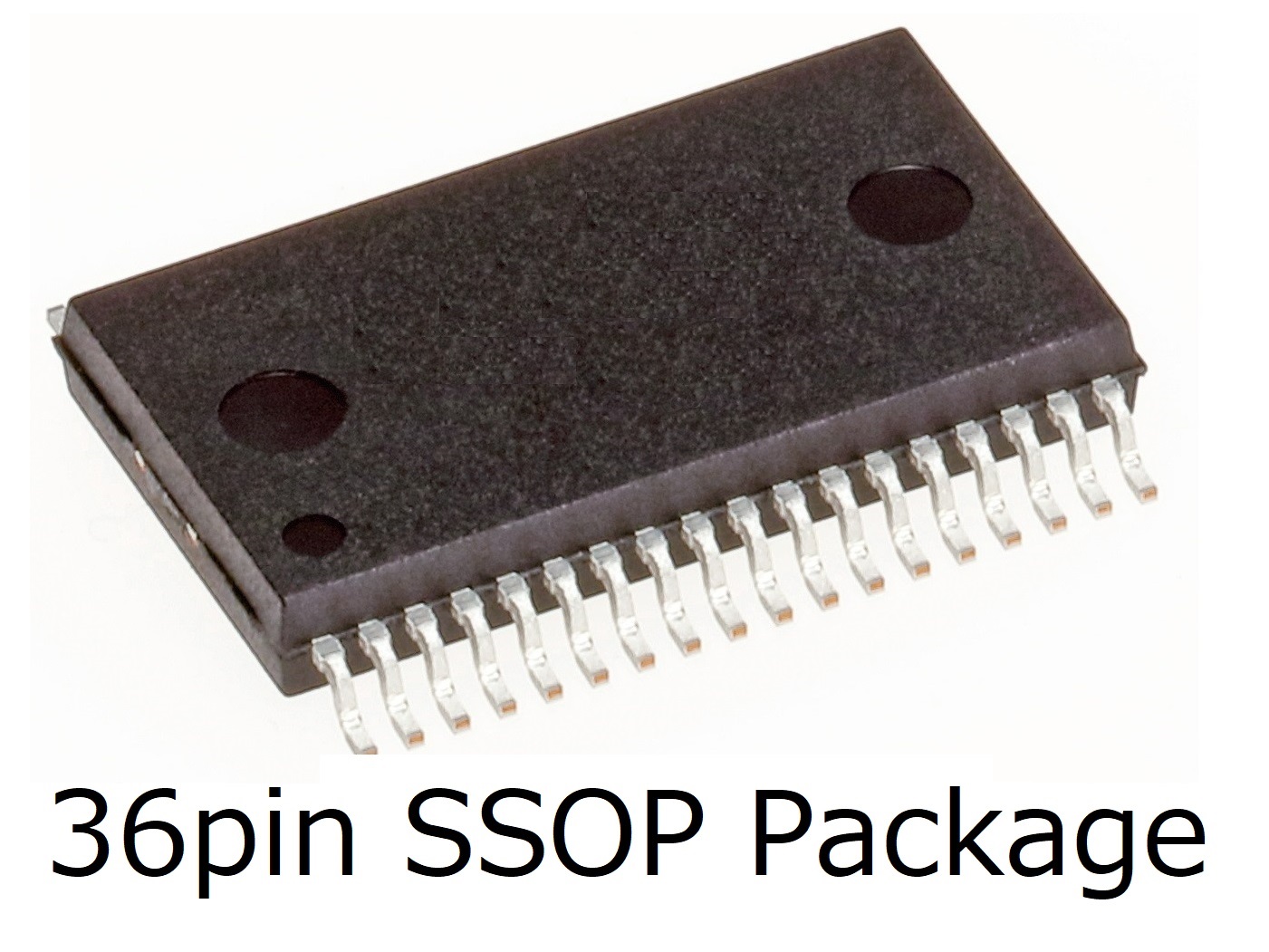

Previous Next

特征

  • 内置驱动上臂高压元器件的高压浮地电路
  • 内置由低压向浮地高压传送信号的转换电路
  • 上臂门极驱动电路的耐高压介质绝缘结构
  • 高压转换电路的耐高压NMOS结构

主要规格

  • 通用逆变器
  • 交流伺服电机和无刷直流电机
  • 荧光灯和HID照明和LED照明
  • 变压器
  • IH烹调加热器
  • 空调和洗衣机

电路构成例

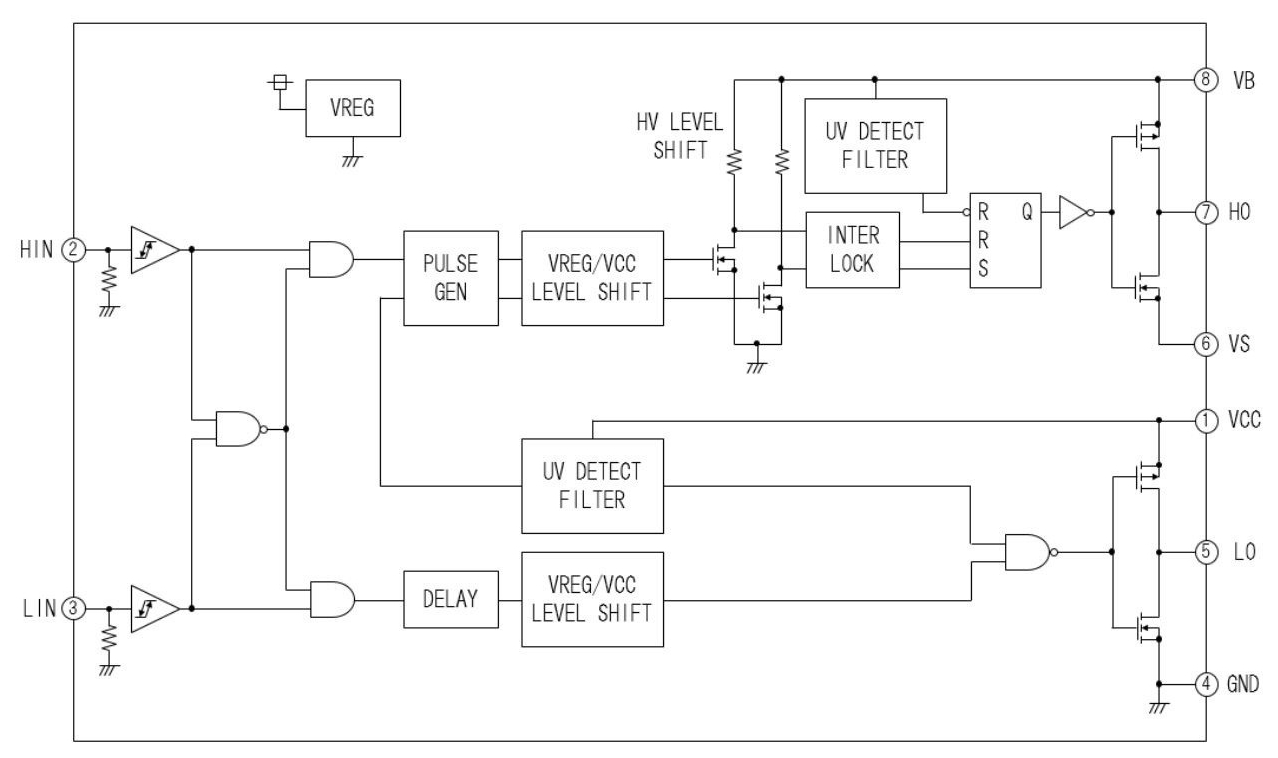

半桥驱动器电路构成例

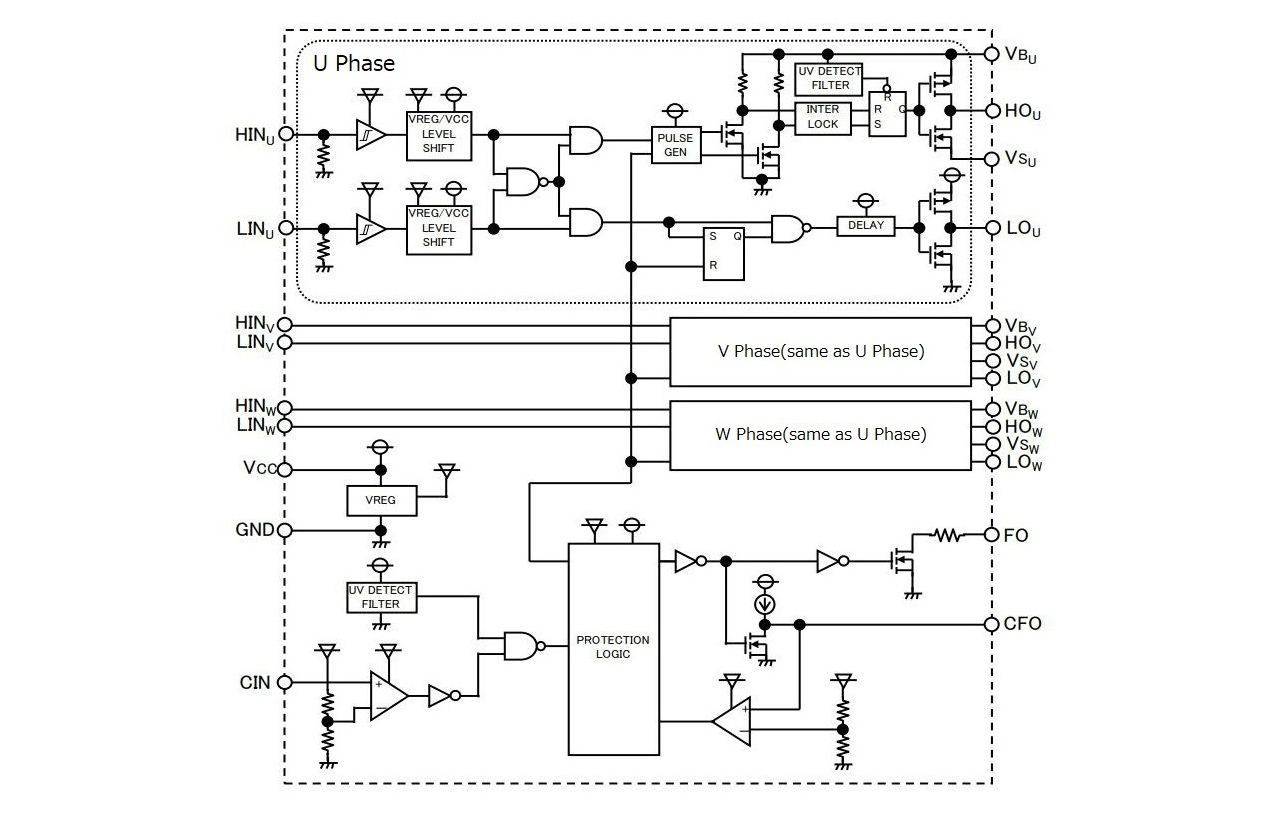

三相电桥驱动器电路构成例

阵容
Rated voltage (V)
Drive type 		1200V
Half Bridge 		600V
3 Phase 		600V
Half Bridge 		24V
Single Low Side
Output current (A)
(typ.)
0.2/-0.35 - -
0.2/-0.5 - - -
0.5 - - -
1.0 - -
1.75/-0.8 - - -
2.0 - - -
3.25 - - -
3.5 - - -
