DIPIPM+
内置转换器和制动电路的IPM，组件数量大幅减少
内置转换器电路和制动电路，有利于减少外置零件和缩小逆变器的体积
特征
- 在内置逆变器电路和驱动电路的本公司产品“DIPIPM”中新加入转换器电路和制动电路后整体封装
- 借助本公司独特的直接引线键合技术※1实现小型封装
- 一种智能功率半导体模块，内置带限流电阻的BSD※2、各种保护功能和模拟温度输出功能等，内置带保护功能的控制元件。
- 内置转换器电路和制动电路，有利于减少外置零件和缩小逆变器的体积
- 简化电路板的布线布局，使逆变器系统更易于设计。
- ※1：IC-IGBT之间直接用电线连接的技术
- ※2：Bootstap Diode。搭载于PSSxxMC1Fx / PSSxxNC1Fx
DIPIPM、SOPIPM、SLIMDIP、DIPIPM+、DIPPFC、CSTBT是三菱电机株式会社的商标。
主要用途
- 运动控制
- 商用空调
阵容
VCES=600V
| IC (A) | DIPIPM+ | |
|---|---|---|

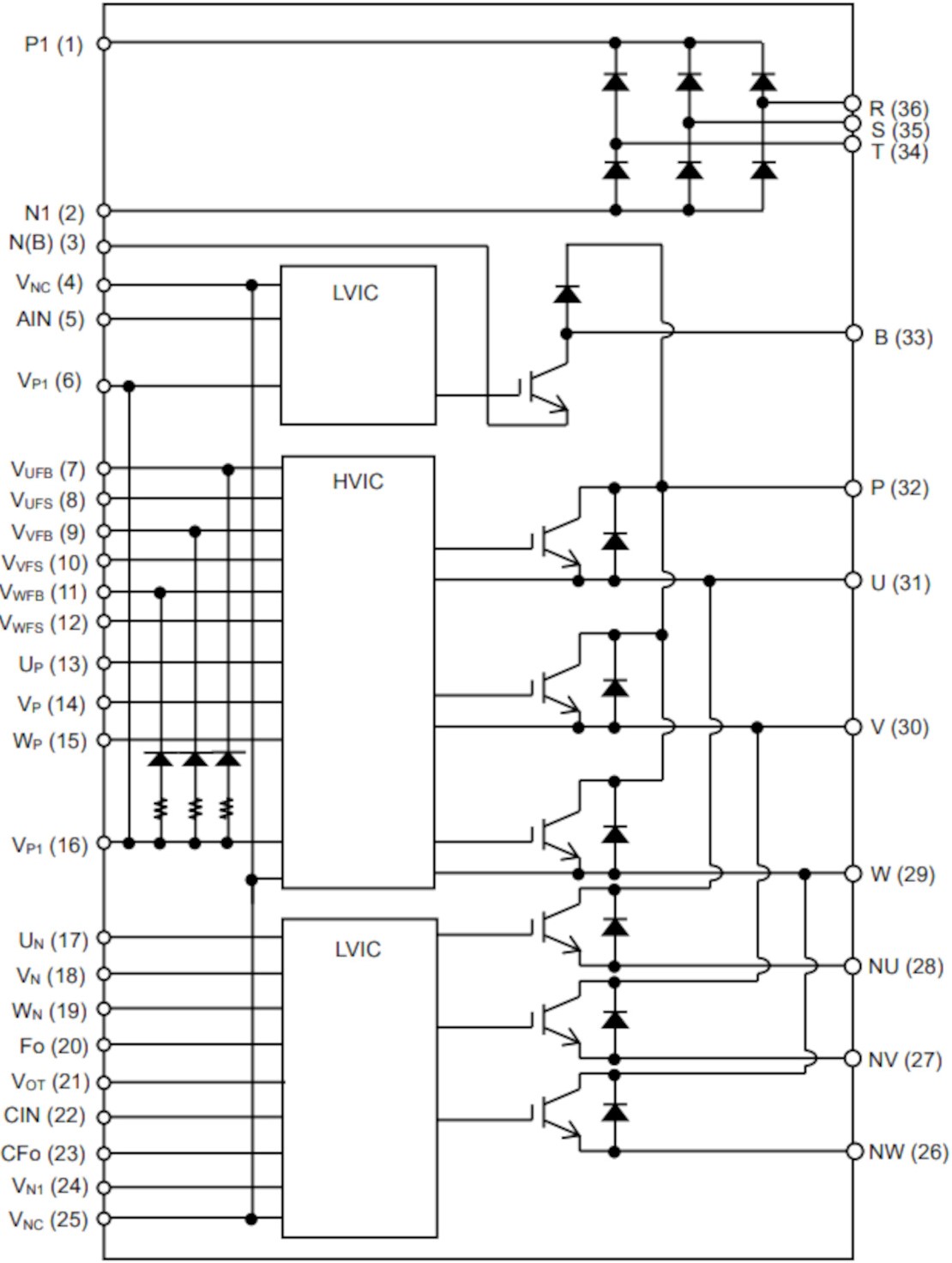

| 型号 | 内部拓扑 | |
| 50 | ||
VCES=1200V
| IC (A) | DIPIPM+ | 大型DIPIPM+ | ||
|---|---|---|---|---|

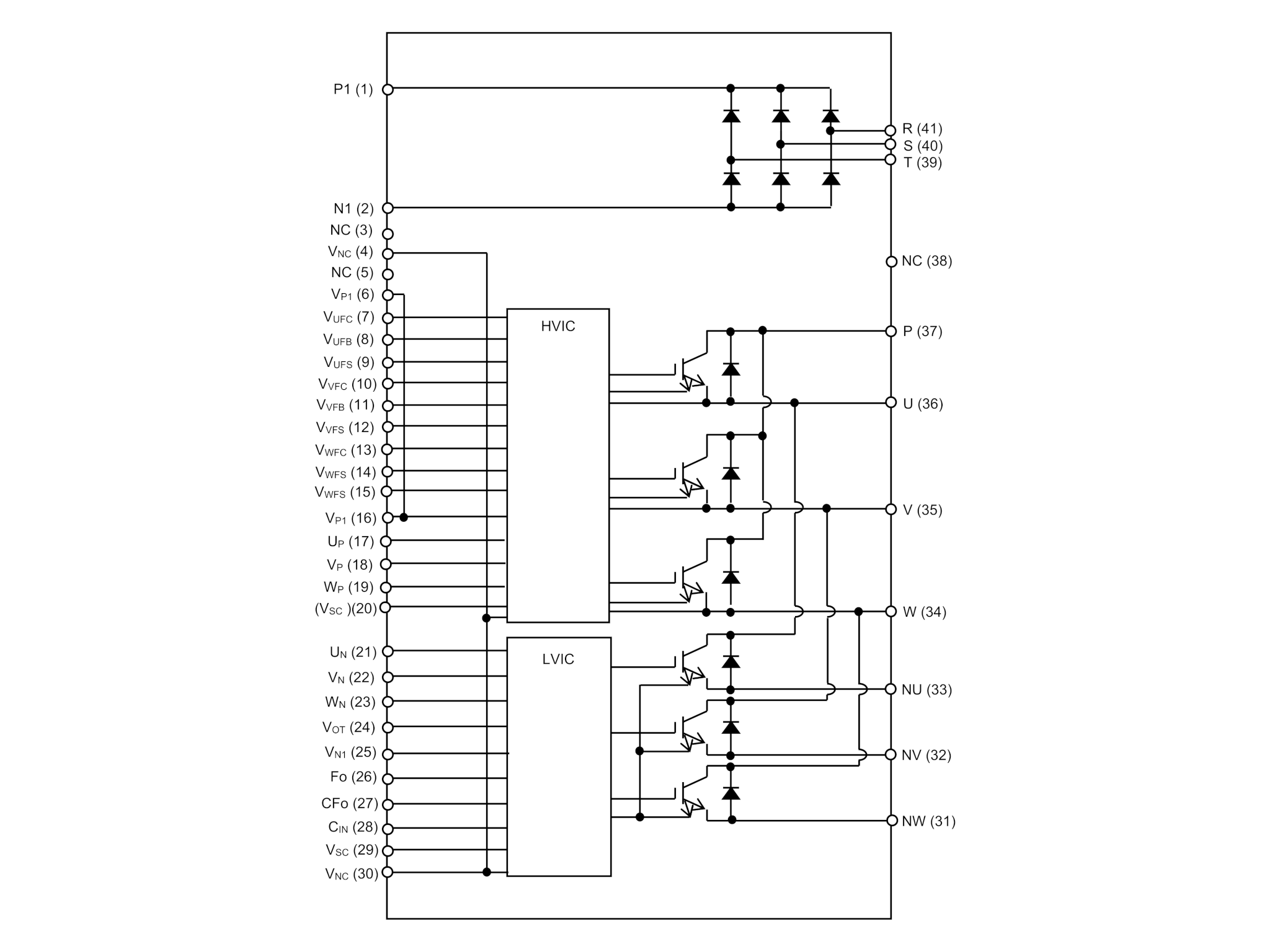

| 型号 | 内部拓扑 | 型号 | 内部拓扑 | |
| 5 | - | - | ||
| - | - | |||
| 10 | - | - | ||
| - | - | |||
| 15 | - | - | ||
| - | - | |||
| 25 | - | - | ||
| - | - | |||
| 35 | - | - | ||
| - | - | |||
| 50 | - | - | ||
| 75 | - | - | ||
| 100 | - | - | ||
封装
| 封装 | DIPIPM+ | 大型DIPIPM+ |
|---|---|---|

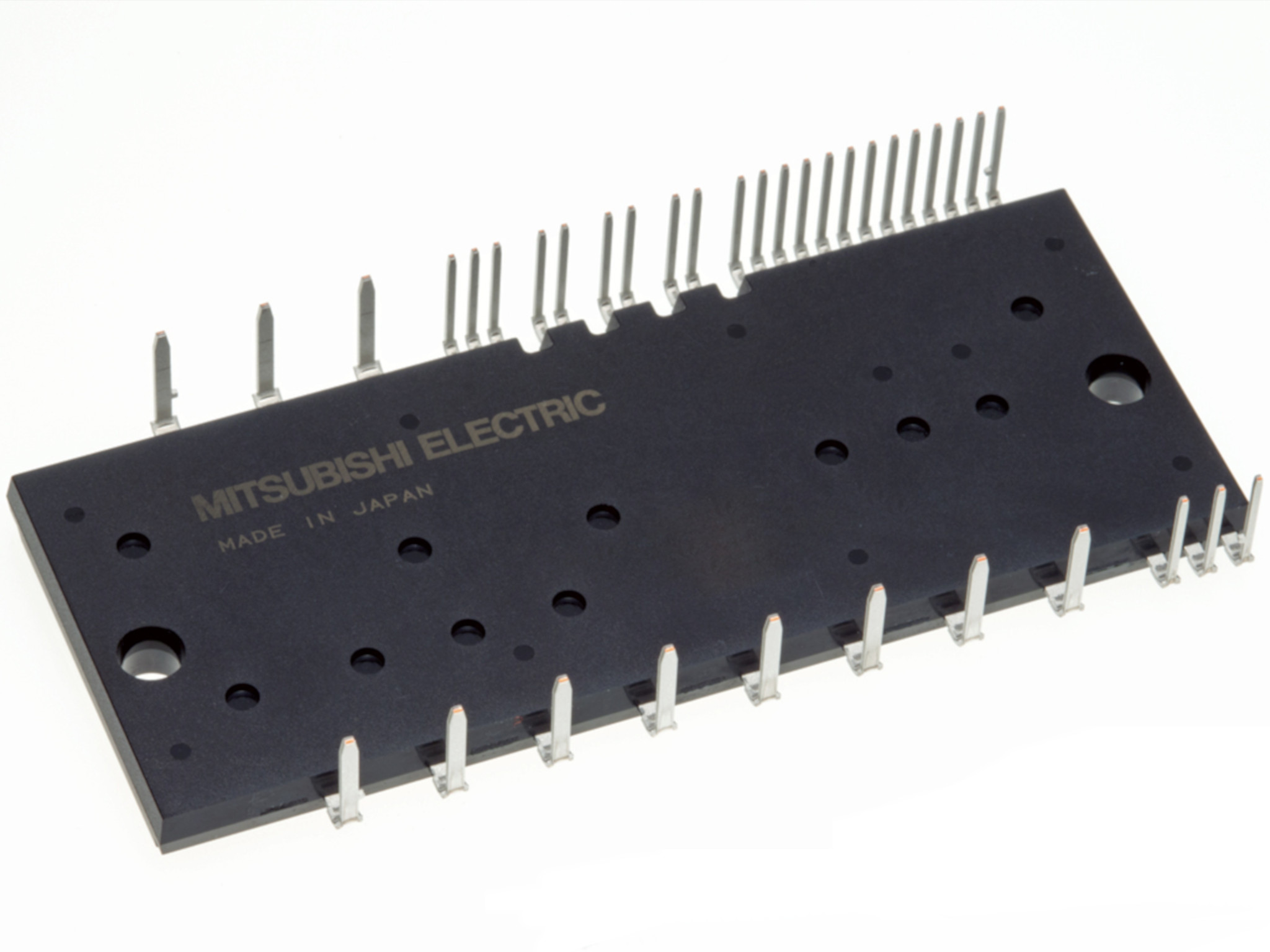

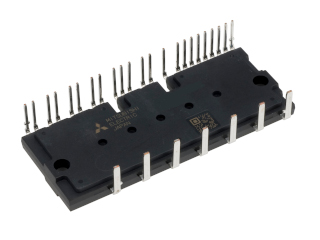

| 外观 |  |  |

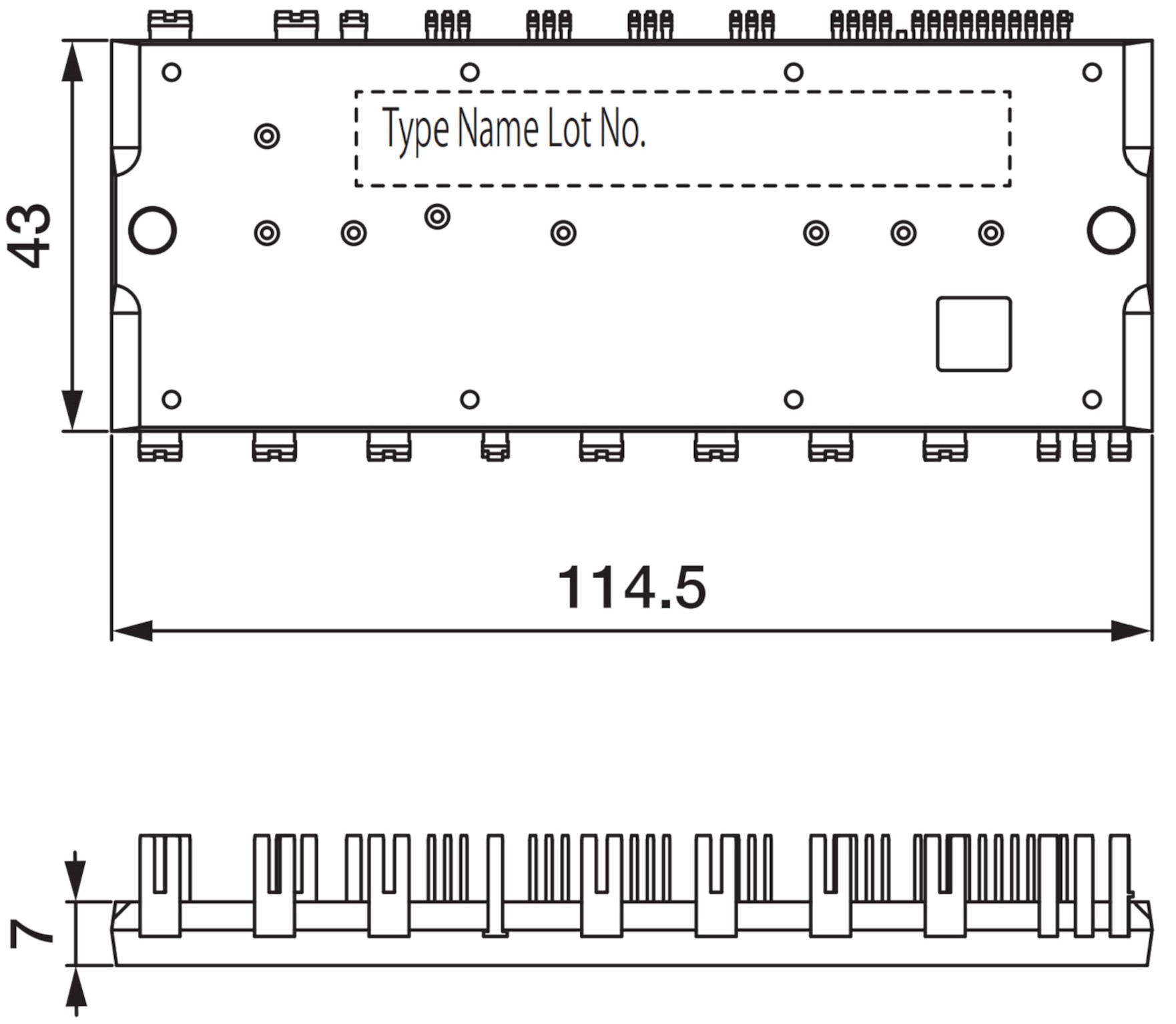

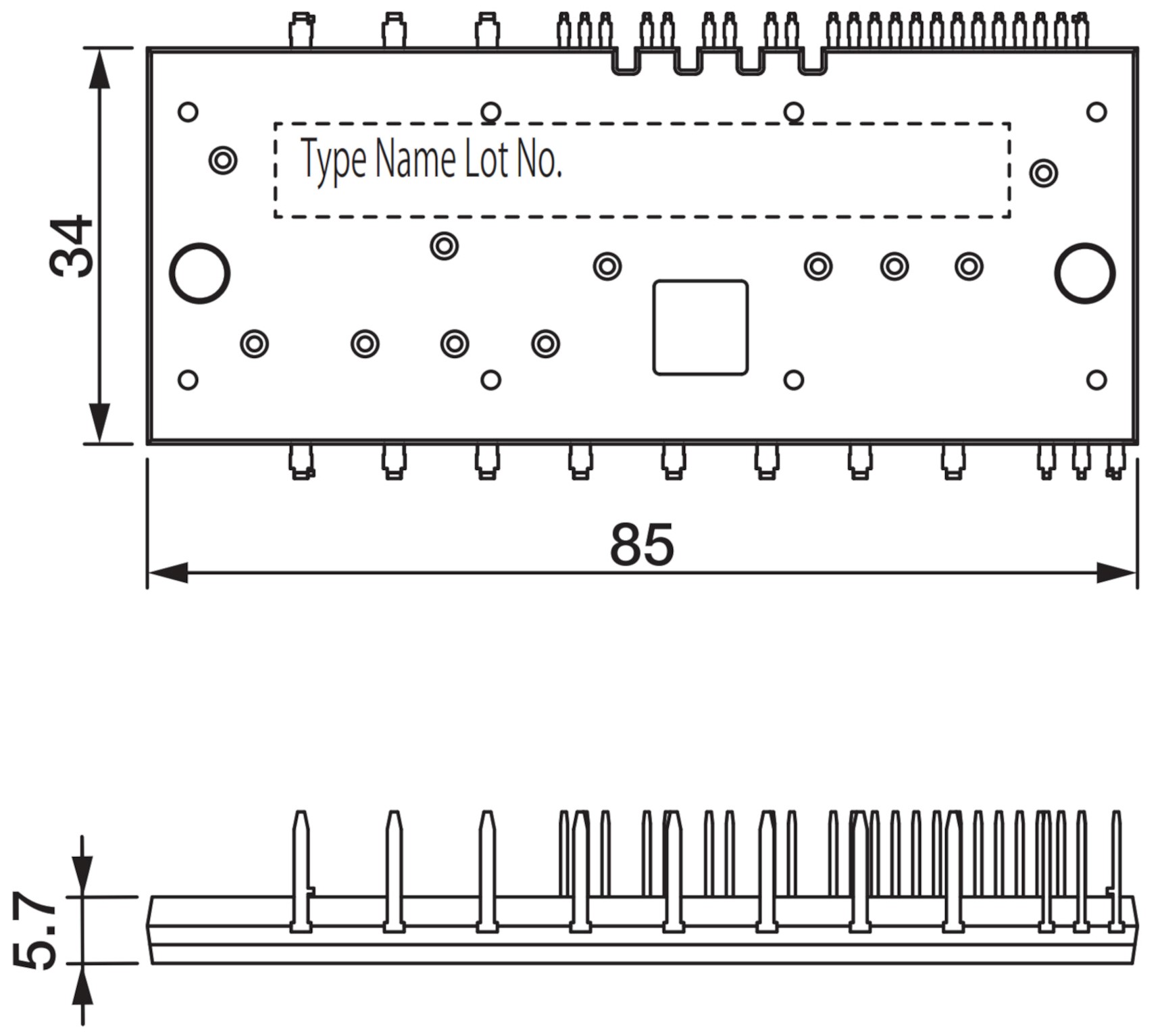

| 尺寸 | 34 x 85 (mm) | 43 x114.5 (mm) |
| 特征 | 600V/1200V通用 | 仅1200V |
文档
对应产品

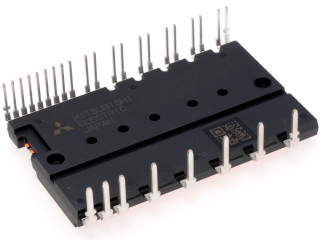

小型DIPIPM
600V/1200V通用最小封装

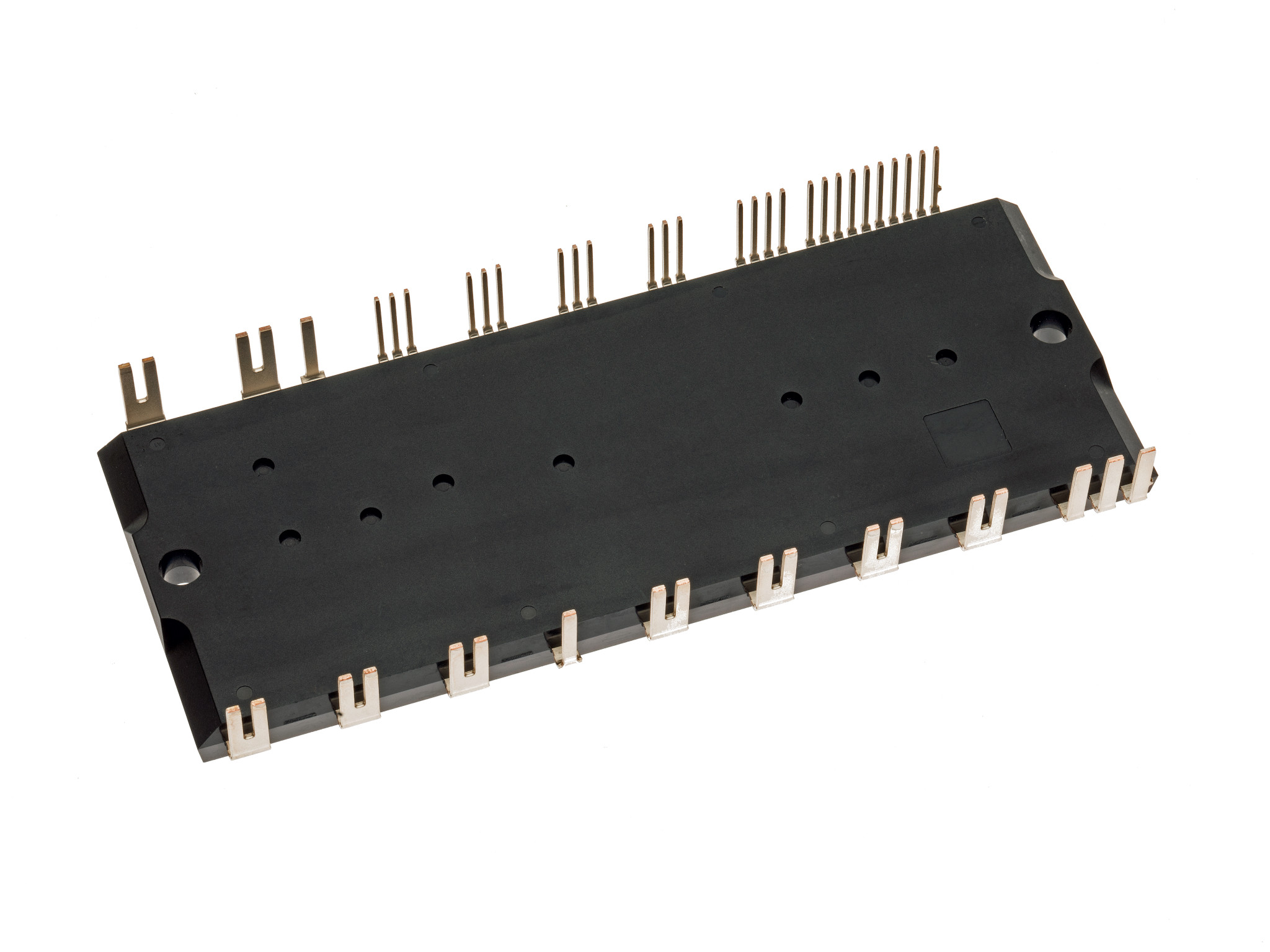

大型DIPIPM
1200V全系列
关联页面的链接
功率模块损耗仿真软件
可轻松计算功率模块损耗和温升的模拟器。
FAQ
以下为常见问题的回答。

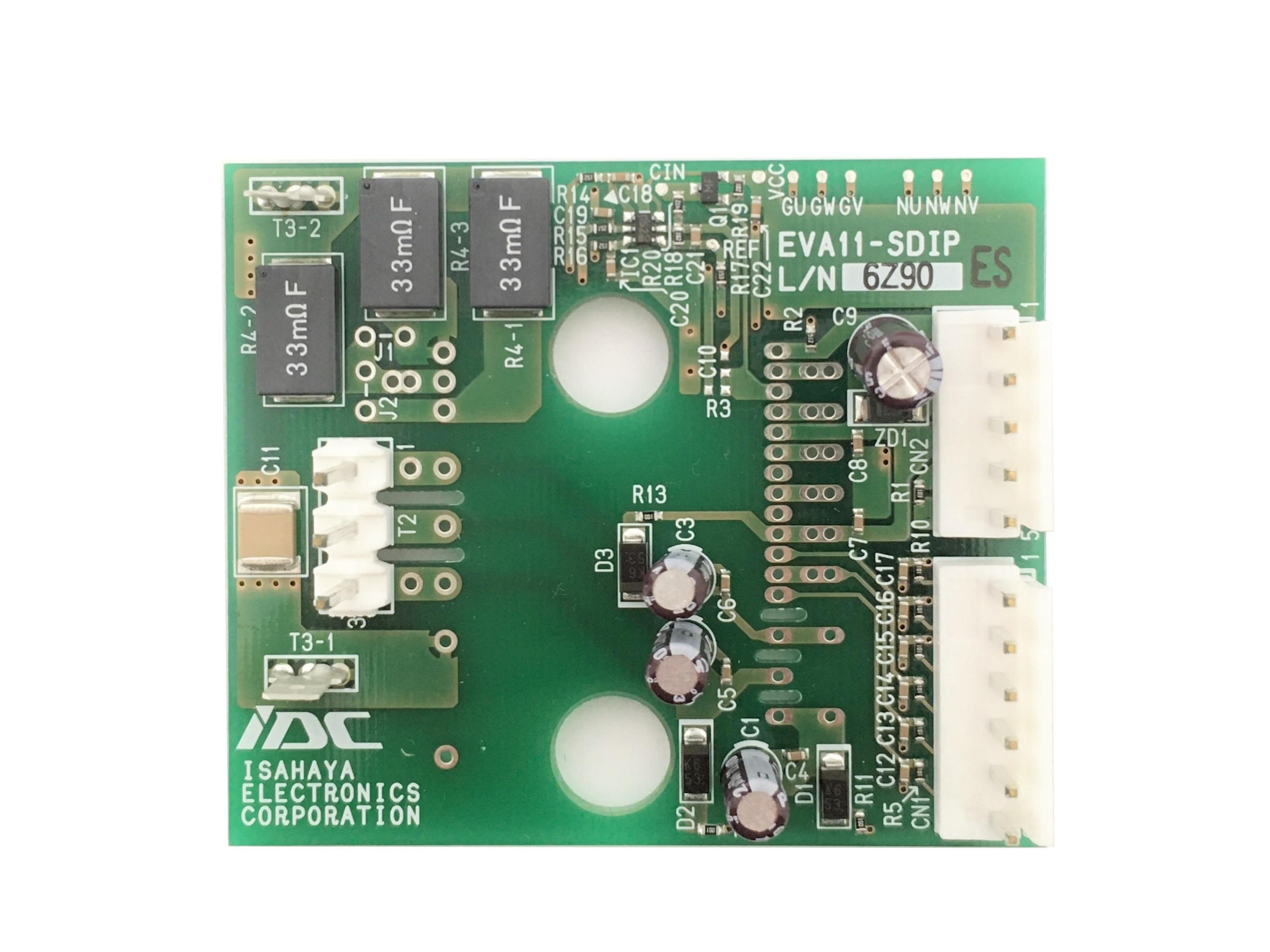

评估电路板
