Fitur produk -Konfigurasi sistem dasar-

Konfigurasi sistem dasar

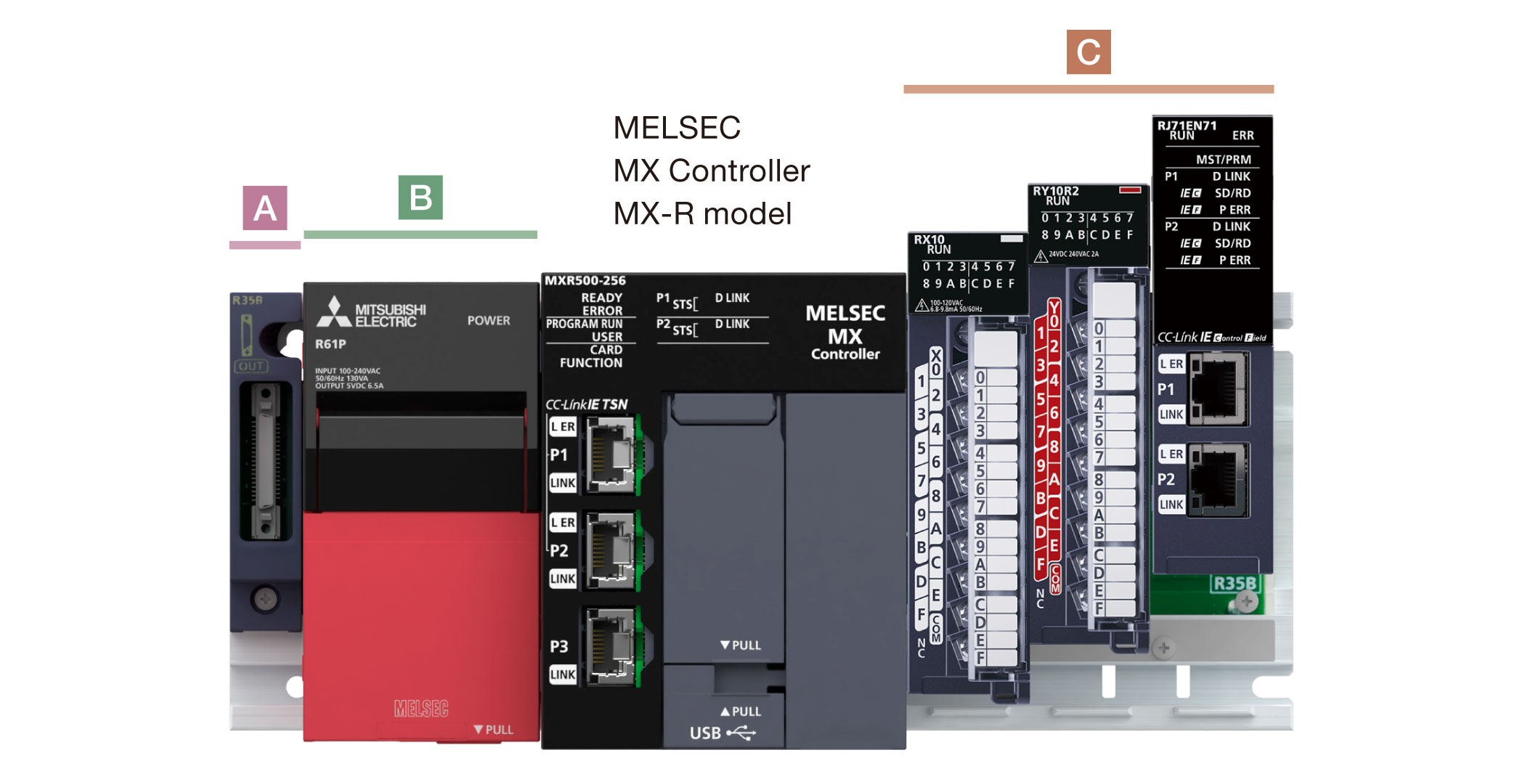

Pengendali MELSEC MX (model MX-R) dipasang pada unit dasar utama seri MELSEC iQ-R.
Produk ini dapat digunakan bersama dengan produk-produk yang tercantum dalam “Daftar perangkat yang mendukung MELSEC MX Controller (model MX-R)” di bawah ini.

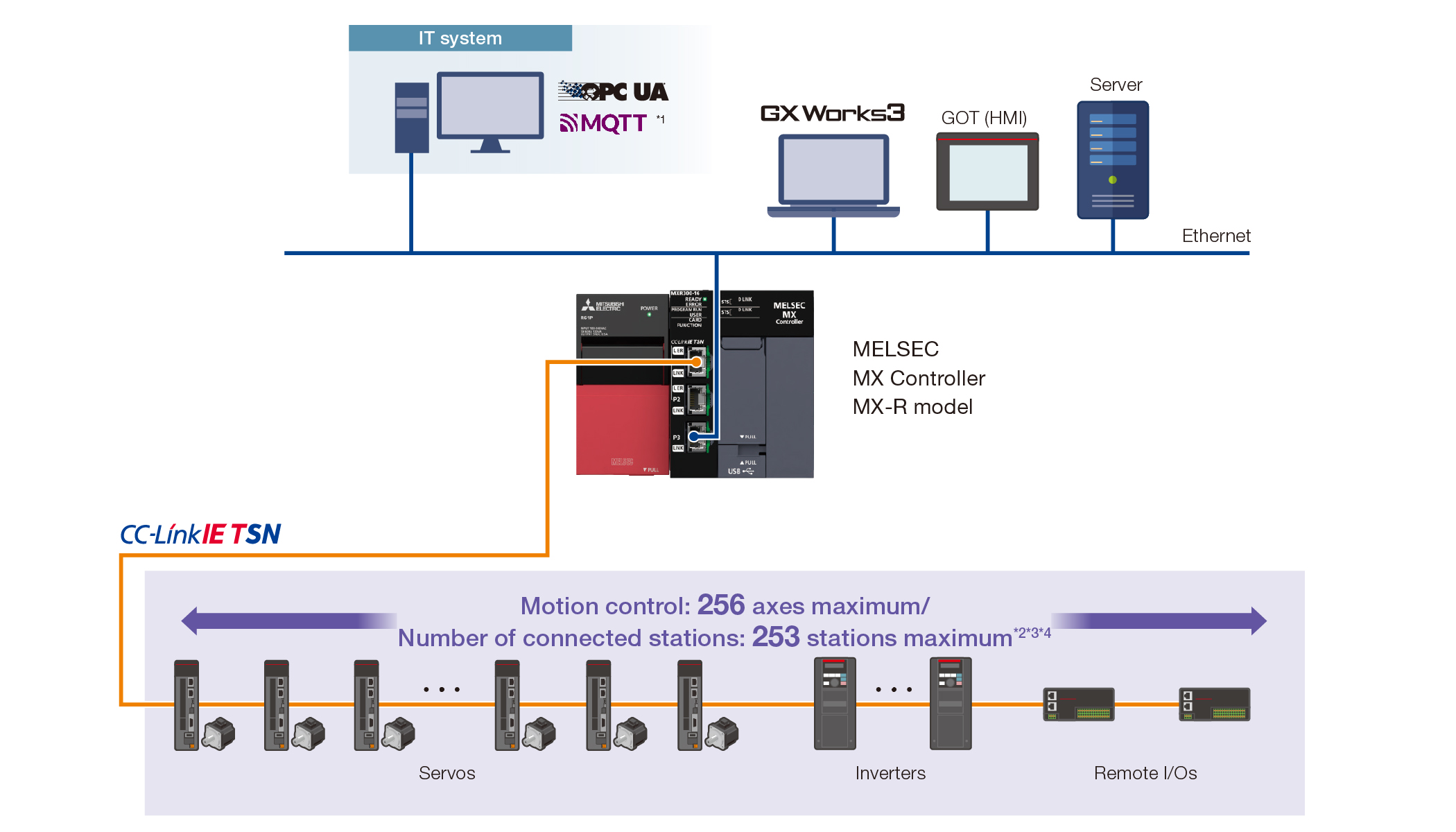

Contoh konfigurasi sistem

• *1: Dukungan di masa depan
• *2: Amplifier servo multi-sumbu dapat mengontrol beberapa sumbu dengan satu stasiun yang terpakai.
• *3: Stasiun perangkat yang mendukung koneksi ke 253 stasiun akan tersedia di masa mendatang. Untuk detailnya, lihat Buletin Teknis (FA-A-0451).
• *4: Hanya servo yang dapat melakukan pengendalian gerak.

Modules

Daftar berikut ini mencantumkan perangkat yang mendukung MELSEC MX Controller (model MX-R).

A

Base unit

Base unit

Main base		R33B , R35B , R38B , R312B
Extension base	Extension base	R65B , R68B , R612B
	Extended temperature range extension base	R610B-HT
Extension cable		RC06B , RC12B , RC30B , RC50B , RC100B

B

Power supply module

Power supply module

Power supply	R61P , R62P *1 , R63P , R64P , R69P
Redundant power supply	R63RP , R64RP , R69RP

C

Modules that support MELSEC MX Controller (MX-R model)

I/O module

AC input	RX10
	RX10-TS
	RX28
DC input	RX40C7 , RX41C4 , RX42C4
	RX40C7-TS , RX41C4-TS , RX70C4 , RX71C4 , RX72C4
DC high-speed input	RX40PC6H , RX40NC6H
	RX41C6HS , RX61C6HS
Input with diagnostic functions	RX40NC6B
Contact output	RY10R2
	RY10R2-TS
	RY18R2A
Triac output	RY20S6
Transistor output	RY40NT5P , RY41NT2P , RY42NT2P , RY40PT5P , RY41PT1P , RY42PT1P
	RY40NT5P-TS , RY41NT2P-TS , RY40PT5P-TS , RY41PT1P-TS
Transistor high-speed output	RY41NT2H , RY41PT2H
Output with diagnostic functions	RY40PT5B
I/O combined	RH42C4NT2P

Analog module

Analog-digital conversion	R60AD4 , R60ADI8 , R60ADV8
High-speed analog-digital conversion	R60ADH4
Channel isolated analog-digital conversion	R60AD8-G , R60AD16-G
Channel isolated analog input module	R60AD6-DG
Digital-analog conversion	R60DA4 , R60DAI8 , R60DAV8
High-speed digital-analog conversion	R60DAH4
Channel isolated digital-analog conversion	R60DA8-G , R60DA16-G

Temperature input module, temperature control module

Channel isolated thermocouple input	R60TD8-G
Channel isolated RTD input	R60RD8-G
Temperature control	R60TCTRT2TT2 , R60TCTRT2TT2BW , R60TCRT4 , R60TCRT4BW
	R60TCTRT2TT2-TS , R60TCRT4-TS

High-speed counter module, isolated pulse input module, flexible high-speed I/O module

High-speed counter	RD62P2 , RD62D2 , RD62P2E
Channel isolated pulse input	RD60P8-G
Flexible high-speed I/O	RD40PD01

Positioning module

Positioning	RD75P2 , RD75P4 , RD75D2 , RD75D4

Information module

Ethernet interface with built-in CC-Link IE	RJ71EN71
Serial communication	RJ71C24 , RJ71C24-R2 , RJ71C24-R4
GP-IB interface	RJ71GB91

Network module

CC-Link IE TSN	RJ71GN11-T2
	RJ71GN11-EIP
CC-Link IE Controller Network	RJ71GP21-SX
	RJ71GP21S-SX
CC-Link IE Field Network	RJ71GF11-T2
CC-Link system master/local	RJ61BT11
AnyWireASLINK master	RJ51AW12AL
DeviceNet master/slave	RJ71DN91
BACnet	RJ71BAC96

Blank cover module

Blank cover module	RG60

SD memory card

SD memory card	NZ1MEM-2GBSD , NZ1MEM-4GBSD , NZ1MEM-8GBSD , NZ1MEM-16GBSD

Battery

Battery	FX3U-32BL

• *1: MXR500-□: Hanya dapat digunakan pada unit dasar ekstensi.
  MXR300-□: Dapat digunakan pada R33B, R35B, dan unit dasar ekstensi.
