Gói ứng dụng FA iQ Monozukuri Màn hình cảm ứng công nghiệp (HMI)-GOT
Dễ dàng tạo và tùy chỉnh màn hình!
Mẫu màn hình của hệ thống ANDON được bao gồm trong gói Màn hình mẫu
Các màn hình thường được sử dụng tại các địa điểm sản xuất được cung cấp dưới dạng mẫu, chẳng hạn như màn hình trạng thái sản xuất, màn hình DANDORI* và màn hình trạng thái hoạt động. Chúng có thể được sử dụng làm màn hình để vận hành GOT tại chỗ (máy chủ Web) hoặc làm màn hình cho hiển thị ANDON. Các màn hình mẫu có thể được tùy chỉnh dễ dàng bằng cách sử dụng phần mềm thiết kế màn hình cho GOT (GT Works3).
- *DANDORI có nghĩa là thay thế công cụ sản xuất và máy móc hoặc thay đổi cài đặt khi chuyển đổi sản phẩm cần sản xuất.
Màn hình trạng thái thời gian hoạt động MỚI
Màn hình này hiển thị trạng thái thời gian hoạt động của từng dây chuyền sản xuất thông qua đèn chỉ thị ba màu. Màu sắc của các đèn thay đổi theo trạng thái thời gian hoạt động tại địa điểm sản xuất để bạn có thể kiểm tra nhanh chóng trạng thái sản xuất.

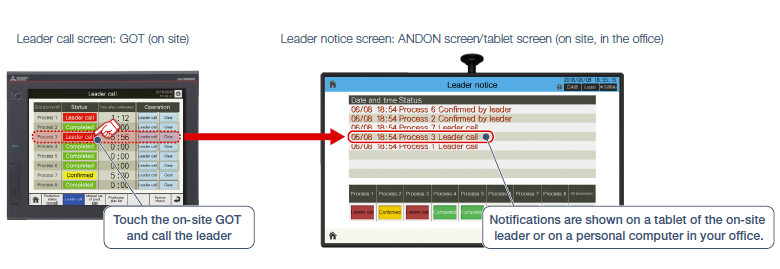

Màn hình gọi trưởng nhóm / Màn hình thông báo trưởng nhóm MỚI

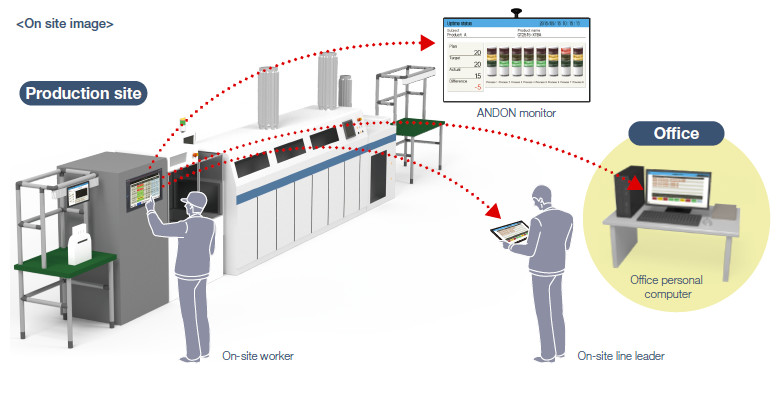

Trên màn hình này, bạn có thể gọi lãnh đạo tại địa điểm sản xuất thông qua GOT tại chỗ. Các nhân viên vận hành có thể gọi lãnh đạo/lãnh đạo bảo trì mà không cần rời khỏi địa điểm sản xuất để họ có thể thực hiện các hành động khắc phục nhanh chóng và giảm thời gian ngừng hoạt động của thiết bị.
Màn hình sử dụng trên GOT tại chỗ (máy chủ Web)

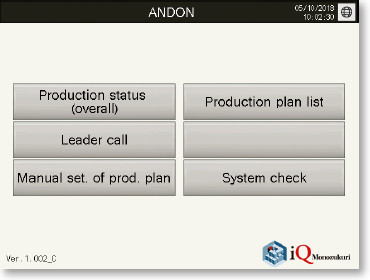

Màn hình chính
Màn hình này được sử dụng để chuyển đổi giữa các màn hình.

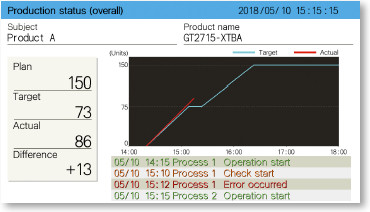

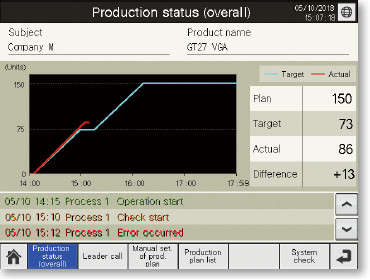

Màn hình trạng thái sản xuất (tổng thể)
Màn hình này được sử dụng để hiển thị kết quả sản xuất dưới dạng giá trị số và đồ thị (biểu đồ tiến độ). Ngoài ra, các sự kiện và trạng thái xảy ra báo động cũng được liệt kê.

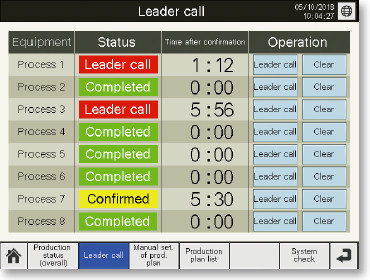

Màn hình gọi trưởng nhóm MỚI
Từ GOT tại chỗ (máy chủ Web), bạn có thể gọi lãnh đạo cho từng quy trình và xác nhận điều
kiện phản hồi trên màn hình này.
Để biết thêm chi
tiết, vui lòng xem tại đây.

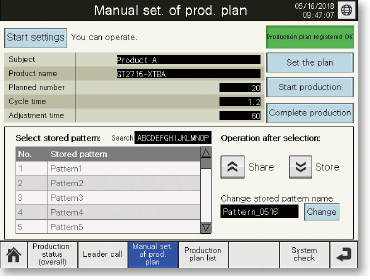

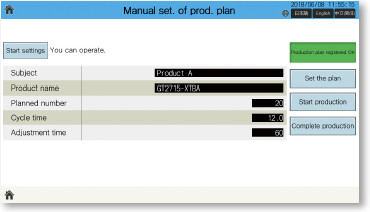

Màn hình cài đặt thủ công kế hoạch sản xuất MỚI
Màn hình này dùng để thiết lập kế hoạch sản xuất từ GOT (máy chủ Web). Bạn có thể nhập kế
hoạch sản xuất cho từng sản phẩm.
Để biết thêm chi tiết,
vui lòng xem tại đây.

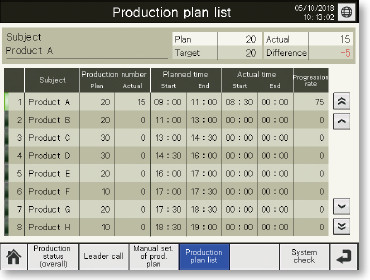

Màn hình danh sách kế hoạch sản xuất MỚI
Màn hình này sẽ hiển thị dữ liệu thu được từ Nhà xuất bản Nội dung hoặc Cơ sở dữ liệu ANDON dưới dạng danh sách. Hiển thị chi tiết tên kế hoạch sản xuất, số lượng sản xuất, thời gian thực tế và tỷ lệ tiến độ.

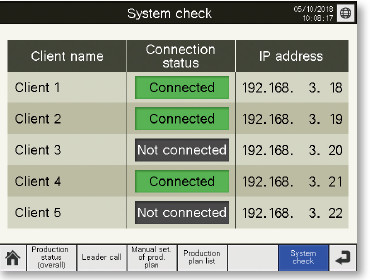

Màn hình kiểm tra hệ thống
Màn hình này được sử dụng để kiểm tra trạng thái kết nối giữa GOT (máy chủ Web) và khách hàng (thiết bị hiển thị).
Màn hình mẫu cho ANDON

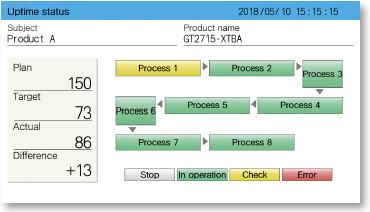

Màn hình trạng thái hoạt động
Màn hình này hiển thị kết quả sản xuất của dây chuyền sản xuất đang hoạt động dưới dạng giá trị số, và cũng hiển thị trạng thái của các quy trình khác nhau bằng các màu sắc khác nhau.

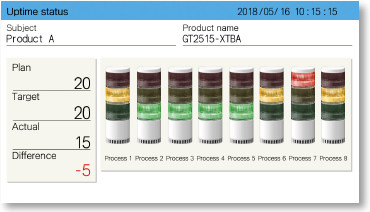

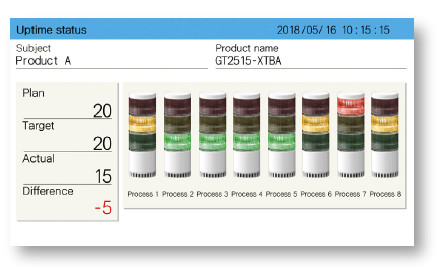

Màn hình trạng thái thời gian hoạt động MỚI
Màn hình này được sử dụng để hiển thị trạng thái thời gian hoạt động của dây chuyền sản xuất. Hiển thị trạng thái từng quy trình qua đèn.
Màn hình trạng thái sản xuất (tổng thể)
Màn hình này hiển thị số lượng mục tiêu và kết quả sản xuất một cách đồ họa trong biểu đồ
tiến độ, có thể được sử dụng để kiểm tra tiến độ và sự chậm trễ trong sản xuất. Các sự kiện và trạng thái
xảy ra báo động có thể được kiểm tra trên cùng một màn hình.
Để biết thêm chi tiết, vui
lòng xem tại đây.

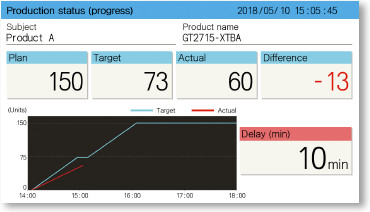

Màn hình trạng thái sản xuất (tiến độ)
Ngoài các đồ thị trong biểu đồ tiến độ, màn hình này hiển thị thời gian vượt tiến độ hoặc sự chậm trễ dưới dạng giá trị số. Mặc dù khu vực hiện trường lớn, các giá trị số được hiển thị lớn để có thể nhìn thấy từ xa.

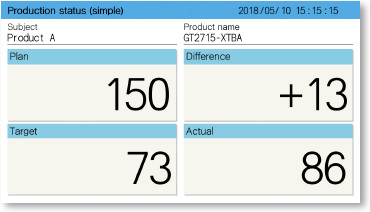

Màn hình trạng thái sản xuất (đơn giản)
Giống như màn hình ANDON chung, màn hình này chỉ hiển thị trạng thái sản xuất dưới dạng giá trị số. Các giá trị số được phóng to để tăng cường khả năng nhìn thấy trạng thái sản xuất.

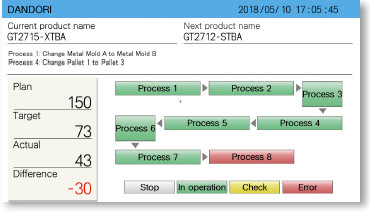

Màn hình DANDORI
Màn hình này hiển thị các thông điệp cần thiết cho DANDORI và tên sản phẩm trước và sau DANDORI.

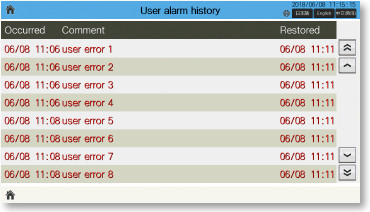

Màn hình lịch sử báo động của người dùng
Màn hình này được sử dụng để hiển thị lịch sử báo động của người dùng trên một khách hàng (thiết bị hiển thị). Hiển thị danh sách các báo động (như lỗi của thiết bị trong quá trình hoạt động) xảy ra trong dây chuyền sản xuất.

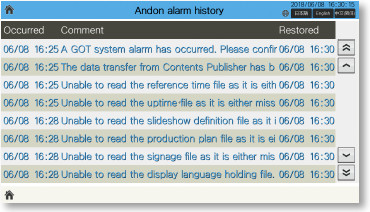

Màn hình lịch sử báo động ANDON
Màn hình này được sử dụng để hiển thị lịch sử báo động ANDON trên một thiết bị khách (màn hình hiển thị). Hiển thị danh sách các báo động đã xảy ra trong chức năng ANDON.

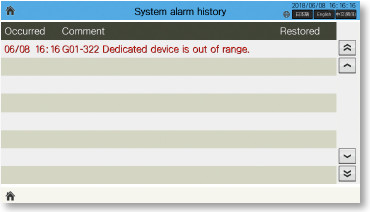

Màn hình lịch sử báo động hệ thống
Màn hình này được sử dụng để hiển thị lịch sử báo động hệ thống trên một thiết bị khách (màn hình hiển thị) cho các báo động đã xảy ra trong GOT (máy chủ Web). Hiển thị danh sách các báo động hệ thống đã xảy ra trong GOT (máy chủ Web).

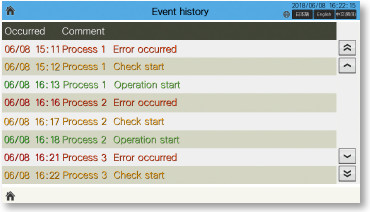

Màn hình lịch sử sự kiện
Màn hình này hiển thị danh sách các sự kiện (như khởi động và dừng hoạt động của thiết bị) đã xảy ra trong dây chuyền sản xuất.

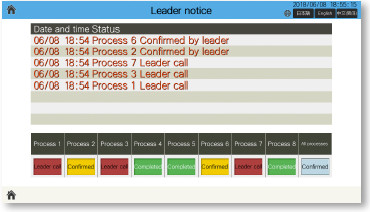

Màn hình thông báo cho trưởng nhóm MỚI
Màn hình này được sử dụng để hiển thị trạng thái gọi của lãnh đạo trên một thiết bị khách
(màn hình hiển thị).
Để biết thêm chi
tiết, vui lòng xem tại đây.
Màn hình thiết lập thủ công kế hoạch sản xuất MỚI
Màn hình vận hành để cài đặt thủ công kế hoạch sản xuất từ một thiết bị khách (máy tính bảng).

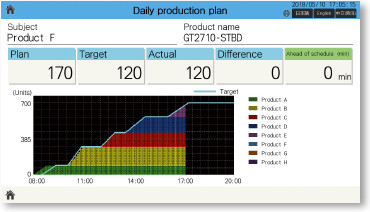

Màn hình kế hoạch sản xuất hàng ngày MỚI
Màn hình này hiển thị kế hoạch sản xuất và kết quả sản xuất của nhiều sản phẩm dưới dạng
giá trị số và trong biểu đồ tiến độ.
Để biết thêm chi tiết,
vui lòng xem tại đây.

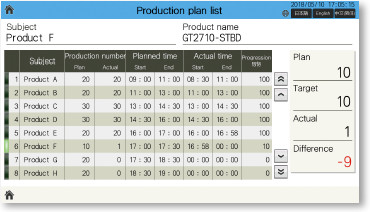

Màn hình danh sách kế hoạch sản xuất MỚI
Màn hình này hiển thị trạng thái của kế hoạch sản xuất trong ngày. Hiển thị chi tiết về
tên kế hoạch sản xuất, số lượng sản xuất, thời gian thực tế và tỷ lệ tiến độ.
Để biết thêm chi tiết,
vui lòng xem tại đây.

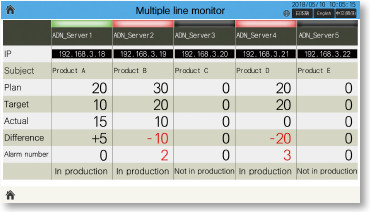

Màn hình giám sát nhiều dòng MỚI
Màn hình này hiển thị trạng thái sản xuất của GOT (máy chủ Web) được gán cho một địa chỉ
IP từ cơ sở dữ liệu ANDON (ANDON DB).
Để biết thêm chi tiết,
vui lòng xem tại đây.

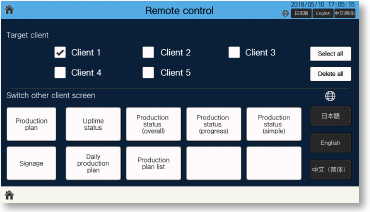

Màn hình điều khiển từ xa
Màn hình này được sử dụng để chuyển đổi giữa các màn hình khách khác (màn hình hiển thị)
bằng điều khiển từ xa. Chọn một thiết bị khách (màn hình hiển thị) và chuyển đổi màn hình hiển thị hoặc
ngôn ngữ hiển thị.
Để biết thêm chi tiết, vui
lòng xem tại đây.

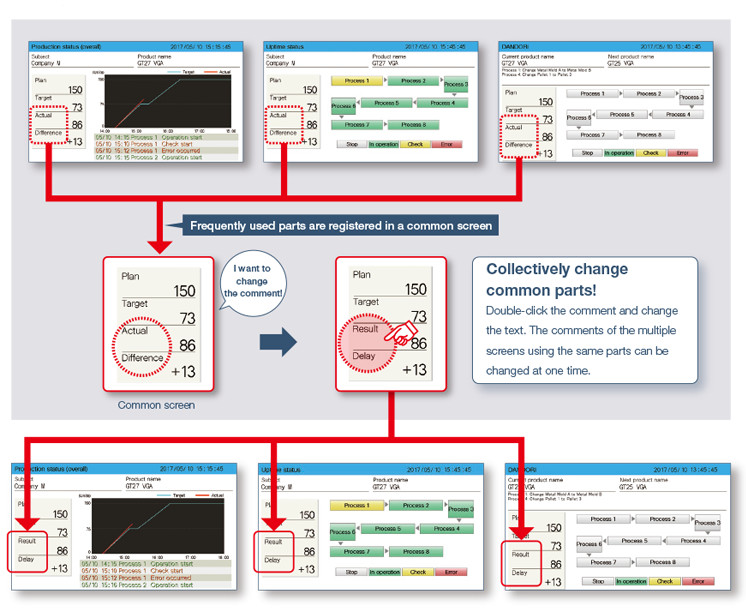

Dễ dàng thay đổi các màn hình mẫu một cách tập trung! Màn hình mẫu/GT Works3
Trong các màn hình mẫu, các phần được sử dụng trong nhiều màn hình được đăng ký như các phần chung để thông tin hiển thị có thể được thay đổi tập thể.

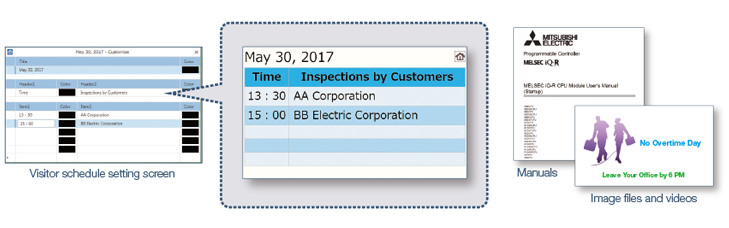

Cài đặt hiển thị dễ dàng cho các màn hình biển hiệu! (bảng thông báo và các loại khác) Nhà xuất bản nội dung
Bằng cách hiển thị lịch trình khách tham quan, thông báo và thông báo bảo trì thiết bị trên các màn hình biển hiệu (bảng thông báo và các màn hình khác), thông tin có thể được cung cấp kịp thời. Thông tin được hiển thị được thiết lập bằng cách sử dụng Công cụ Xuất bản Nội dung*.
- *Công cụ Xuất bản Nội dung là một công cụ để cấu hình hệ thống ANDON, cho phép dễ dàng cập nhật lịch trình và thông tin trên bảng thông báo mà không cần kiến thức kỹ thuật về lập trình.
