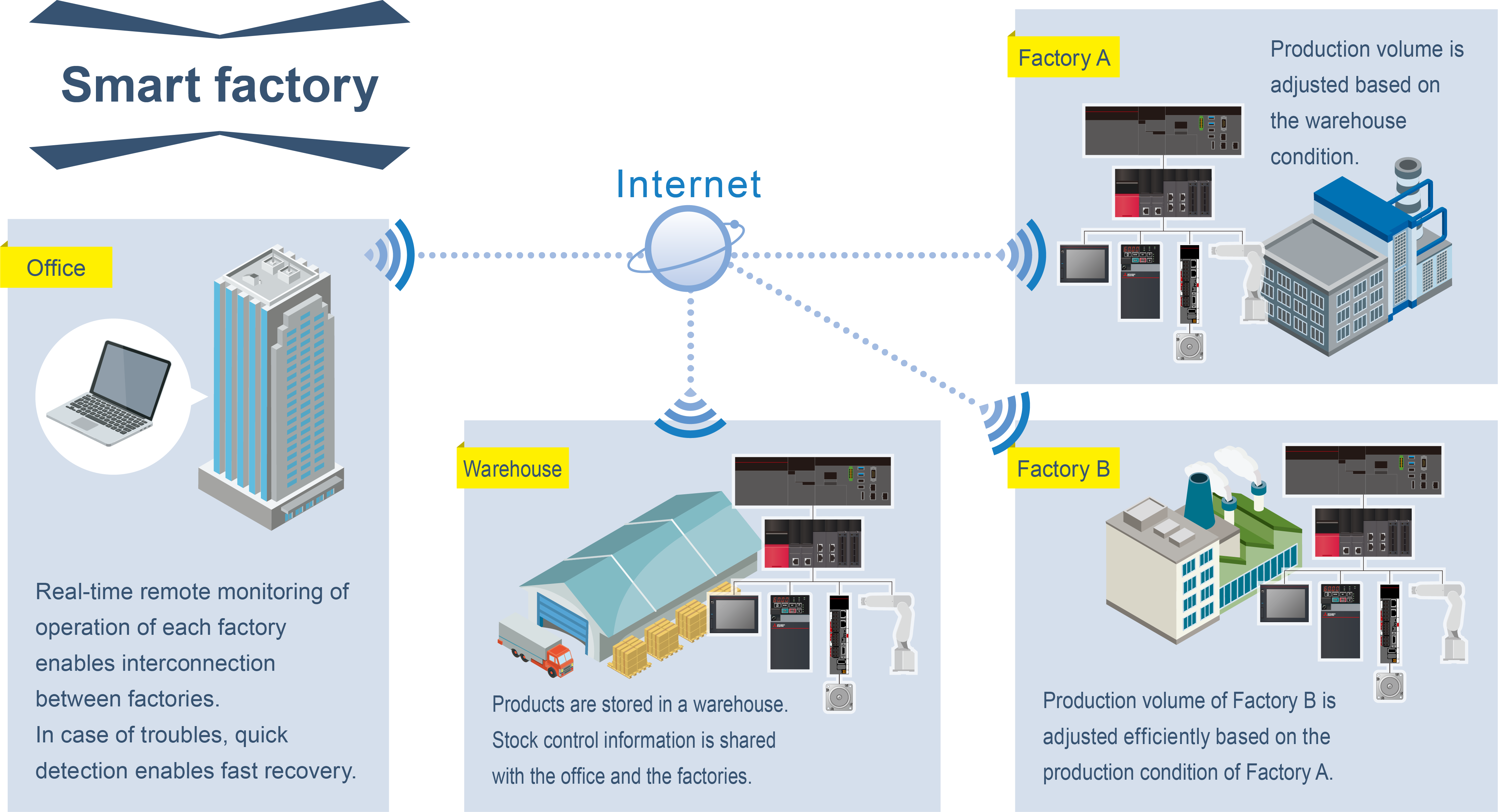

Menuju pabrik pintar
Mendukung berbagai jaringan memungkinkan desain sistem yang fleksibel.

Beban kerja yang lebih sedikit diperlukan untuk konstruksi sistem E800E800-EE800-SCE

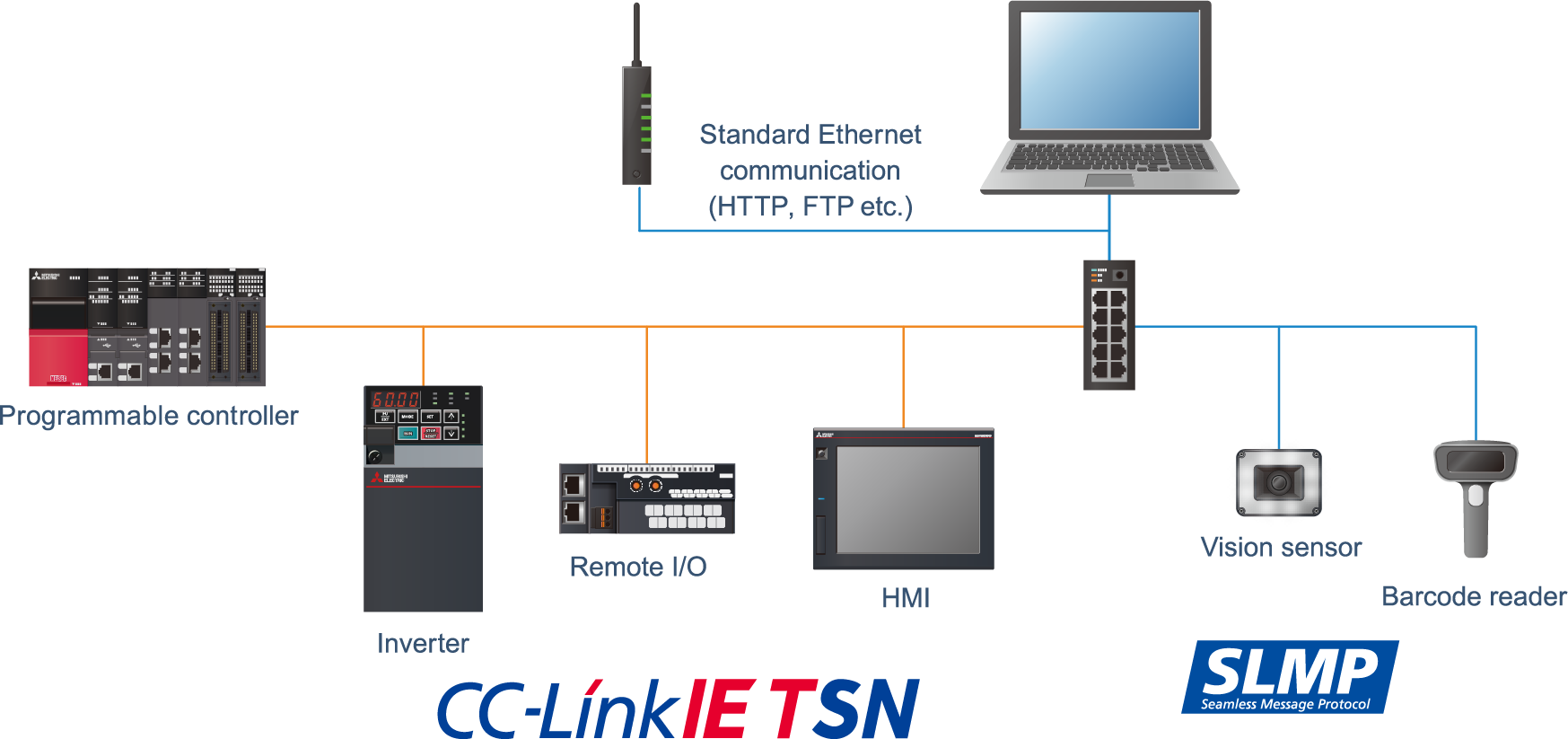

CC-Link IE TSN didukung sebagai standar

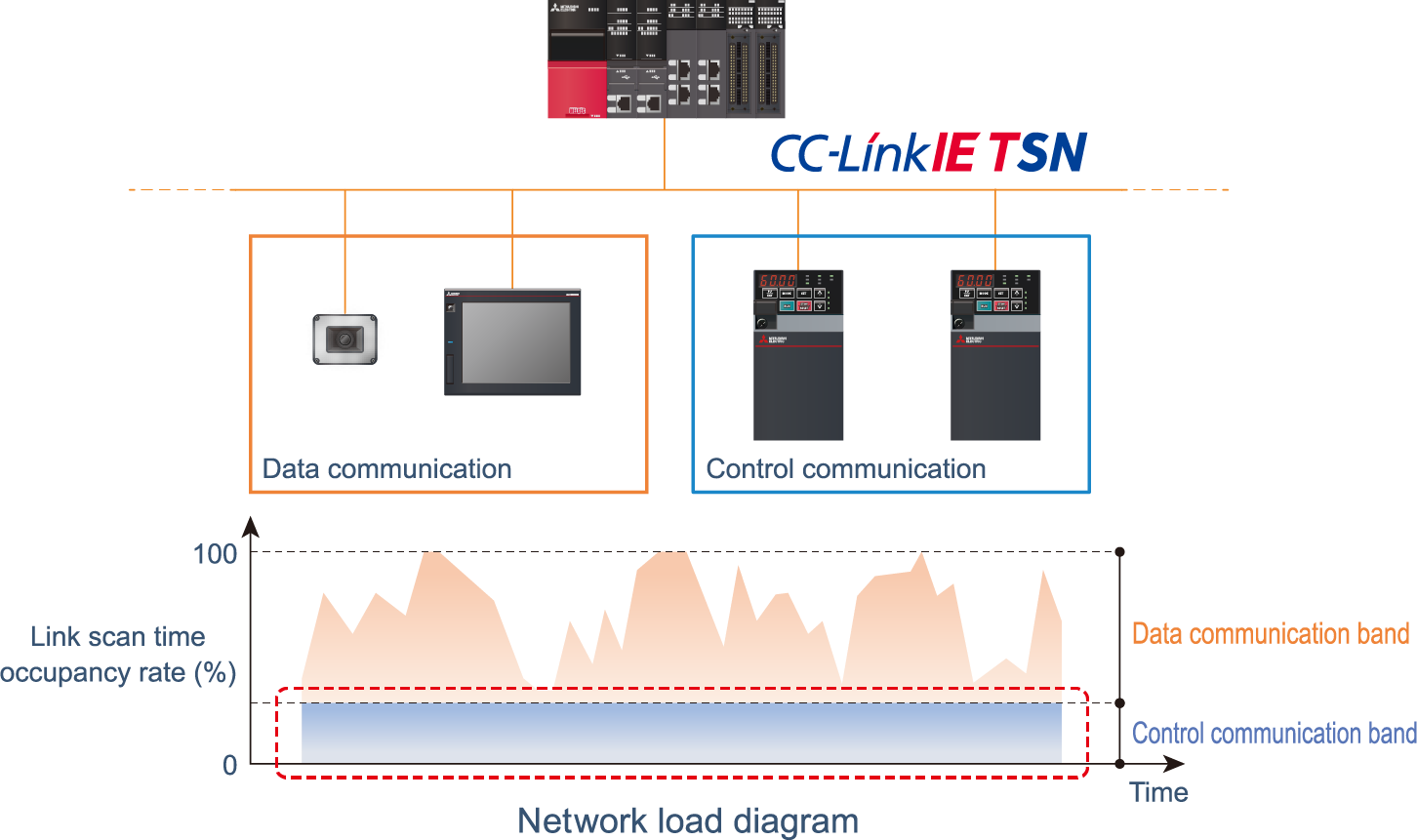

- Kinerja deterministik komunikasi siklik tetap terjaga bahkan saat dicampur dengan data informasi yang lebih lambat (non-real-time). Hal ini memungkinkan perangkat komunikasi TCP/IP digunakan tanpa memengaruhi kontrol keseluruhan.
- Profil perangkat jaringan tersedia untuk memfasilitasi konstruksi jaringan.


- Perangkat non-FA yang mendukung komunikasi SLMP dan TCP/IP juga dapat terhubung ke jaringan. Inverter dapat terhubung ke berbagai perangkat, sehingga memungkinkan penggunaan dengan perangkat serbaguna.

Kompatibilitas dengan jaringan global E800E800-EE800-SCE
Multi-protokol
Tersedia model inverter yang mendukung protokol jaringan Ethernet industri global utama.
Inverter FR-E800 mendukung berbagai jaringan terbuka tanpa menggunakan opsi apa pun, yang memungkinkan penggunaan inverter pada jaringan yang ada dan memastikan kompatibilitas dengan berbagai sistem. Pengguna dapat memilih grup protokol yang sesuai untuk sistem yang dimaksud. Dimungkinkan untuk beralih di antara protokol hanya dengan mengatur parameter. (Protokol yang didukung berbeda-beda, tergantung pada modelnya.)
Protokol yang didukung
Model | CC-Link IE TSN (100Mbps)*1 |
CC-Link IE Field Network Basic |
MODBUS®/TCP | PROFINET | EtherNet/IP | BACnet/IP | EtherCAT |
---|---|---|---|---|---|---|---|
FR-E800[]EPA | ● | ● | ● | ─ | ● | ● | ─ |
FR-E800[]EPB | ● | ● | ● | ● | ─ | ─ | ─ |
FR-E800[]EPC | ─ | ─ | ─ | ─ | ─ | ─ | ● |
*11 Gbps bersifat opsional (akan didukung).
●: Didukung
Mendukung berbagai topologi E800E800-EE800-SCE
Dua port Ethernet
Dua port Ethernet disediakan sebagai standar, memungkinkan koneksi fleksibel dalam topologi saluran tanpa menggunakan hub switching.
Jaringan yang kompleks dapat dibuat hanya dengan menghubungkan perangkat dengan kabel ke port yang kosong.
Jaringan tersebut bahkan dapat mengakomodasi perubahan spesifikasi perangkat.

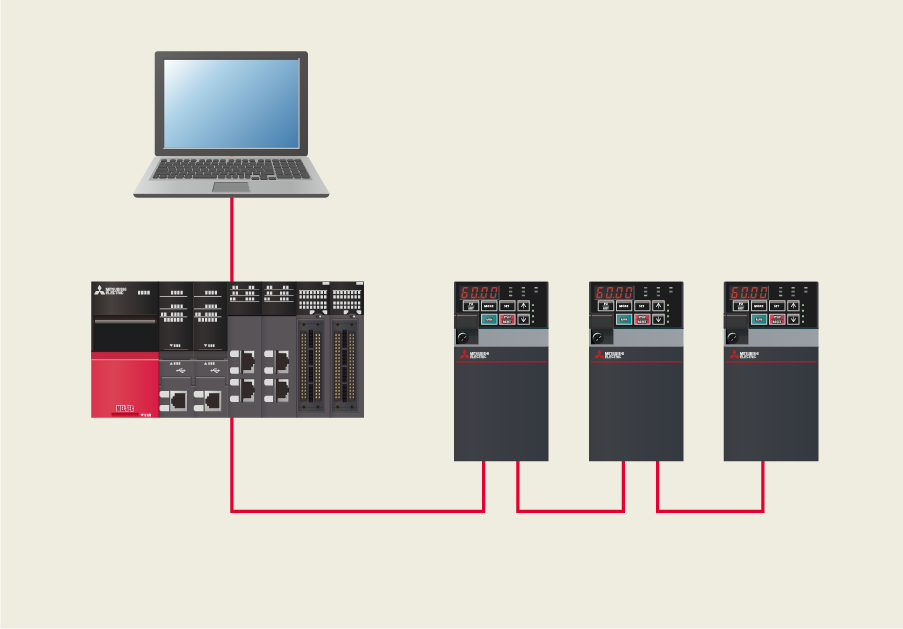

Topologi garis
Panjang kabel total dapat diminimalkan untuk sistem yang besar atau ekstensif.
Menghilangkan hub switching memungkinkan pemasangan inverter yang lebih fleksibel bahkan di ruang yang sempit.

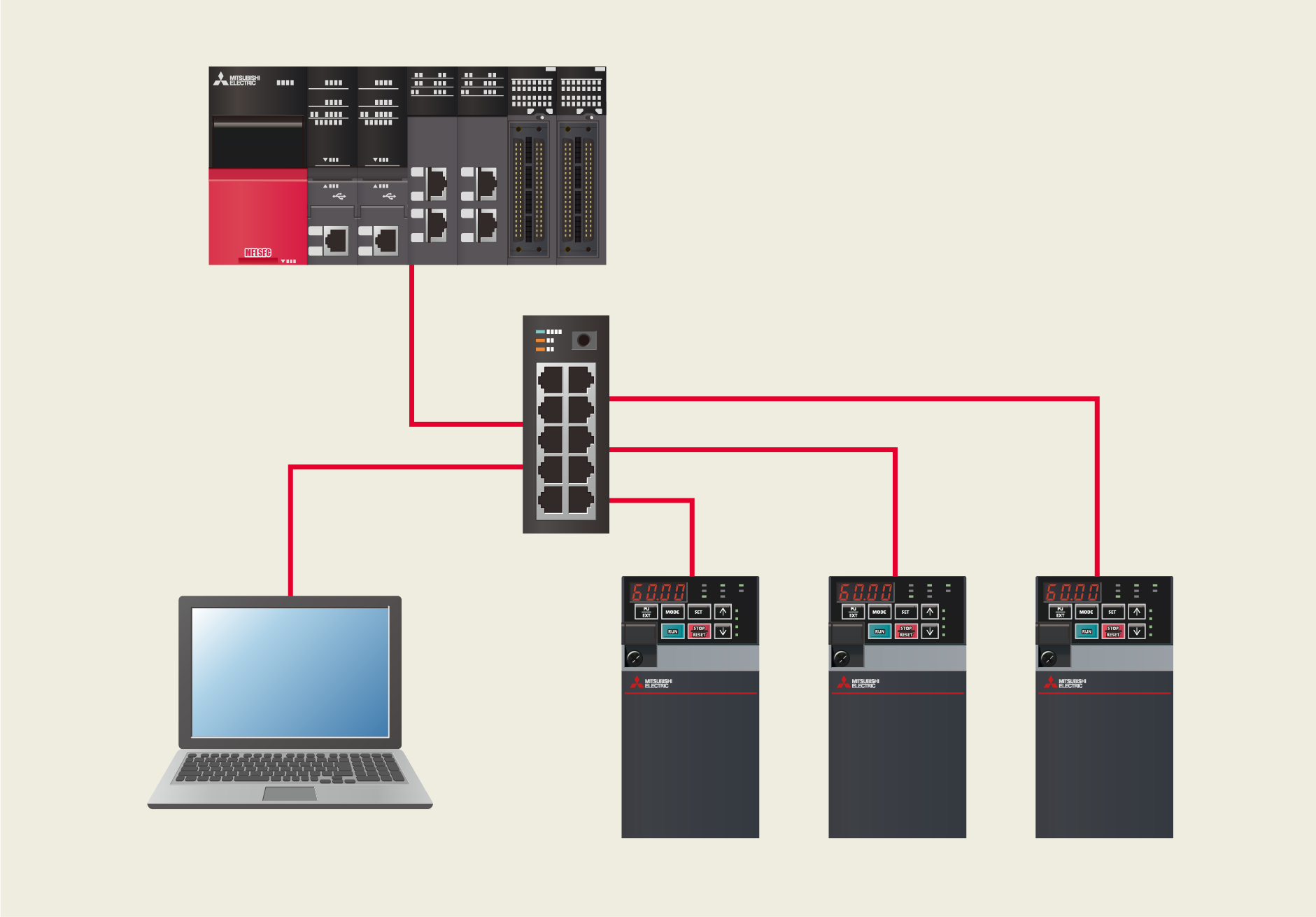

Topologi bintang
Kesalahan pada satu perangkat tidak memengaruhi perangkat lain. Pemulihan cepat dapat dilakukan saat terjadi kesalahan karena mudah untuk mengetahui perangkat mana yang rusak.

Memungkinkan pembangunan sistem sinkron skala kecil dari inverter E800E800-EE800-SCE

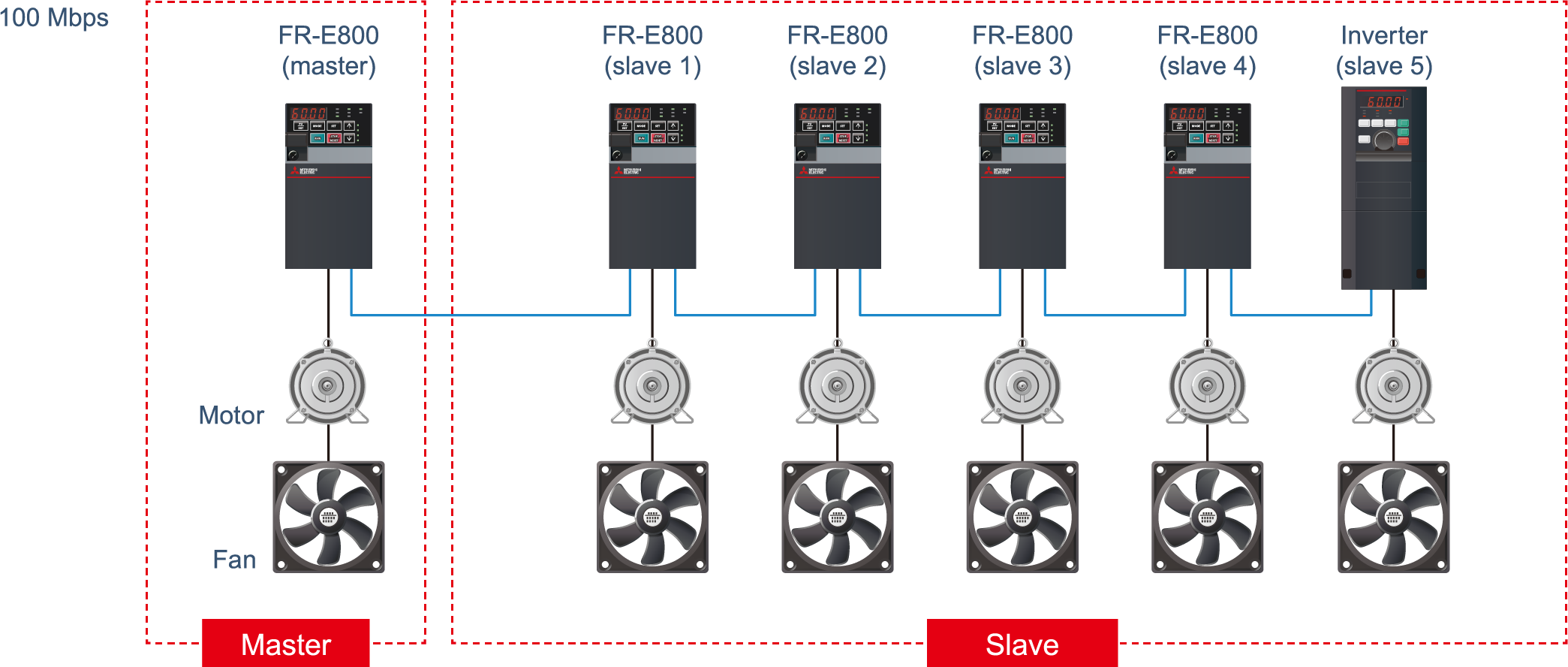

Fungsi penghubung inverter ke inverter
Komunikasi antara beberapa inverter dilakukan melalui perangkat I/O dan transmisi register khusus dari fungsi PLC. Sistem berskala kecil dapat dibuat dengan menghubungkan beberapa inverter melalui Ethernet. (Inverter FR-A800-E atau inverter FR-F800-E dapat dicampur dalam sistem.)

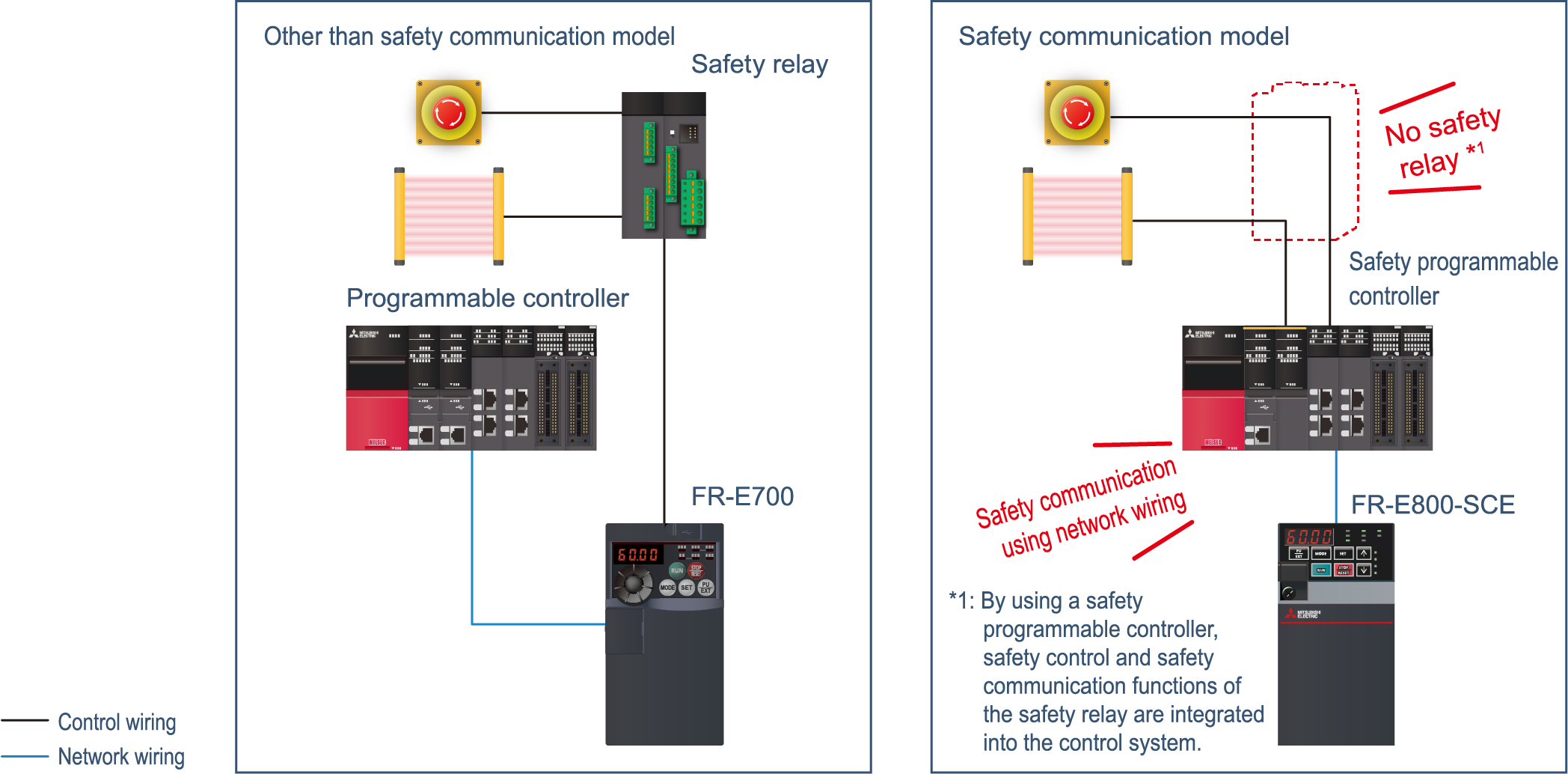

Konfigurasi sederhana dengan lebih sedikit kabel menggunakan model komunikasi keselamatan E800E800-EE800-SCE
Model komunikasi keselamatan
Model komunikasi keselamatan mendukung protokol komunikasi keselamatan berbasis Ethernet yang disertifikasi sesuai dengan standar internasional.
Sistem kontrol keselamatan pada jaringan yang ada dapat dengan mudah ditingkatkan dengan biaya yang lebih rendah.
Model | CC-Link IE TSN Safety communication function |
PROFIsafe | CIP Safety | FSoE (Safety over EtherCAT) |
---|---|---|---|---|
FR-E800-[]SCEPA | ● | ─ | ● | ─ |
FR-E800-[]SCEPB | ● | ● | ─ | ─ |
FR-E800-[]SCEPC | ─ | ─ | ─ | ◯ |
● : Didukung ◯ : Akan segera didukung

Tindakan keamanan E800E800-EE800-SCE

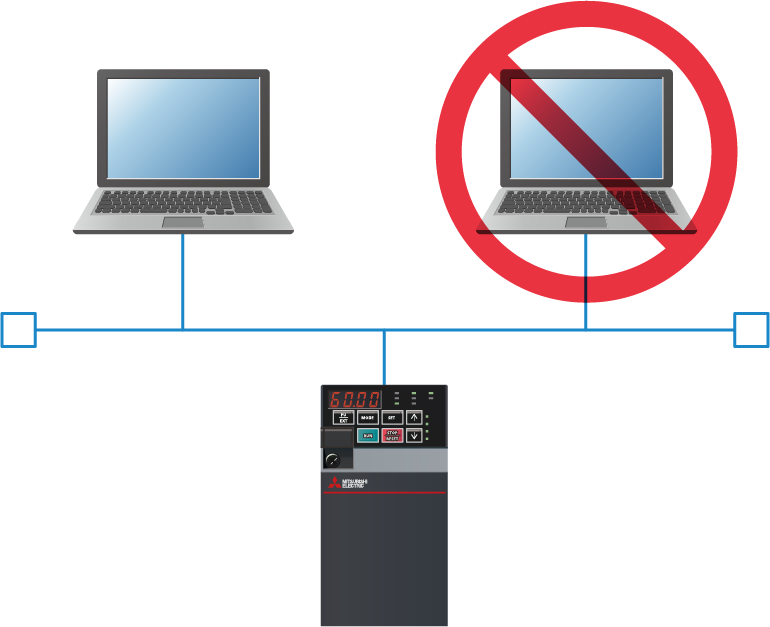

Fungsi penyaringan IP (Ethernet)
Tetapkan rentang alamat IP untuk perangkat jaringan yang dapat dihubungkan guna membatasi perangkat yang dapat dihubungkan.
Fungsi penyaringan IP (Ethernet) merupakan sarana untuk mencegah akses yang tidak diinginkan dari perangkat eksternal, tetapi tidak mencegahnya sepenuhnya.

Pemilihan sumber perintah Ethernet
Perangkat yang dapat mengendalikan inverter dapat dibatasi dengan mengatur rentang alamat IP perangkat jaringan yang digunakan untuk mengoperasikannya.

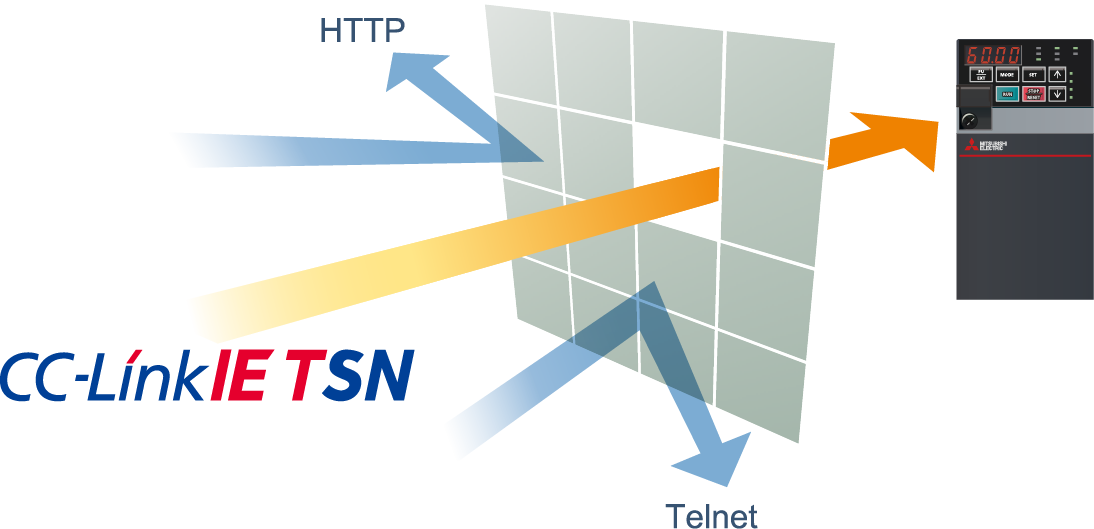

Pemilihan fungsi Ethernet
Soket komunikasi dibuat hanya untuk aplikasi tertentu guna mencegah akses yang tidak diinginkan.
Soket komunikasi adalah antarmuka untuk mengirim dan menerima data pada port tertentu.
