Mengurangi waktu rekayasa

Pemilihan perangkat cepat

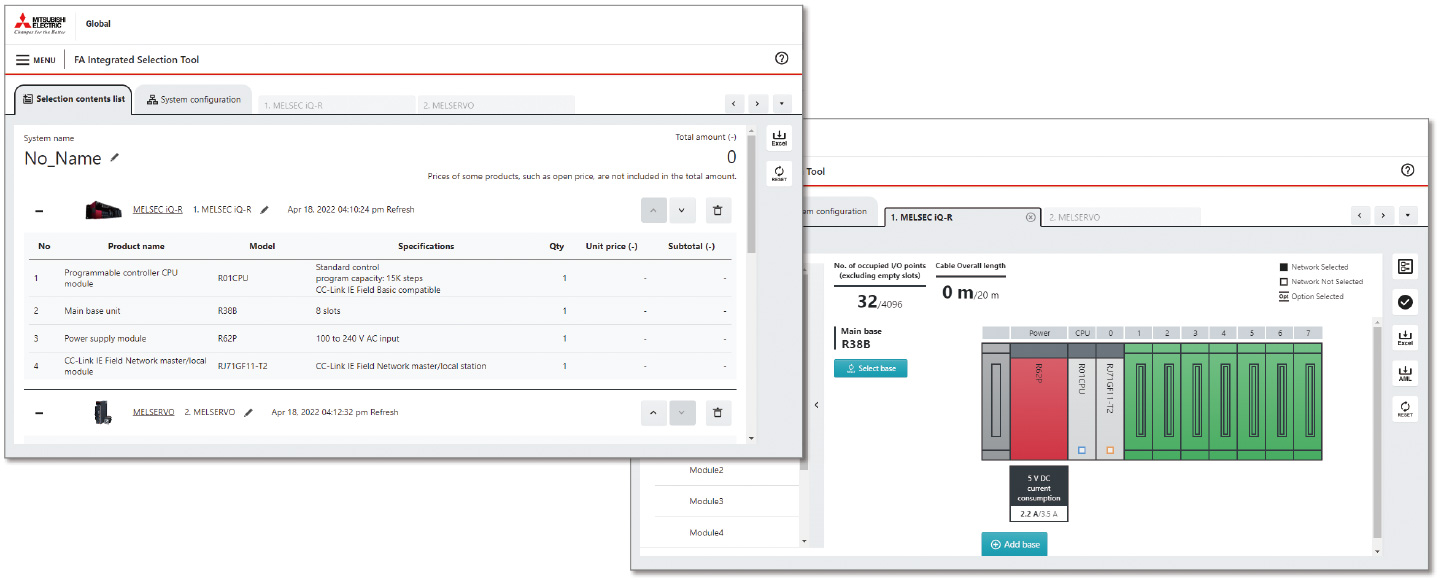

Dengan FA Integrated Selection Tool, dapat dilakukan pengecekan kombinasi produk tanpa harus merujuk ke manual. "Hasil pemilihan" yang nyaman saat meminta penawaran pembelian juga dapat dibuat. Alat ini tersedia di browser dari situs web Mitsubishi Electric FA Global.

Poin1Secara signifikan mengurangi waktu untuk memilih perangkat dan kombinasi

  • Kombinasi modul dan opsi yang dipilih dapat disimulasikan. Batasan seperti konsumsi arus dan jumlah modul yang dapat dipasang juga dapat diperiksa
  • Nama produk, model, dan jumlah yang dipilih diekspor dalam format Excel®. Daftar tersebut dapat dicetak untuk pertimbangan pembelian

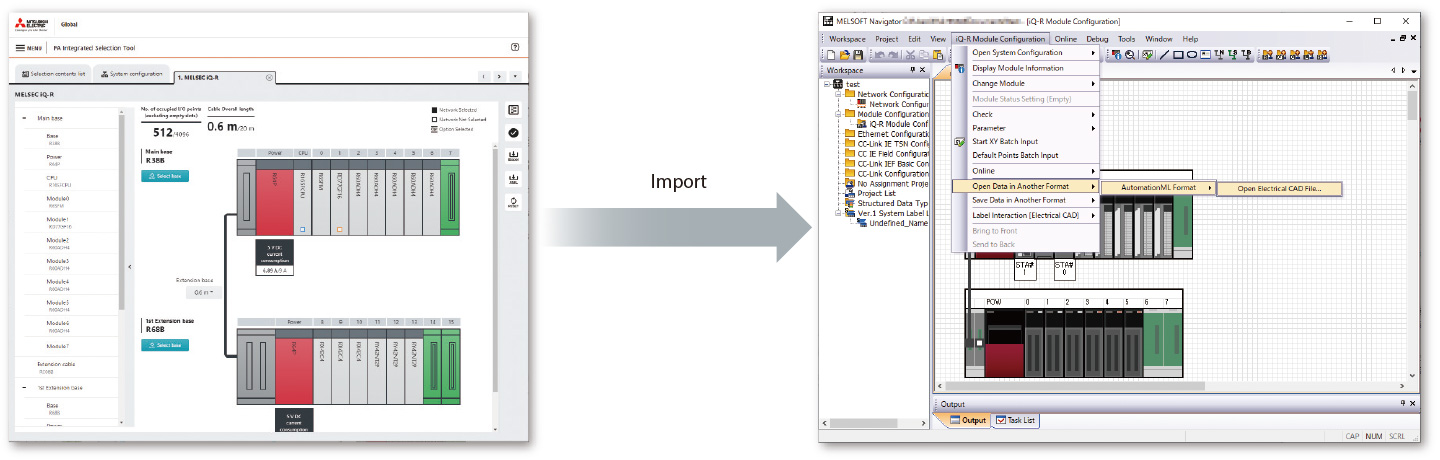

  • Hasil pemilihan dapat diekspor dalam format AutomationML dan diimpor ke perangkat lunak rekayasa MELSOFT Navigator
  • Dapat dengan cepat berpindah ke fase desain berdasarkan hasil pemilihan yang diimpor

Arsitektur pemrograman point and click sederhana

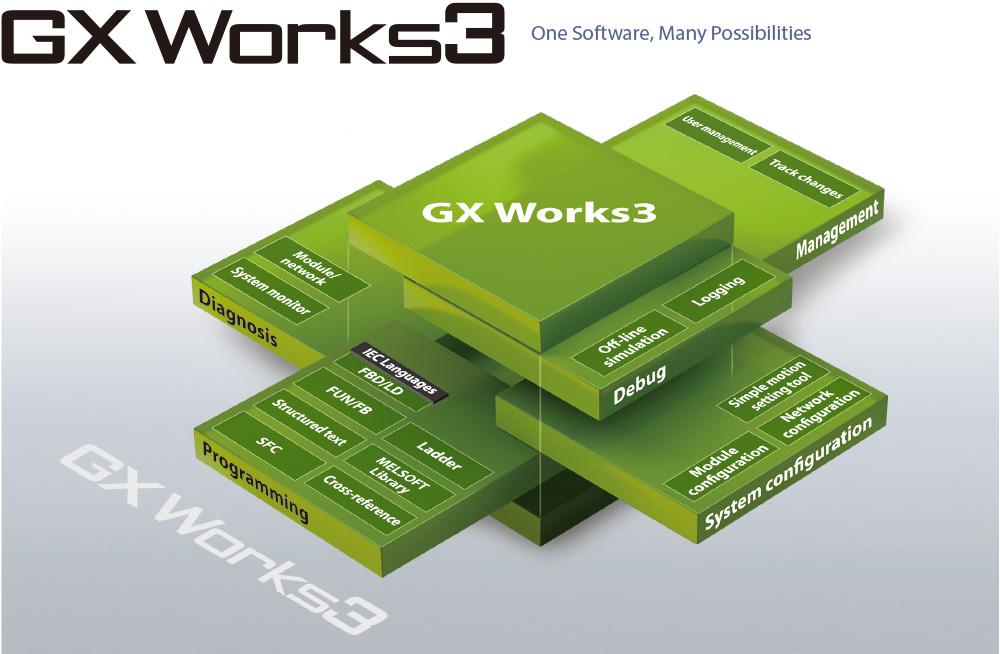

GX Works3 adalah perangkat lunak pemrograman dan pemeliharaan yang dirancang khusus untuk MELSEC iQ-R Series. Dengan berbagai fungsi dan kemudahan pengoperasiannya, waktu rekayasa dapat dikurangi

Satu perangkat lunak mencakup siklus pengembangan produk, mulai dari tahap desain hingga pemeliharaan sistem kontrol.

Desain Sistem

  • Konfigurasi sistem mudah dengan pustaka komponen
  • Berbagi kerja mudah dengan program terstruktur
  • Setup modul gerak terintegrasi

Pemrograman

  • Mematuhi IEC 61131-3 dan mendukung 5 bahasa pemrograman utama
  • Pembuatan blok fungsi dengan mudah

Pengoperasian

  • Simulasi tanpa memerlukan perangkat
  • Pencarian cepat
  • Analisis aliran data
  • Fungsi pengaturan waktu pemindaian

Perawatan

  • Diagnostik modul dan jaringan
  • Komentar multi-bahasa

Poin2Setup dapat dilakukan dengan hanya mengatur modul

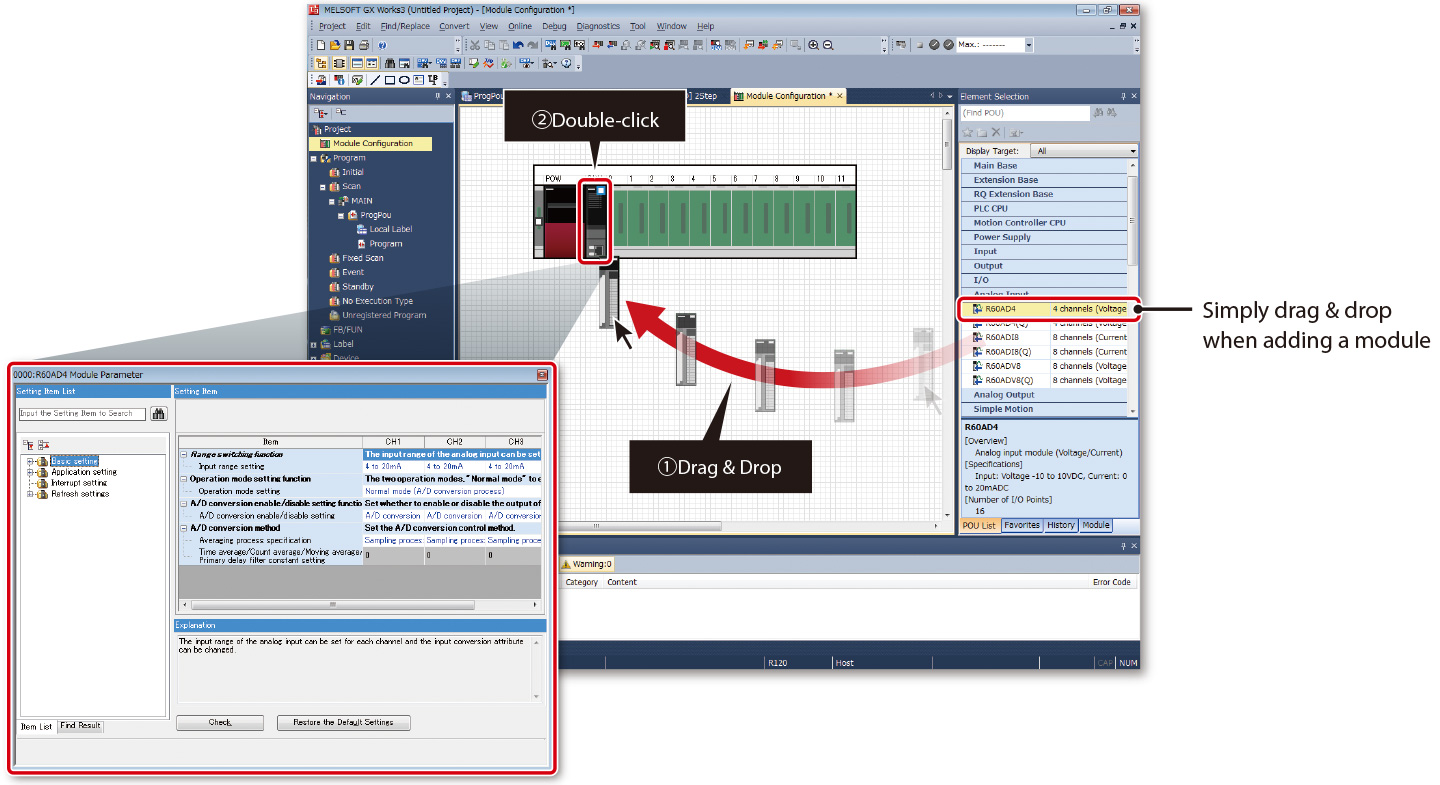

  • GX Works3 memiliki fitur yang memungkinkan konfigurasi modul dan pendaftaran parameter penetapan I/O dengan hanya menarik dan melepas komponen
  • Cukup double-click pada modul yang diinginkan, parameter yang sesuai akan didaftarkan dalam proyek
  • Desain sistem dengan mudah diselesaikan dalam satu layar, mengurangi waktu rekayasa

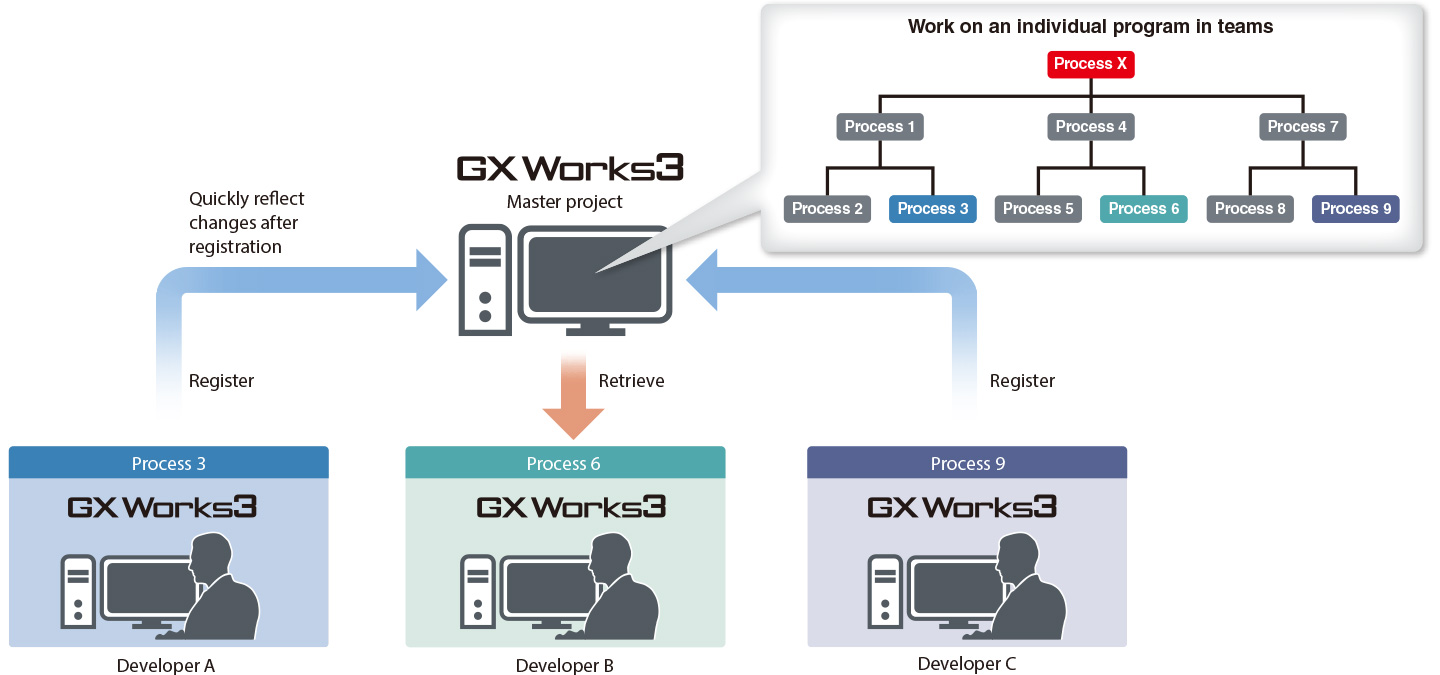

Poin3Pemanfaatan program dan kolaborasi pada desain sistem

  • Proyek terstruktur dan manajemen struktur memungkinkan pemanfaatan program dan kolaborasi pada desain sistem
  • Karena perubahan program yang dibuat oleh orang lain cepat tercermin dan riwayat revisi dikelola secara terpusat, melacak perubahan menjadi mudah

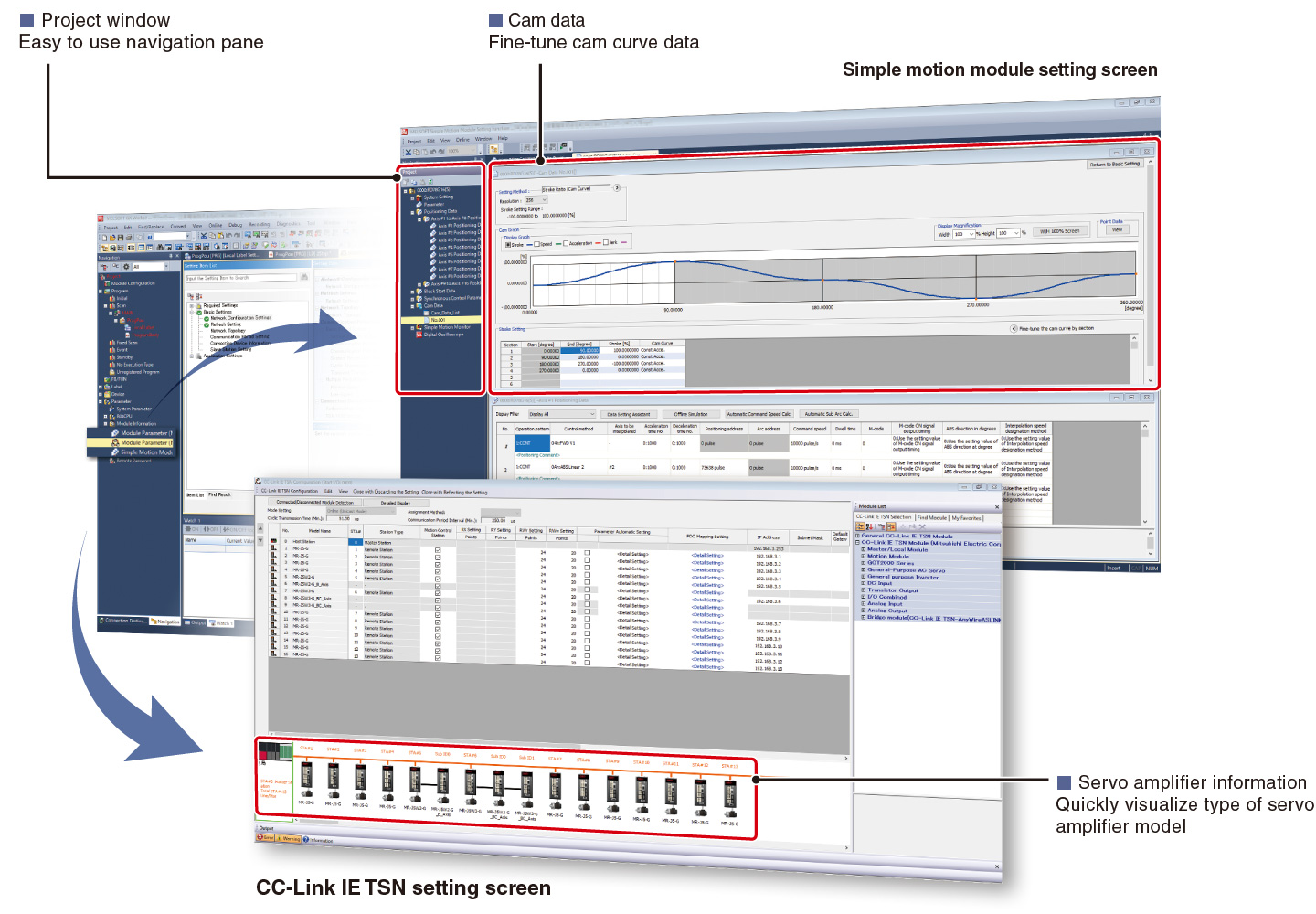

Poin4Pengaturan modul terkait motion hanya dengan GX Works3

  • GX Works3 dilengkapi dengan alat pengaturan motion khusus yang memudahkan perubahan modul motion dan pengaturan modul motion sederhana seperti parameter modul, data posisi, dan parameter servo

Poin5Penggunaan MATLAB® dan Simulink® menghilangkan kebutuhan pemrograman, mengurangi biaya komisioning peralatan  BARU

  • Pembuatan kode otomatis dari pengembangan berbasis model memungkinkan algoritma kompleks beroperasi tanpa pengkodean manual
  • Validasi menggunakan kemampuan simulasi MATLAB® dan Simulink® mengurangi waktu dan biaya komisioning

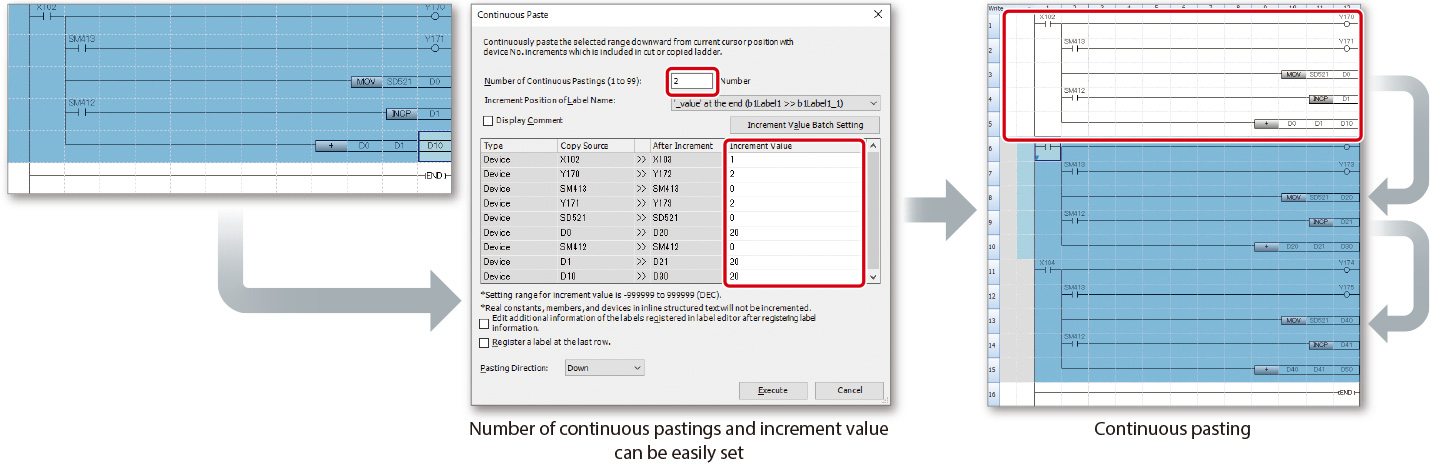

Poin6Pemrograman efisien memanfaatkan rangkaian ladder serupa

  • Penambahan nomor perangkat untuk ditempel secara berkelanjutan
  • Jika satu rangkaian standar dibuat, rangkaian tersebut akan diduplikasi secara batch menggunakan fungsi penempelan berkelanjutan

Poin7Pemanfaatan program tersegmentasi

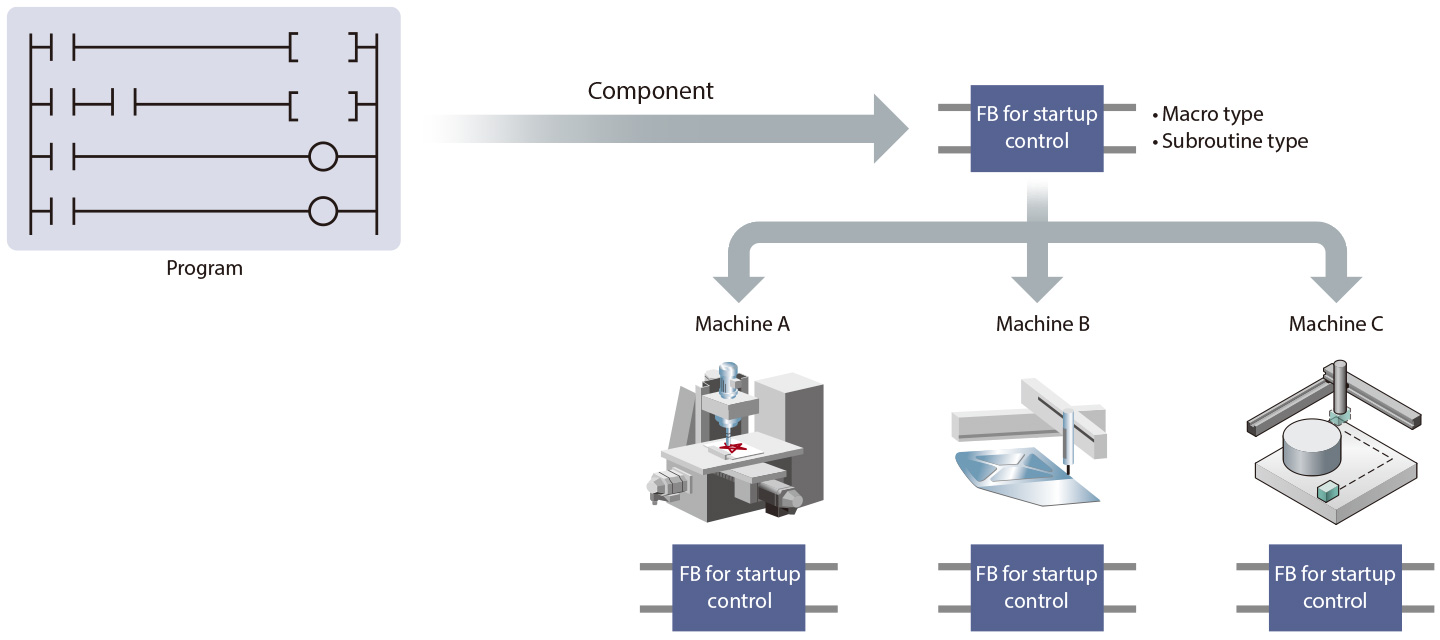

  • Dengan mensegmentasi program kontrol menjadi komponen (blok fungsi), pemrograman yang intuitif dan sangat beragam (pemrograman terstruktur) menjadi mungkin
  • Ketika komponen program tersegmentasi didaftarkan sebagai pustaka, pemanfaatan program tersegmentasi menjadi lebih mudah, sehingga mengurangi waktu pemrograman

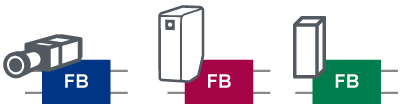

■ FB mitra pihak ketiga

■ Modul FB
(untuk produk Mitsubishi Electric)

Poin8Function blocks (FBs) dapat dibuat dari program perangkat yang ada

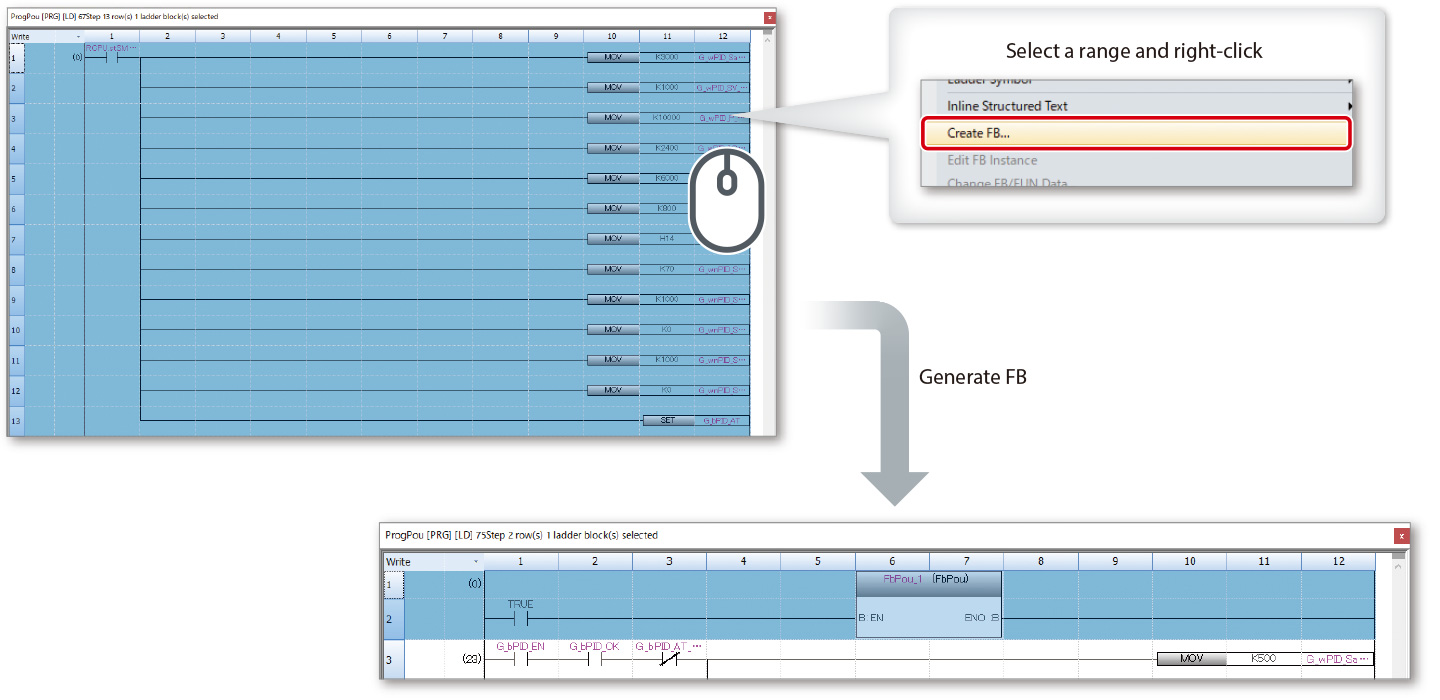

  • Rangkaian ladder yang sering digunakan dalam program yang ada disegmentasi menjadi komponen (function blocks) untuk dimanfaatkan
  • Program dapat dipersingkat dengan merepresentasikan pemrosesan yang panjang dalam rangkaian ladder sebagai fungsi

Poin9Program sampel memungkinkan pengoperasian uji perangkat dan mesin demonstrasi

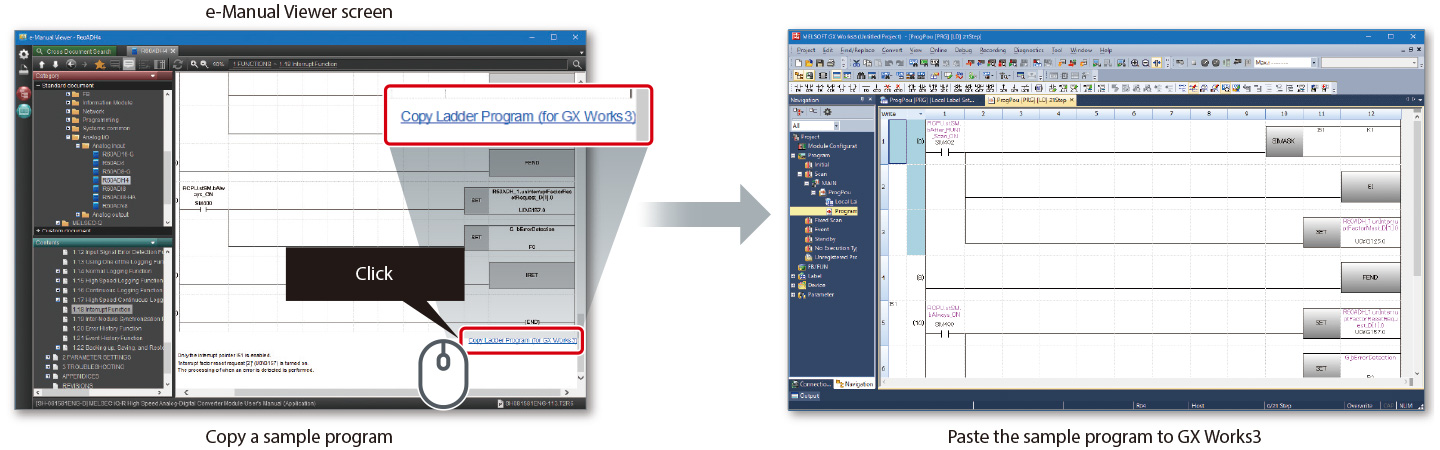

  • Menggunakan e-Manual Viewer*1, dimungkinkan untuk langsung menyalin program sampel dalam manual dan menempelkannya ke GX Works3
  • Eksekusi program sampel yang disalin memungkinkan pengoperasian uji perangkat dan mesin demonstrasi
  • *1.e-Manual Viewer adalah manual digital generasi berikutnya yang menggabungkan manual produk otomasi pabrik ke dalam paket yang mudah digunakan dengan berbagai fitur berguna yang terintegrasi ke dalam penampil.

Poin10Pemanfaatan program MELSEC-Q Series mengurangi waktu pemrograman

  • Program MELSEC-Q Series dapat dimanfaatkan, menghilangkan kebutuhan untuk membuat program baru*2

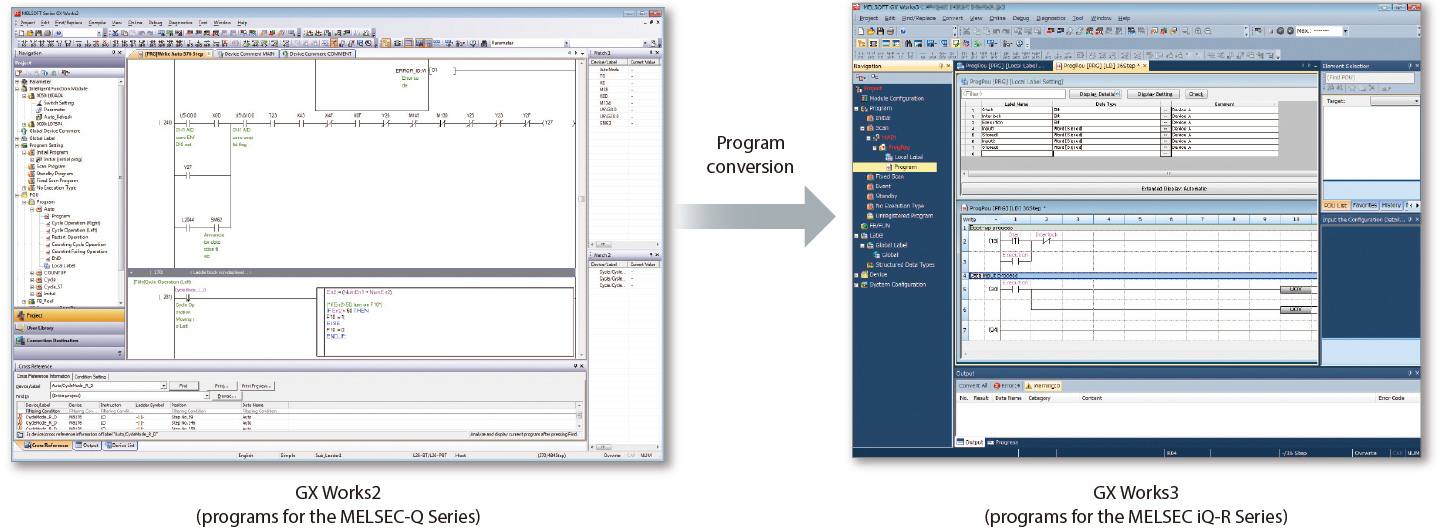

  • The MELSEC-Q Series programs created with GX Works2 can be converted to the MELSEC iQ-R Series programs by simply opening them in GX Works3
  • *2.Program MELSEC-Q Series yang dibuat dengan GX Works2 dapat dikonversi ke program MELSEC iQ-R Series hanya dengan membukanya di GX Works3.

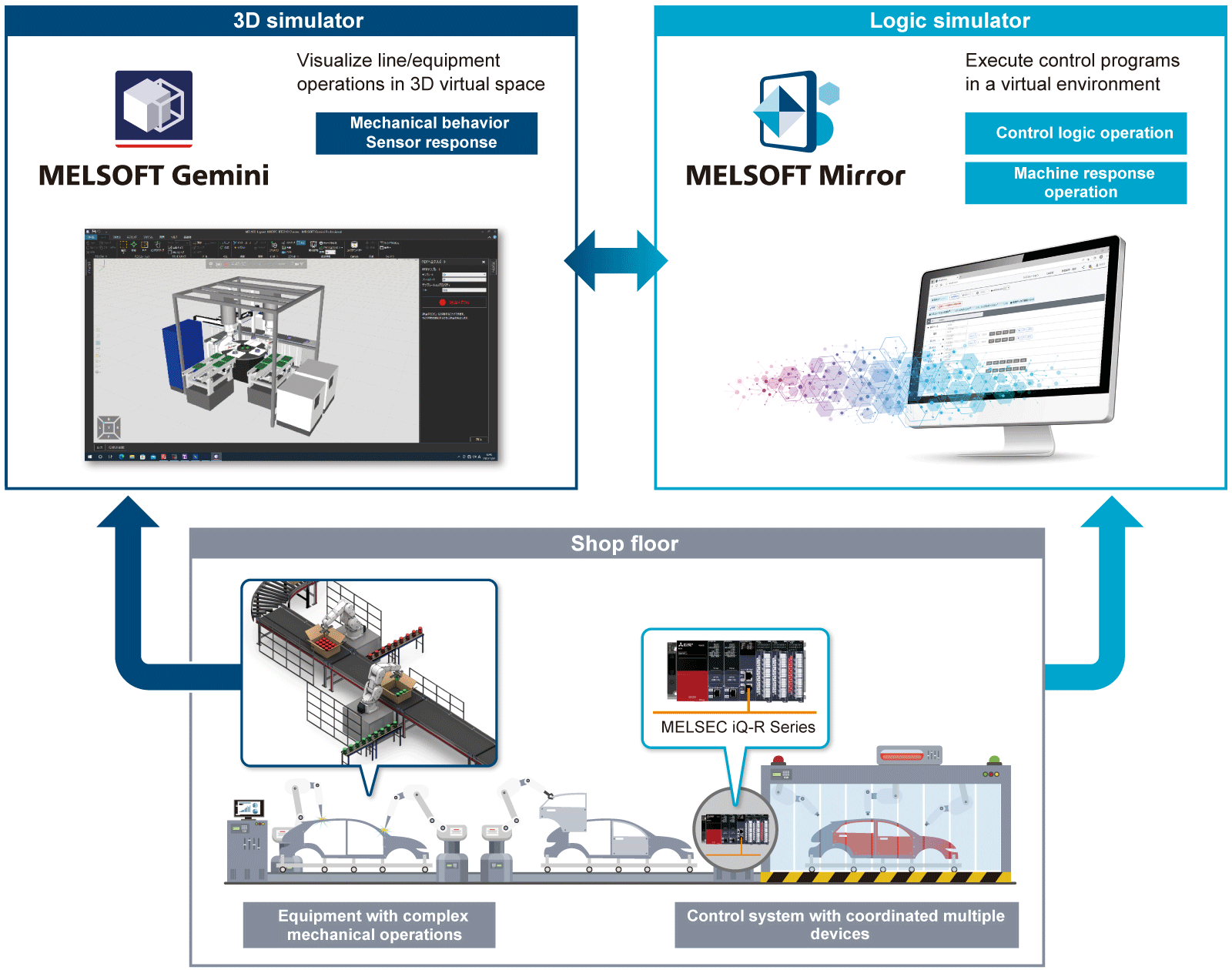

Poin11Mensimulasikan operasi seluruh lini atau peralatan tanpa perangkat fisik BARU

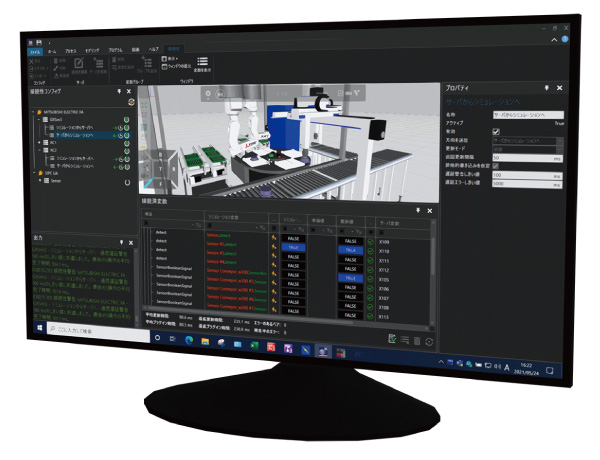

  • Dengan menghubungkan simulator 3D MELSOFT Gemini dan simulator logika MELSOFT Mirror, hasil eksekusi program kontrol dapat divisualisasikan dalam 3D, memungkinkan simulasi operasi seluruh lini atau peralatan tanpa perangkat fisik
3D simulator

MELSOFT Gemini

Simulator yang memungkinkan validasi 3D lini dan peralatan dalam ruang digital. Interferensi mesin dan waktu siklus dapat diverifikasi berdasarkan program kontrol.

Logic simulator

MELSOFT Mirror

(Saat ini tersedia di Jepang)

Simulator yang memungkinkan validasi logika kontrol untuk lini dan peralatan dalam ruang digital. Validasi yang memperhitungkan beberapa pengontrol yang dapat diprogram, jaringan, dan respons mekanis membantu mengembangkan program kontrol akurasi tinggi secara efisien.

Poin12Mensimulasikan operasi bahkan sebelum memiliki perangkat

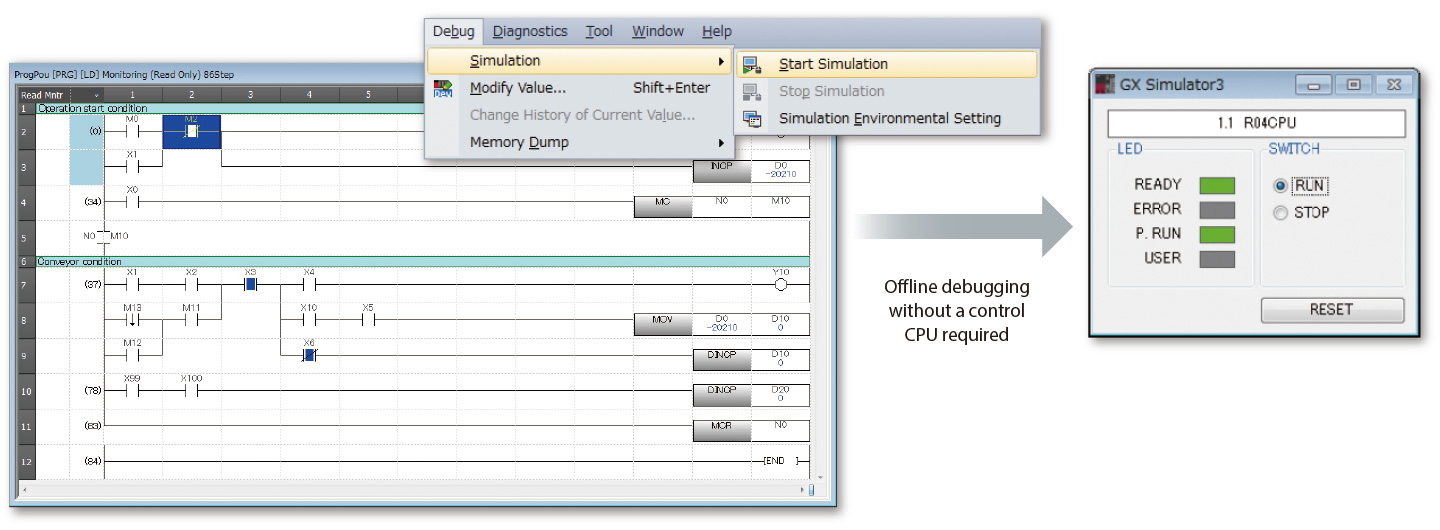

  • Simulasi dimungkinkan pada GX Works3 tanpa memerlukan perangkat
  • Pengujian sebelum memiliki perangkat mengurangi pengerjaan ulang
  • Kontrol motion juga dapat disimulasikan

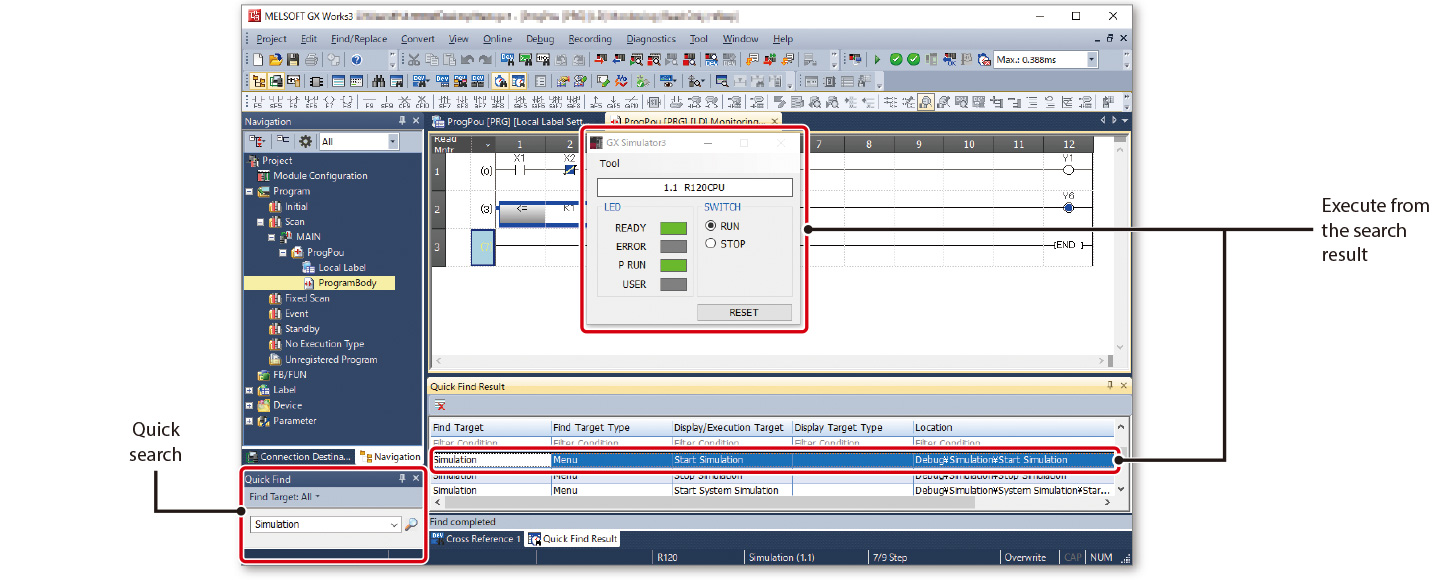

Poin13Pencarian cepat memungkinkan eksekusi fungsi dengan cepat

  • Menampilkan fungsi terkait dari kata kunci yang dimasukkan
  • Fungsi terkait dapat dicari dengan mudah, mengurangi waktu untuk mencari manual

Poin14Visualisasikan status perangkat dan area program yang terpengaruh

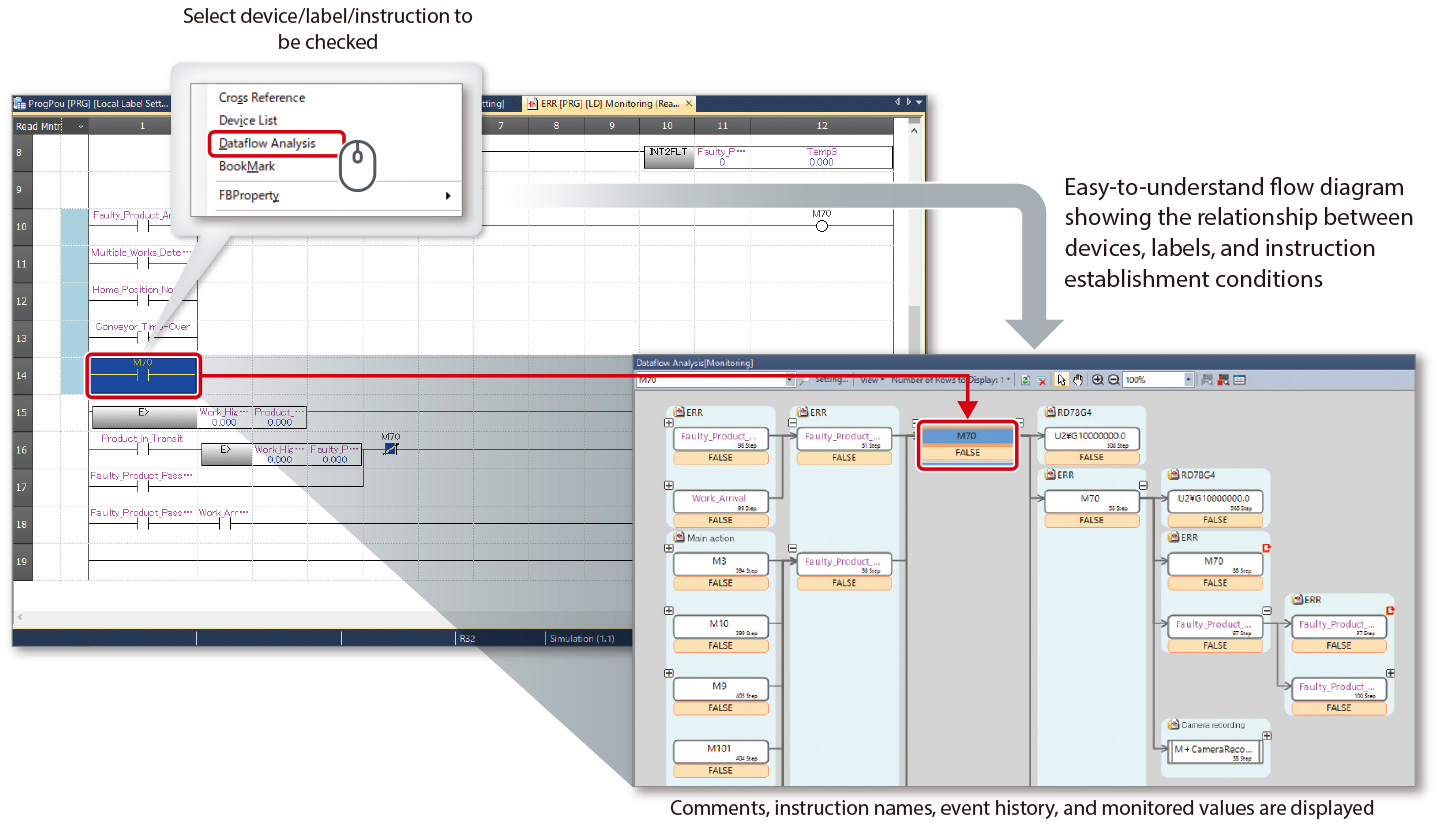

  • Analisis aliran data memvisualisasikan status perangkat dan area program yang terpengaruh
  • Saat mengambil alih dan memelihara program yang dibuat oleh orang lain, program menjadi lebih mudah dipahami

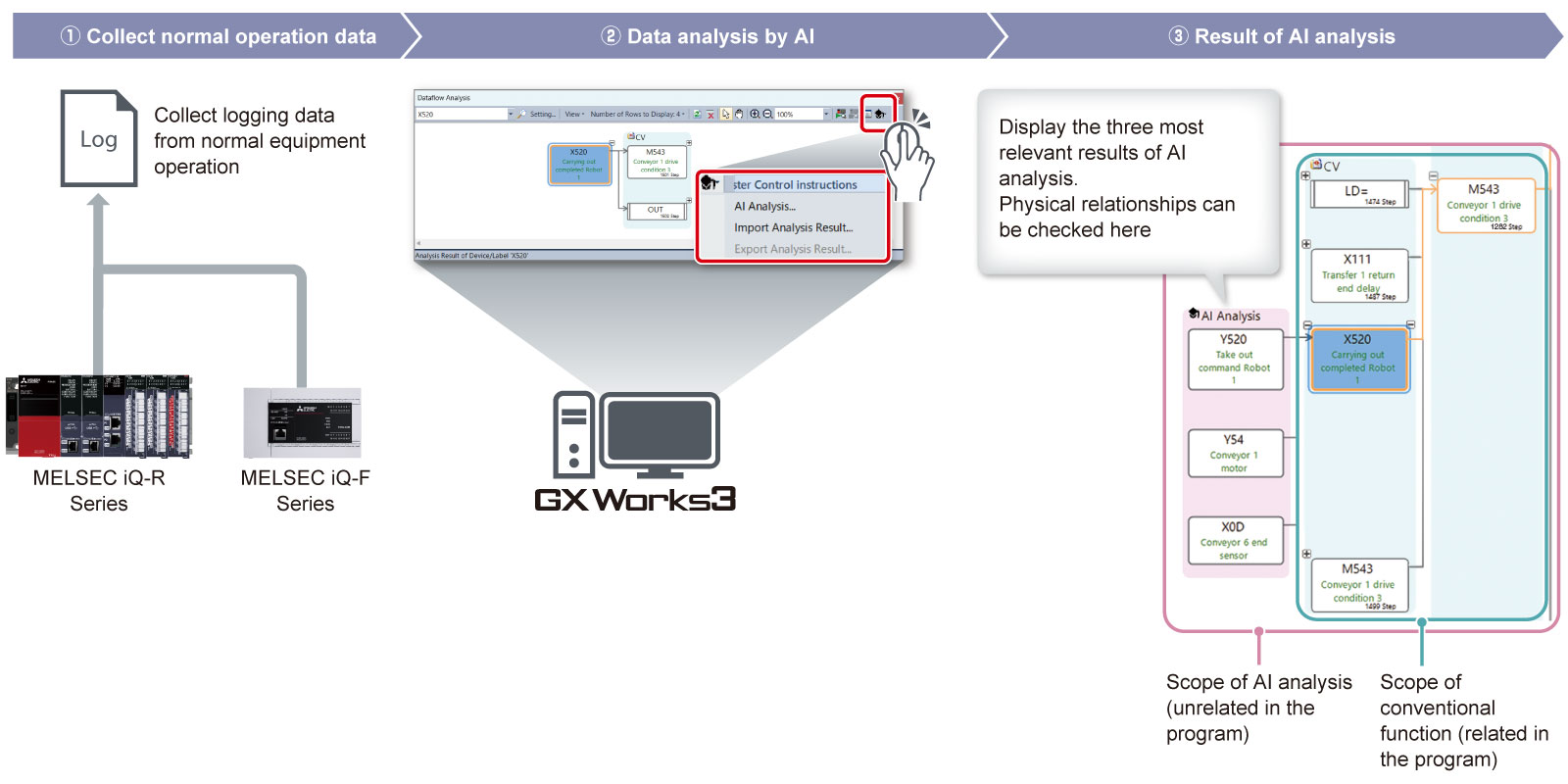

Poin15Analisis AI menyederhanakan analisis penyebab dengan menyimpulkan hubungan antara perangkat input dan output yang berubah dengan operasi peralatan BARU

  • Analisis aliran data berbasis AI dari data logging selama operasi normal menyimpulkan dan menampilkan hubungan fisik perangkat input/output yang berubah saat peralatan beroperasi, bahkan jika perangkat tersebut tidak terkait dalam program
  • Membantu menganalisis akar penyebab pemberhentian yang disebabkan oleh operasi peralatan yang tidak memicu kesalahan

Poin16Kesalahan dapat dengan mudah diperiksa melalui diagnostik modul dan jaringan

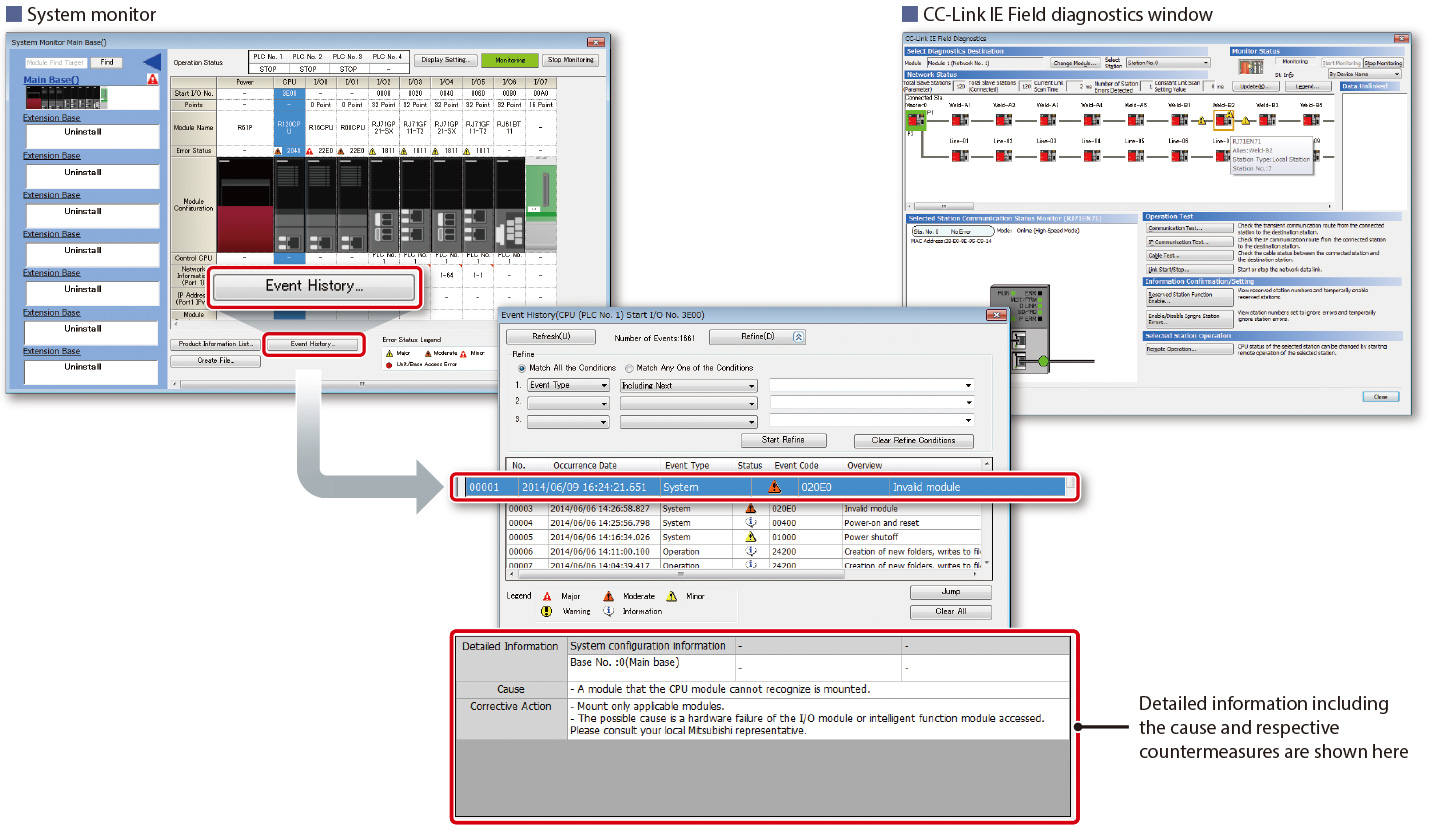

  • Kesalahan dapat dengan mudah diidentifikasi dengan menggunakan fungsi diagnostik
  • Konfigurasi modul sistem dan status kesalahan mudah dikenali dengan pemantauan sistem secara menyeluruh

Poin17Menu multi-bahasa, ideal untuk dukungan global

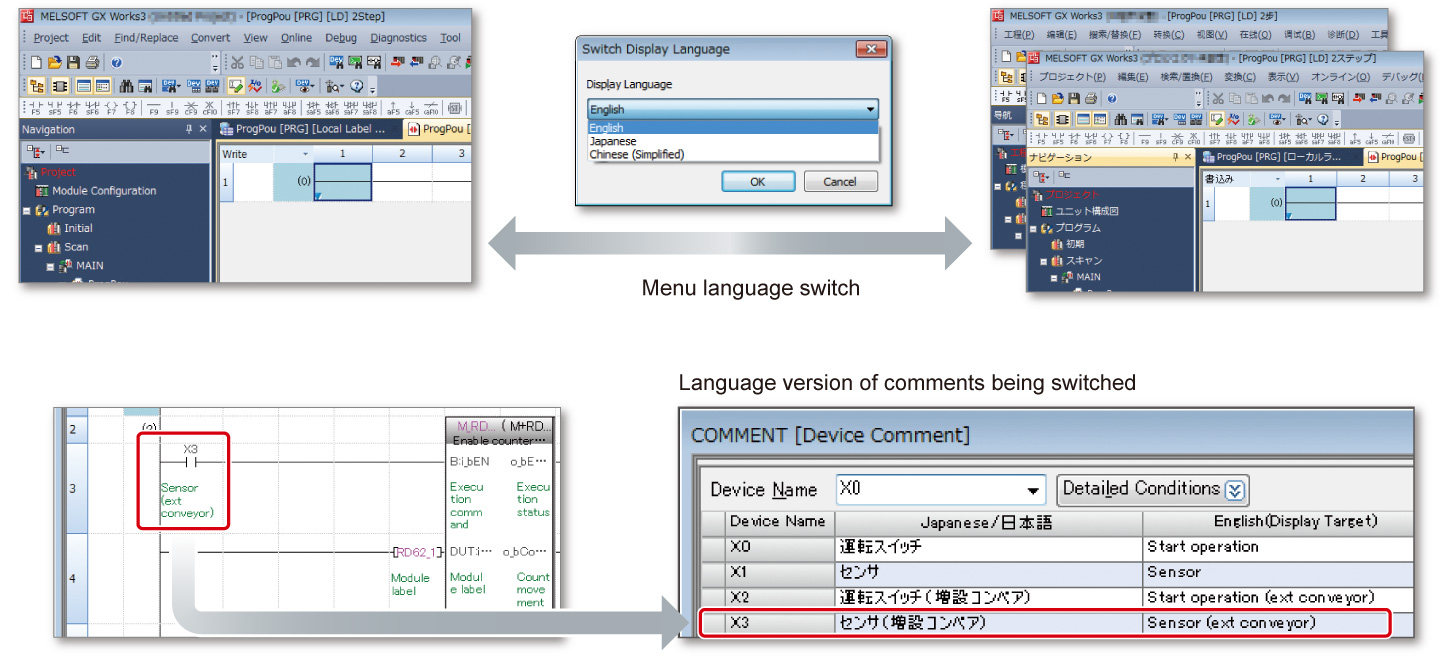

  • GX Works3 mendukung beberapa bahasa (Jepang, Inggris, Mandarin) untuk penggunaan global
  • Komentar perangkat dalam proyek dapat dialihkan antara berbagai bahasa
  • Ketika pemeliharaan dilakukan oleh penutur bahasa lain, komentar dapat dialihkan ke bahasa asli mereka untuk operasi yang lancar

Pemeliharaan mudah dengan visualisasi data

Dengan GX LogViewer*3, data yang dikumpulkan dan data waktu nyata dapat divisualisasikan pada komputer tanpa osiloskop.

  • *3.Untuk detail tentang cara mendapatkan perangkat lunak ini, silakan hubungi kantor penjualan atau perwakilan Mitsubishi Electric setempat.

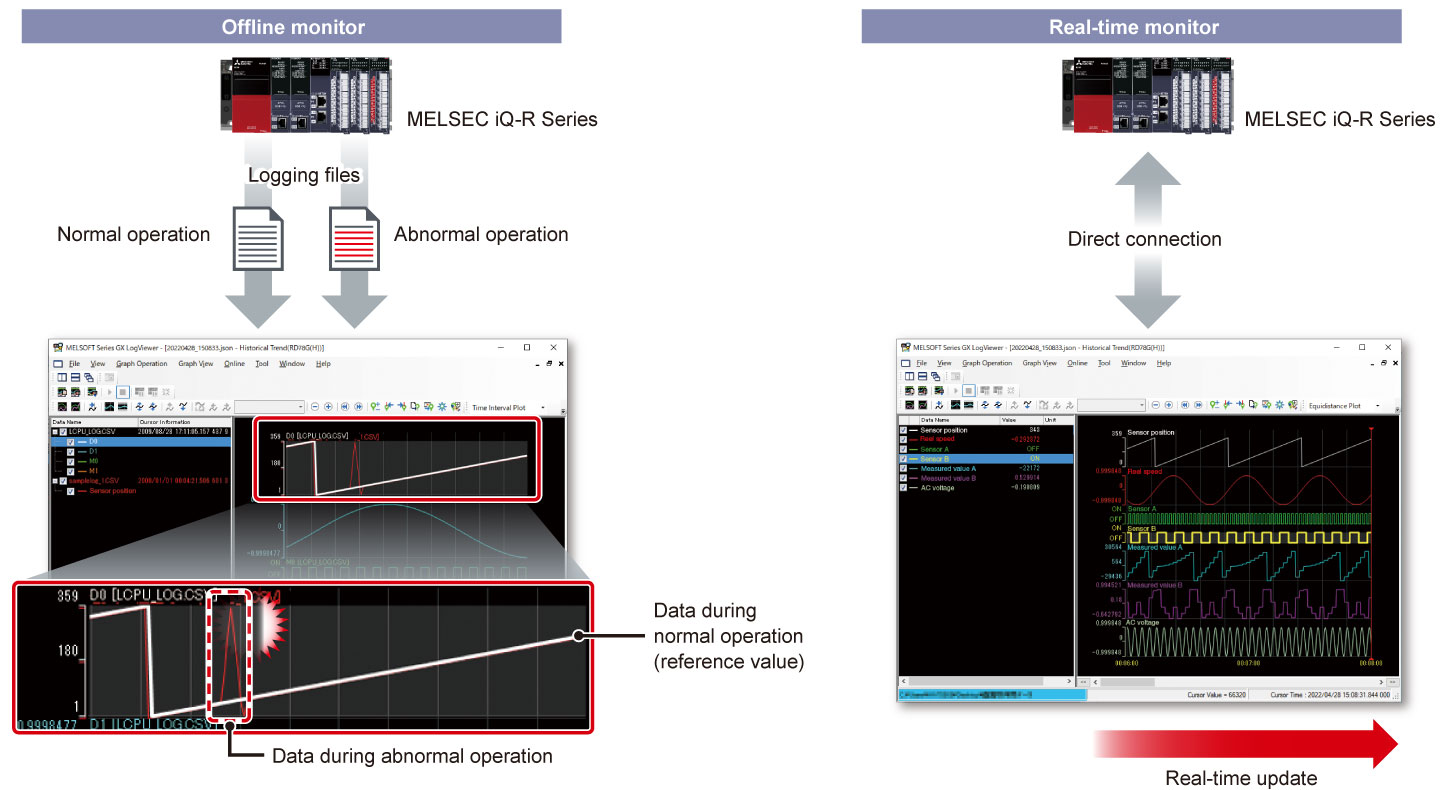

Poin18Analisis dengan memvisualisasikan perangkat/label

  • Identifikasi kesalahan dengan menumpangkan data logging selama operasi normal dan operasi abnormal
  • Pantau data logging secara waktu nyata dengan menghubungkan ke pengontrol terprogram yang sedang beroperasi

Poin19Analisis kesalahan lebih mudah melalui pemutaran tersinkronisasi data terkait

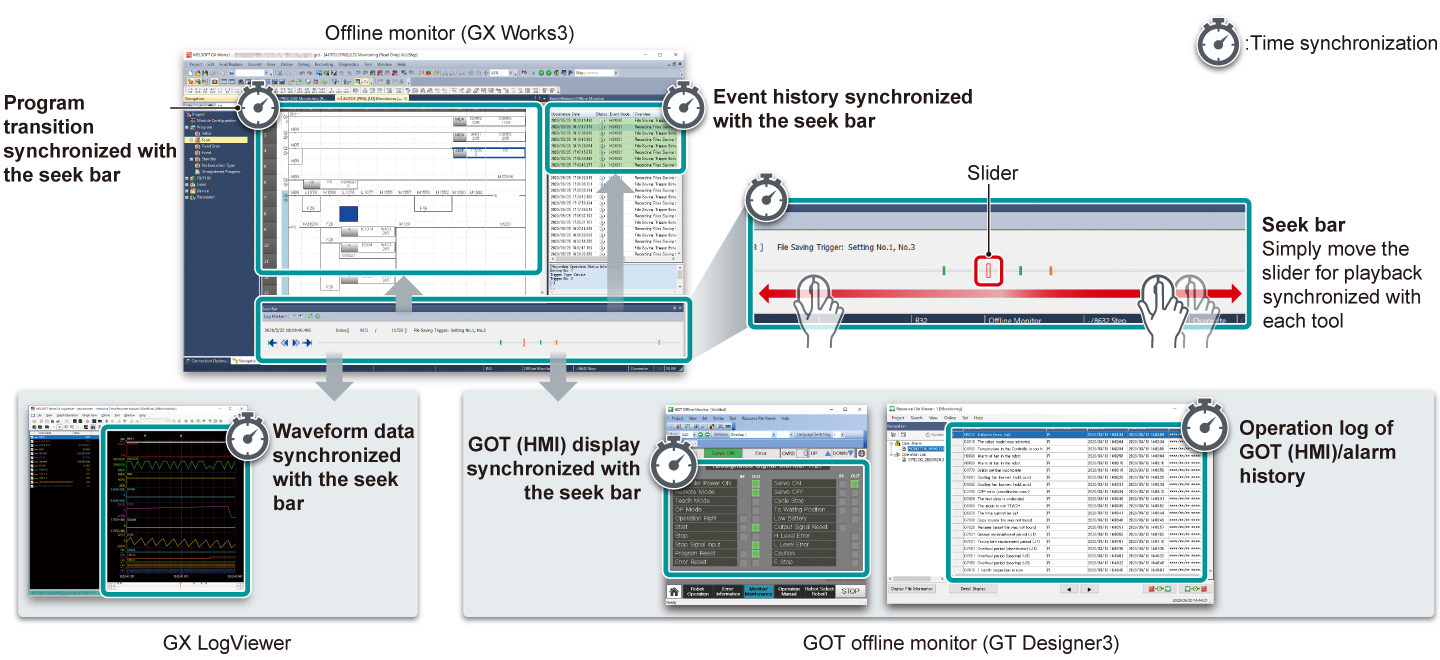

  • Pemutaran tersinkronisasi data dapat dilihat hanya dengan memuat data operasi yang direkam ke GX Works3 dan dengan demikian menjalankan alat yang diperlukan untuk melihat
  • Pemutaran transisi program di GX Works3 dapat disinkronkan dengan GX LogViewer dan monitor offline GOT, cukup dengan menggerakkan penggeser pada bilah pencarian maju dan mundur sehingga memfasilitasi efisiensi analisis kesalahan
